Циклон ЦН-15-800х4СП

Циклон ЦН-15-800х4СП — групповой циклонный пылеуловитель серии НИИОГаз ЦН-15 в исполнении СП (Стандартный Прямоточный): четыре циклонных элемента диаметром 800 мм, установленных квадратной матрицей 2×2 на общей опорной раме, объединённых общим входным коллектором, общим спиральным выхлопным коллектором и общим пылесборным бункером. Аппарат предназначен для сухой инерционной очистки технологических газов и аспирационного воздуха от частиц пыли крупнее 10 мкм. Применяется в составе котельных установок совместно с золоуловителем ЗУ-1 и аспирационных систем с расходом газа 18–29 тыс. м³/ч. Изготавливается на КЗ «Сибкотломаш», г. Бийск.

Суммарная производительность Циклон ЦН-15-800х4СП — от 18 100 до 28 900 м³/ч при входной скорости газа 2,5–4,0 м/с. Площадь поперечного сечения четырёх элементов — 2,0106 м². Коэффициент гидравлического сопротивления — 147. Максимально допустимое давление — 500 кгс/м², температура очищаемого газа — до 400 °С. Степень очистки от частиц крупнее 10 мкм — 80–95 %. Габариты в сборе: 1705×2070×6390 мм, масса — около 2630 кг.

Циклон ЦН-15-800х4СП: назначение и область применения

Циклон ЦН-15-800х4СП ориентирован на установки газоочистки с расходом газа 18–29 тыс. м³/ч. Типичные объекты — котельные установки на каменном и буром угле тепловой мощностью 10–16 МВт, аспирационные системы крупных деревообрабатывающих и мебельных комбинатов, технологические газоходы асфальтобетонных заводов высокой производительности, газоочистка после сушильных барабанов, печей дожига и прокалочных установок, системы пылеотделения крупных мукомольных и комбикормовых производств.

Эксплуатация Циклон ЦН-15-800х4СП допускается при температуре газа до 400 °С, что позволяет включать аппарат в горячий газоход непосредственно после топки или конвективной шахты котла. Климатическое исполнение — УХЛ4 по ГОСТ 15150-69: возможен монтаж в неотапливаемых помещениях и на открытых площадках. При повышенных требованиях к остаточной запылённости очищенного газа аппарат включается как первая ступень предварительной очистки перед батарейными циклонами и рукавными фильтрами, например в связке с батарейным циклоном ЦБ-16.

Циклон ЦН-15-800х4СП: устройство и принцип работы

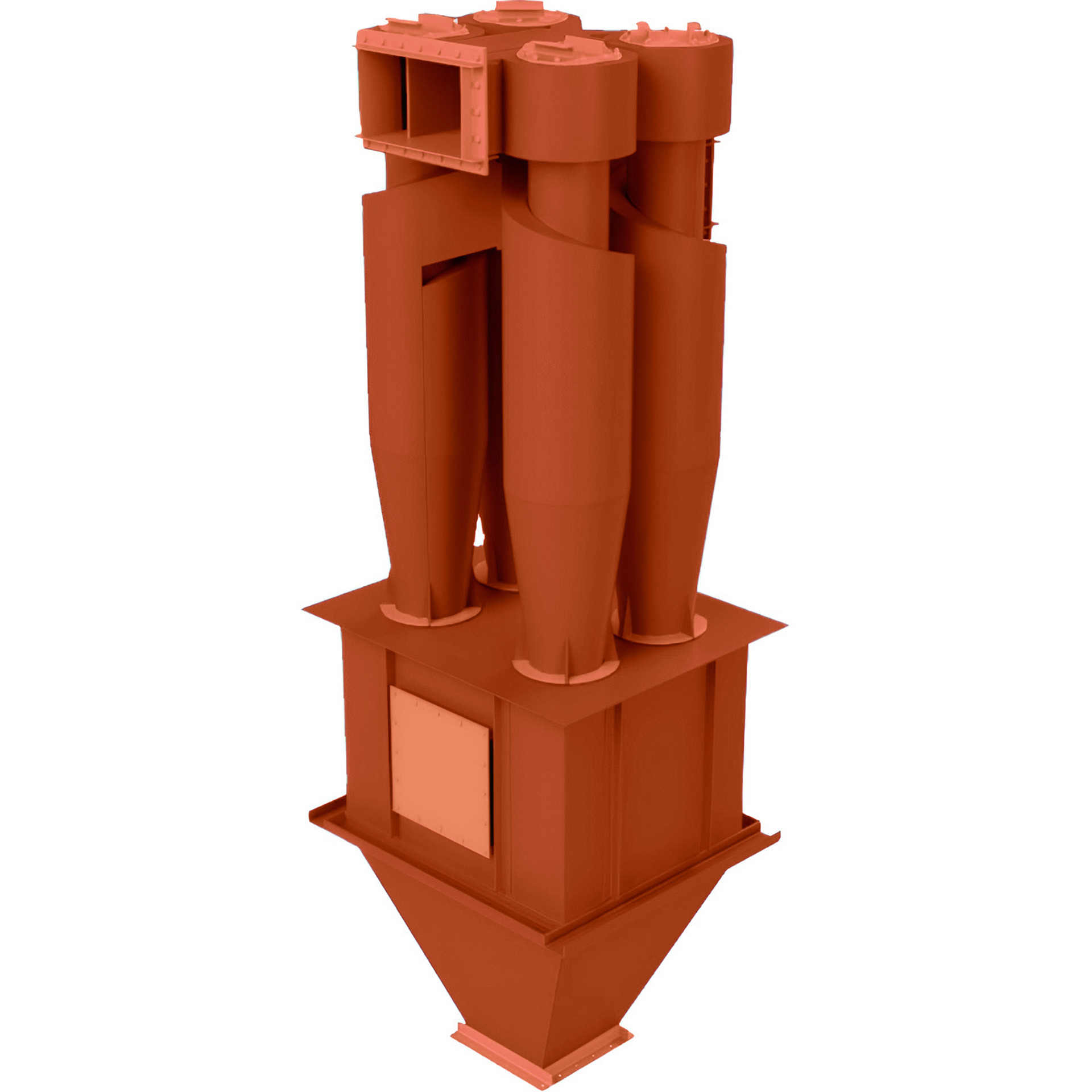

Циклон ЦН-15-800х4СП конструктивно представляет собой четыре циклонных элемента диаметром 800 мм, установленных квадратной матрицей 2×2 на общей опорной раме. Элементы объединены через общий входной коллектор, общий спиральный выхлопной коллектор и общий пылесборный бункер. Исполнение СП с групповым спиральным выхлопом обеспечивает компактный единый газовый выход и снижает гидравлические потери в коллекторе по сравнению с раздельным отводом газа от каждого элемента.

Каждый из четырёх циклонных элементов работает по принципу инерционного центробежного разделения: запылённый газ поступает по тангенциальному входному патрубку с углом наклона 15° к горизонту, формирует вращательный поток и под действием центробежных сил отбрасывает частицы пыли к стенкам корпуса. Пыль ссыпается по конической части в общий пылесборный бункер. Очищенный газ выводится через центральные выхлопные трубы и сводится в спиральном коллекторе. Параллельная работа четырёх элементов вчетверо увеличивает пропускную способность по сравнению с одиночным ЦН-15-800х1УП при сохранении удельной эффективности.

Циклон ЦН-15-800х4СП: преимущества

Главное преимущество групповой компоновки 4×800 мм Циклон ЦН-15-800х4СП — четырёхкратное увеличение производительности без увеличения диаметра отдельного циклона: эффективность сепарации сильно зависит от диаметра элемента, поэтому D=800 мм обеспечивает стабильно высокий процент улавливания на всём диапазоне нагрузок. Спиральный выхлопной коллектор СП-исполнения объединяет потоки от четырёх элементов в единый газоход на выходе, что упрощает обвязку с дымососом и снижает гидравлические потери на выходном участке тракта.

Аппарат не имеет движущихся частей, не требует подвода энергии и расходных материалов. Объединение четырёх циклонов на общей раме и общем бункере значительно упрощает компоновку газохода, обвязку и обслуживание: вместо четырёх отдельных вводов и четырёх выгрузных узлов — единый вход, единый выхлоп и единая точка сбора пыли. Циклон ЦН-15-800х4СП сохраняет паспортную эффективность при колебаниях расхода газа в диапазоне 50–110 % от номинала, допускает работу с абразивной и слабоагрессивной пылью. Срок службы — не менее 10 лет.

Циклон ЦН-15-800х4СП: комплектация и поставка

Циклон ЦН-15-800х4СП поставляется в сборе или укрупнёнными узлами по согласованию с заказчиком (рама с элементами + бункер + коллекторы отдельно). В состав поставки входят: четыре циклонных элемента, входной коллектор, спиральный выхлопной коллектор, общий пылесборный бункер с затвором, опорную раму, лестничные площадки обслуживания и крепёжный комплект. Транспортировка автомобильным и железнодорожным транспортом, при поставке в сборе требует согласования негабарита.

Срок изготовления — от 10 рабочих дней с момента заключения договора и согласования опросного листа. Каждый циклонный элемент проходит индивидуальный контроль геометрии и качества сварных швов; аппарат в сборе — испытание на герметичность. К поставке прилагается паспорт, инструкция по монтажу и эксплуатации, сертификат соответствия. Циклон ЦН-15-800х4СП и другие аппараты серии ЦН-15 КЗ «Сибкотломаш», г. Бийск, могут поставляться с антикоррозионным покрытием, тепловой изоляцией, виброопорами и индивидуальной адаптацией под параметры газового тракта.

Подбор и установка циклона ЦН-15-800х4СП

При компоновке газоочистки учитывайте габариты 1705×2070×6390 мм: аппарат устанавливается вертикально на опорный пояс. Пылевыгрузка ведётся через фланец бункера 1500×1900 мм на шлюзовой затвор, скребковый транспортёр или герметичную ёмкость. Запас по высоте для обслуживания люка и выгрузки закладывают на стадии проекта.
