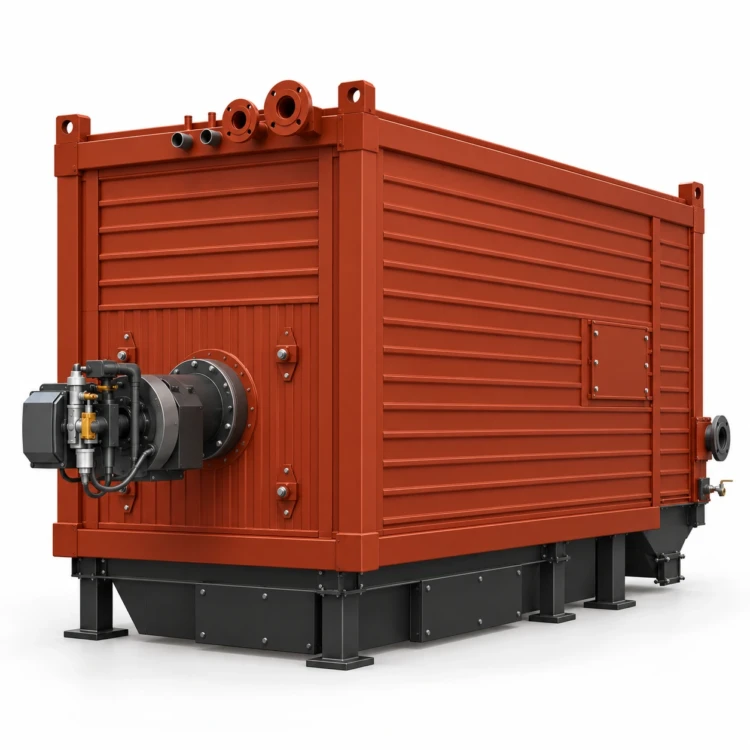

Котел КВ-ГМ-4-150
| Технические характеристики | |
|---|---|
| Теплопроизводительность, МВт | 4,65 |
| Вид топлива | Природный газ / мазут |
| Давление воды на входе (справочное исполнение), МПа | до 1,6 |
| Температура воды на входе, °С | 70 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 20–100 |
| Расход воды, т/ч | 49,5 |
| КПД на газе / мазуте, % | 90,5/86,3 |
| Габариты компоновки (Д×Ш×В), мм | 5000×2600×3500 |
| Масса блока котла, кг | 8055 |
Описание
Котел КВ-ГМ-4-150 — водотрубный газомазутный котёл теплопроизводительностью 4,65 МВт, или 4 Гкал/ч. Он работает с принудительным протоком сетевой воды и нагревает её с 70 до 150 °С. Номинальный расход воды — 49,5 т/ч.
Горелка и газовый тракт
В типовой компоновке установлена одна фронтовая горелка РГМГ-4. Факел развивается в горизонтальной топочной камере. Водяные экраны топки воспринимают лучистую теплоту, после чего дымовые газы поступают в вертикальную конвективную шахту с U-образными трубными ширмами.
Разделение топочного и конвективного участков определяет условия подбора горелки: важны мощность, длина и раскрытие факела, сопротивление воздушного тракта. Прямое воздействие факела на отдельные трубы создаёт местную тепловую нагрузку, которую нельзя оценить только по общей температуре воды на выходе.
Трубная система
Топочные экраны типового исполнения изготовлены из труб 60×3,5 мм с коллекторами 159×7 мм. Конвективные ширмы набраны из труб 28×3 мм. Опоры трубной системы связаны с нижними коллекторами, обмуровка — облегчённая натрубная.
Водяной тракт должен обеспечивать охлаждение всех поверхностей нагрева при любой разрешённой нагрузке. Гидравлическое сопротивление котла — 0,25 МПа; эту потерю давления учитывают вместе с трубопроводами и арматурой при расчёте насоса. В указанном исполнении давление на входе — до 1,6 МПа, на выходе — не менее 1 МПа.
Газовый и мазутный режимы
На номинальной нагрузке расчётный расход природного газа составляет 530 м³/ч, мазута — 500 кг/ч. КПД для этих режимов различается: 90,5 % на газе и 86,3 % на мазуте. Температуры уходящих газов — 150 и 245 °С соответственно. Поэтому газовый и мазутный режимы требуют собственных настроек горения и оценки загрязнения конвективных поверхностей.
Для мазута необходимы подготовка топлива к распыливанию и очистка наружных поверхностей от отложений. На водяной стороне водоподготовка ограничивает образование накипи, а деаэрация подпиточной воды уменьшает поступление растворённых коррозионно-активных газов. Общие технические требования изложены в ГОСТ 21563-2016.
КЗ «Сибкотломаш» подбирает исполнение по нагрузке, доступному топливу, давлению газа и гидравлической схеме котельной.
| Полные технические характеристики | |
|---|---|
| Типоразмер | КВ-ГМ-4-150 |
| Альтернативное обозначение | КВ-ГМ-4,65-150 |
| Теплопроизводительность, МВт | 4,65 |
| Вид топлива | Природный газ / мазут |
| Давление воды на входе (справочное исполнение), МПа | до 1,6 |
| Температура воды на входе, °С | 70 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 20–100 |
| Расход воды, т/ч | 49,5 |
| КПД на газе / мазуте, % | 90,5/86,3 |
| Тип котла | Водотрубный водогрейный |
| Давление воды на выходе, МПа | не менее 1 |
| Гидравлическое сопротивление, МПа | 0,25 |
| Расход природного газа, м³/ч | 530 |
| Расход мазута, кг/ч | 500 |
| Средний срок службы | Не менее 10 лет при 3000 ч/год с номинальной нагрузкой |
| Трубы топочных экранов (диаметр × стенка), мм | 60×3,5 |
| Коллекторы топочных экранов (диаметр × стенка), мм | 159×7 |
| Трубы конвективной поверхности (диаметр × стенка), мм | 28×3 |
| Конвективная поверхность | U-образные трубные ширмы |
| Обмуровка | Облегчённая натрубная |
| Компоновка | Горизонтальная топочная камера и вертикальная конвективная шахта |
| Количество горелок в типовом исполнении, шт. | 1 |
| Тип совместимой горелки по каталогу | РГМГ-4 |
| Температура уходящих газов (газ / мазут), °С | 150/245 |
| Габариты компоновки (Д×Ш×В), мм | 5000×2600×3500 |
| Масса блока котла, кг | 8055 |
