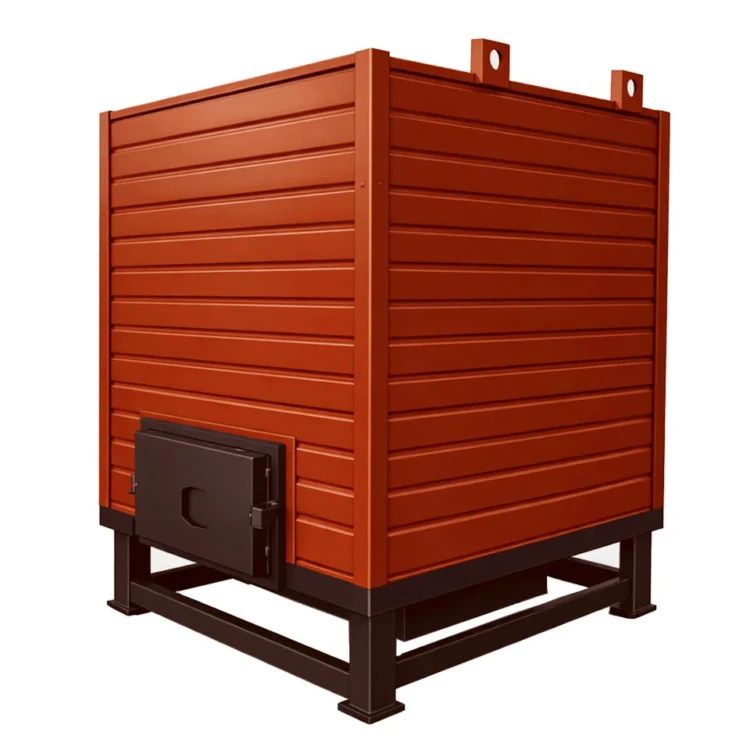

Котел КВр-0,23-95

«Котел КВр-0,23-95» — стальной водогрейный котёл с ручной загрузкой топлива и теплопроизводительностью 0,23 МВт. Применяется в индивидуальных и блочно-модульных котельных малой мощности, обеспечивает теплоноситель температурой до 95 °C для систем отопления и горячего водоснабжения частных домов, небольших административных зданий, объектов сельского хозяйства и удалённых производств, работающих на каменном угле и дровах.

Котел КВр-0,23-95: назначение и область применения

Котел КВр-0,23-95 закрывает потребности котельных с тепловой нагрузкой около 0,2–0,25 МВт, где основой энергобаланса служит твёрдое топливо ручной подачи. Расчётная тепловая мощность 0,23 МВт (0,2 Гкал/ч) при температурном графике сетевой воды 70/95 °C обеспечивает отопление объектов площадью до 2 000 м² при высоте потолков 3 метра, что соответствует индивидуальному жилому дому большой площади, фермерскому хозяйству или небольшому ремонтному цеху.

Агрегат востребован в местах с собственной топливной базой — на сельскохозяйственных предприятиях, в удалённых от газовых сетей посёлках, дачных кооперативах, придомовых и блочно-модульных котельных, рассчитанных на одно здание или группу строений. Котел КВр-0,23-95 рассчитан на работу как с естественной, так и с принудительной тягой при разрежении в топочной камере 30–50 Па, что упрощает требования к высоте дымовой трубы и ширине газохода. Расчётный расход топлива составляет около 44 кг/ч на каменном угле и до 73 кг/ч на дровах — показатель напрямую зависит от низшей теплоты сгорания партии и качества подготовки слоя. Параметры и конструкция отвечают требованиям ГОСТ 30735-2001 «Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия».

Котел КВр-0,23-95: устройство и принцип работы

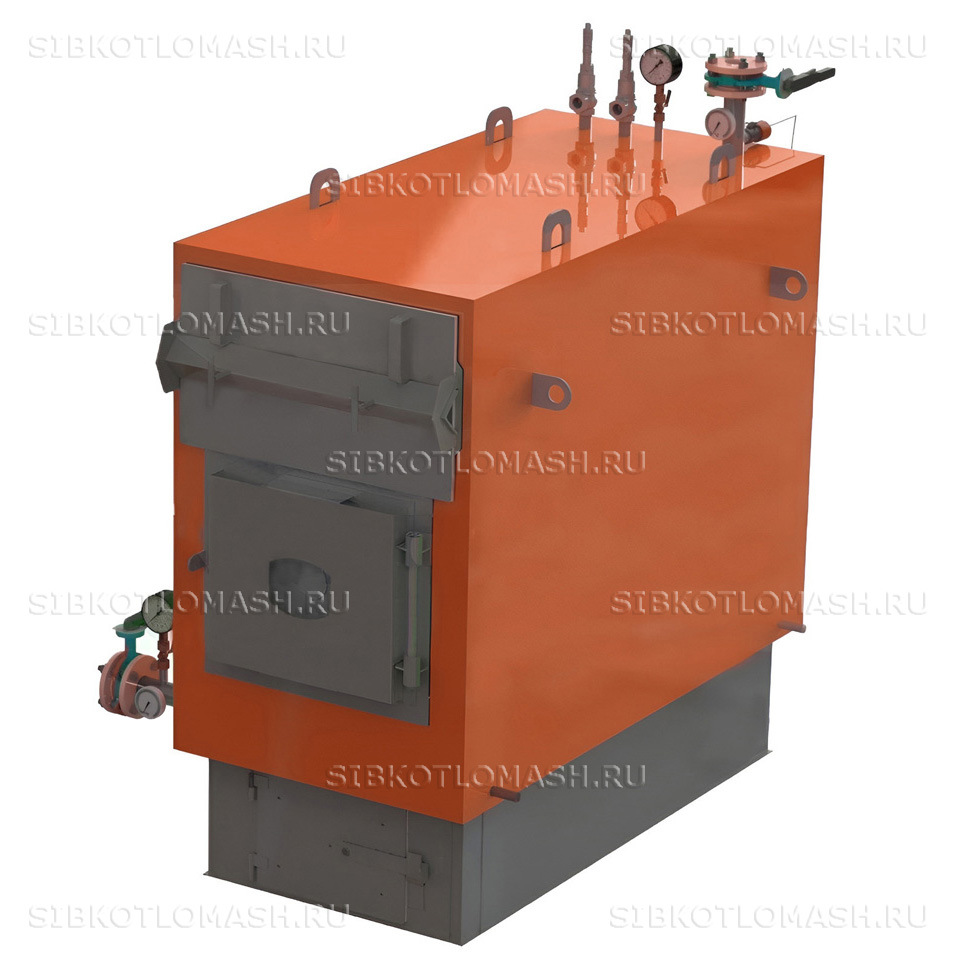

Котел КВр-0,23-95 имеет конструкцию, отработанную для устойчивой работы на ручной загрузке угля и дров: стальной водотрубный корпус газоплотного исполнения с лёгкой теплоизоляцией и обшивкой. Трубная система собрана из бесшовных труб диаметром 51 мм и включает фронтальный, два боковых и задний экраны топочной камеры, а также шесть подвесных конвективных пакетов, разделённых на два хода по ходу газов. Полная поверхность нагрева достигает 12,41 м², объём топочной камеры — 0,89 м³, площадь зеркала горения — 0,5 м². Загрузка топлива и удаление шлака выполняются вручную через фронтальную топочную дверцу, что исключает необходимость в механических питателях и упрощает обслуживание агрегата.

Принцип работы основан на естественной циркуляции теплоносителя в контуре котла: сетевая вода поступает в нижний коллектор, поднимается по экранным и конвективным трубам, нагревается до 95 °C и отводится в систему через верхний коллектор. Расход воды через котёл при номинальном режиме составляет 8 м³/ч, объём водяного пространства — около 0,28 м³, гидравлическое сопротивление — не более 0,012 МПа. Двухходовая схема омывания газами увеличивает время пребывания дымовых газов в газоходе и обеспечивает расчётный КПД 81 % при температуре уходящих газов не более 220 °C; сопротивление газового тракта — 85 Па.

Котёл оснащается щитом управления, манометром МП-3У-10 и термометрами ТТЖ-М 0…+150 °C на подающем и обратном трубопроводах, предохранительной арматурой и запорными вентилями. Габаритные размеры по обшивке составляют 1550×870×1505 мм при массе котла не более 900 кг — компоновка позволяет разместить агрегат в индивидуальной котельной без расширения дверных проёмов и капитальных строительных вмешательств.

Котел КВр-0,23-95: преимущества

• Стальной газоплотный корпус с лёгкой обшивкой и изоляцией не требует обмуровки и фундаментных работ при монтаже.
• Малые габариты 1550×870×1505 мм и масса до 900 кг позволяют разместить котёл в индивидуальной котельной частного дома или фермы.
• Двухходовая конвективная часть с шестью подвесными пакетами увеличивает время пребывания газов и поднимает КПД до 81 %.
• Ручная загрузка угля и шлакоудаление через фронтальную дверцу снимают зависимость от электропитания механических питателей.
• Поверхность нагрева 12,41 м² при объёме топки 0,89 м³ обеспечивает запас по тепловому потоку и устойчивость к колебаниям качества угля.
• Совместимость с местными каменными углями и дровами снижает себестоимость гигакалории по сравнению с привозным газом или дизелем.
• Расчётный ресурс при соблюдении водно-химического режима составляет не менее 10 лет, гарантия завода — 18 месяцев со дня ввода в эксплуатацию.

Котел КВр-0,23-95: комплектация котельной

Для полноценной работы котельной с агрегатом Котел КВр-0,23-95 рекомендуется следующее оборудование:

• Вентилятор ВД-2,7-3000 — дутьё первичного воздуха в зону горения слоя
• Дымосос ДН-8Х-1500 — отвод дымовых газов и поддержание разрежения в топке
• Циклон ЦН-15-300х1УП — улавливание уноса золы из дымовых газов
• Водоподготовительная установка ВПУ-1.0 — умягчение подпиточной воды теплосети

Состав и стоимость комплекта уточняйте при оформлении заказа.
