Циклон ЦН-15-300х1УП

Циклон ЦН-15-300х1УП — одиночный сухой инерционный пылеуловитель серии НИИОГаз ЦН-15 в исполнении УП (Унифицированный Прямоточный) с внутренним диаметром цилиндрической части 300 мм. Аппарат предназначен для очистки технологических газов и аспирационного воздуха от частиц сухой пыли размером более 10 мкм и применяется как самостоятельная ступень или как элемент многоступенчатых систем пылеулавливания. Производится на КЗ «Сибкотломаш», г. Бийск.

Производительность Циклон ЦН-15-300х1УП — от 630 до 1 000 м³/ч в зависимости от входной скорости газа (2,5–4,0 м/с). Площадь поперечного сечения цилиндрической части — 0,0707 м². Коэффициент гидравлического сопротивления — 147. Аппарат рассчитан на рабочее давление до 500 кгс/м² и температуру газа до 400 °С. Степень очистки от частиц крупнее 10 мкм — 80–95 %. Габариты: 692×692×2493 мм, масса — около 170 кг.

Циклон ЦН-15-300х1УП: назначение и область применения

Циклон ЦН-15-300х1УП занимает в типоряду серии НИИОГаз ЦН-15 нишу одиночных аппаратов малой и средней производительности — от ~600 м³/ч и выше. Циклон применяется совместно с золоуловителем ЗУ-1 в системах газоочистки твёрдотопливных котельных. Применяется в системах газоочистки твёрдотопливных котлоагрегатов малой мощности, в аспирационных установках цехов деревообработки, мукомольных и комбикормовых предприятий, асфальтобетонных заводов, печей дожига и систем вытяжки от технологического оборудования.

Эксплуатация Циклон ЦН-15-300х1УП допускается при температуре газа до 400 °С, что позволяет включать его в горячий газоход непосредственно после топки или котла без предварительного охлаждения. Климатическое исполнение — УХЛ4 по ГОСТ 15150-69: допускается работа на открытых площадках в условиях умеренного и холодного климата. При высокой запылённости газа аппарат логично использовать в качестве первой ступени перед более тонкой очисткой, например в связке с батарейным циклоном ЦБ-16.

Циклон ЦН-15-300х1УП: устройство и принцип работы

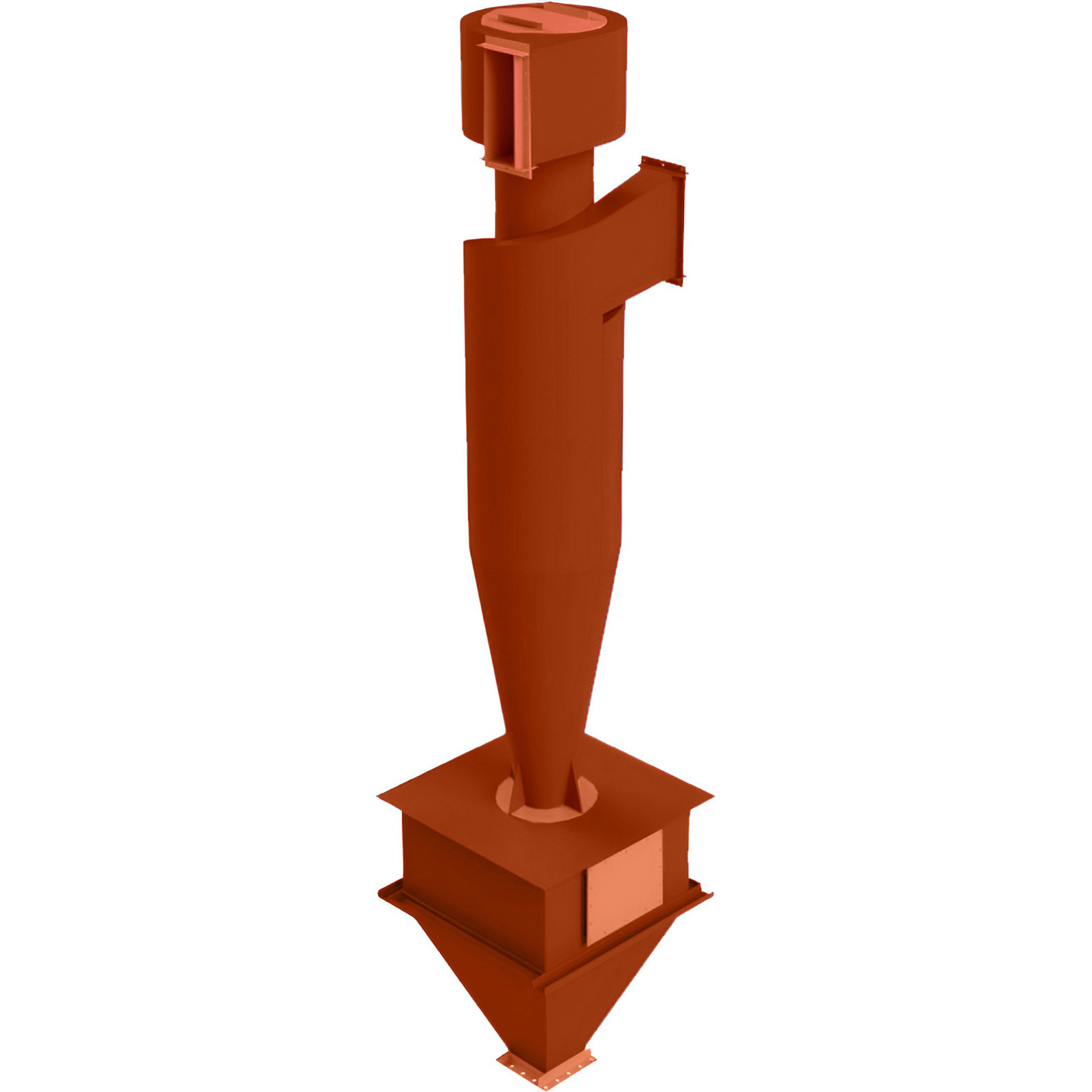

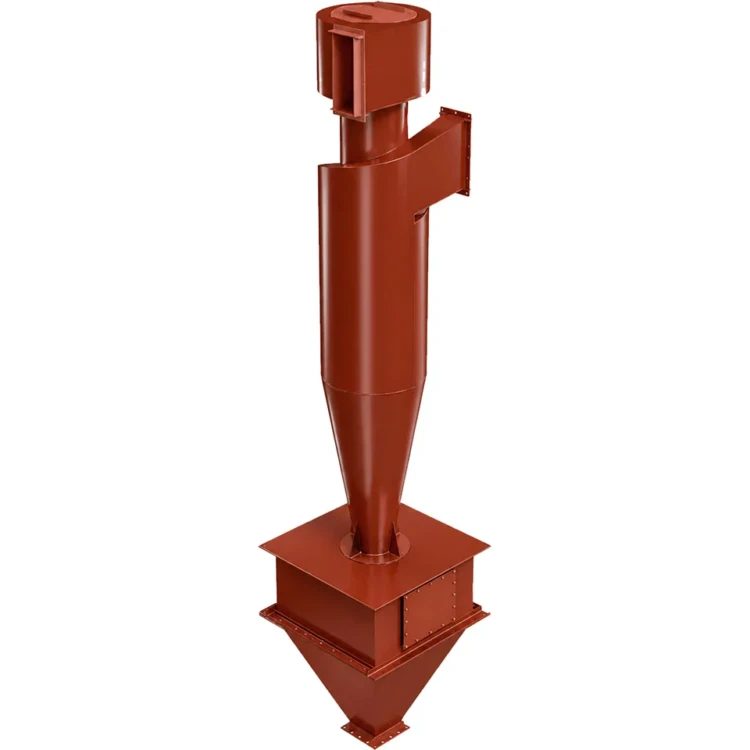

Циклон ЦН-15-300х1УП состоит из вертикального цилиндрического корпуса диаметром 300 мм с коническим переходом, тангенциального входного патрубка с углом наклона 15° к горизонту, пирамидального бункера для сбора уловленной пыли и центральной выхлопной трубы. Принцип работы — инерционное центробежное разделение: запылённый газ, поступая по тангенциальному патрубку, приобретает вращательное движение, частицы пыли под действием центробежных сил отбрасываются к стенкам корпуса, теряют скорость и ссыпаются в бункер. Очищенный газ выводится через центральную выхлопную трубу в верхней части аппарата.

Геометрический угол наклона входного патрубка 15° — фирменный признак серии ЦН-15 НИИОГаз — обеспечивает оптимальный компромисс между гидравлическим сопротивлением и эффективностью сепарации. Исполнение УП определяет конструкцию выхлопной трубы и направление вращения потока. Корпус и бункер изготавливаются из конструкционной стали Ст3сп толщиной от 3 мм; по заказу возможно изготовление из жаростойкой, кислотостойкой или износостойкой стали для работы с агрессивными или абразивными средами.

Циклон ЦН-15-300х1УП: преимущества

Главное преимущество Циклон ЦН-15-300х1УП — простота конструкции и надёжность: в аппарате нет движущихся частей, расходных материалов и фильтрующих элементов. Пылеулавливание происходит за счёт центробежных сил, без подвода электроэнергии, сжатого воздуха и воды, что делает эксплуатационные затраты минимальными по сравнению с рукавными и электрическими фильтрами аналогичной производительности.

Аппарат отличается компактными габаритами (692×692×2493 мм) и сравнительно небольшой массой (около 170 кг), что упрощает транспортировку, такелажные работы и монтаж. Циклон ЦН-15-300х1УП может устанавливаться как в закрытом помещении, так и на открытой площадке, в горизонтальном или вертикальном участке газохода. Срок службы аппарата при соблюдении паспортных условий эксплуатации — не менее 10 лет, ремонтопригодность высокая, регламентного обслуживания не требуется.

Циклон ЦН-15-300х1УП: комплектация и поставка

Циклон ЦН-15-300х1УП поставляется в сборе. В состав поставки входят: корпус с бункером, входной патрубок, выхлопную трубу и затвор для выгрузки уловленной пыли. Аппарат отгружается всеми видами транспорта без специальных требований к негабаритной перевозке. Срок изготовления — от 10 рабочих дней с момента получения заказа и согласования опросного листа.

Каждое изделие проходит входной контроль качества металлопроката, контроль сварных швов и испытание на герметичность. К аппарату прилагается паспорт, техническая документация и сертификат соответствия. Циклон ЦН-15-300х1УП и другие аппараты серии ЦН-15 КЗ «Сибкотломаш», г. Бийск, изготавливаются строго по чертежам с возможностью адаптации под конкретные параметры заказчика — давление, температуру, состав и запылённость газа, а также габариты площадки и условия монтажа.

Циклон ЦН-15-300х1УП: подбор и монтаж

Одиночный элемент Ø300 мм с собственным бункером 0,17 м³ — простейшая схема установки: минимум фланцевых соединений и быстрый монтаж. Производительность 630–1 000 м³/ч; при росте расхода переходят на групповую компоновку той же серии.
