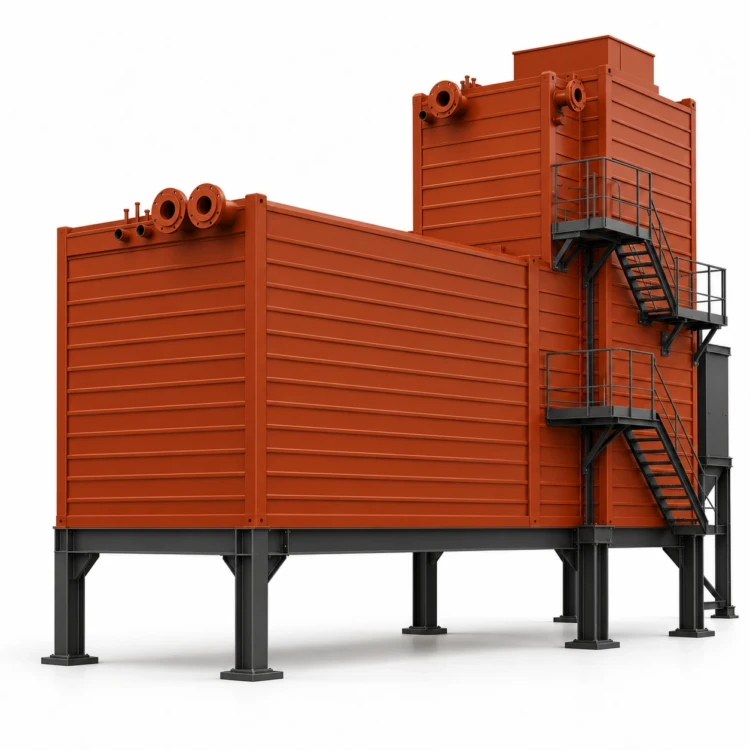

Котел КВ-ТС-30-150
| Технические характеристики | |
|---|---|
| Теплопроизводительность, МВт | 35,0 |
| Вид топлива | Каменный / бурый уголь по проекту топки |
| Температура воды на входе / выходе, °С | 70 / 150 |
| Воздухоподогреватель | Без встроенного воздухоподогревателя |
| Рабочее давление на выходе, МПа | до 2,5 |
| Расчётный КПД на каменном угле, % | 83 |
| Расход каменного / бурого угля, кг/ч | 6400 / 9580 |
| Габариты компоновки (Д×Ш×В), мм | 12870×6006×10410 |
| Масса в объёме поставки без топки, кг | 49500 |
Описание
Котел КВ-ТС-30-150 — водотрубный агрегат теплопроизводительностью 35 МВт для котельных с механизированной подачей угля и удалением шлака. Число «30» в обозначении соответствует мощности в Гкал/ч. Номинальный температурный график — 70–150 °С, расход воды — 370 т/ч.
Поверхности нагрева
В горизонтальной топке уголь сгорает на решётке. Экранные трубы охлаждают стенки камеры и воспринимают излучение от зоны горения. Дымовые газы затем поступают в вертикальную конвективную шахту, где проходят между U-образными трубными ширмами. Вода движется внутри труб и коллекторов принудительно.
Для описанного исполнения размеры экранных труб составляют 60×3 мм, коллекторов — 219×10 мм, конвективных труб — 28×3 мм. Отдельного несущего каркаса нет: опоры связаны с нижними коллекторами трубной системы. Натрубная обмуровка ограничивает тепловые потери и подсосы воздуха. При монтаже нельзя нарушать предусмотренные опорной схемой перемещения нагревающихся блоков.
Топливный режим
Расход на номинальной нагрузке составляет 6400 кг/ч каменного или 9580 кг/ч бурого расчётного угля. Разница связана с теплотой сгорания и влажностью топлива. Она существенна для выбора топливоподачи: оборудование, достаточное для одного угля, может не обеспечить требуемую массовую подачу другого.
Механическую топку подбирают по характеристикам угля и нагрузке решётки. Устройство возврата уноса направляет мелочь из бункеров под конвективным блоком обратно в зону горения. Для топлива с большой влажностью нужно оценить подогрев воздуха; он влияет и на сушку угля, и на температурный режим колосников.
Гидравлика и обслуживание
Котёл рассчитан на регулирование тепловой нагрузки в пределах 30–100 %. Гидравлическое сопротивление водяного тракта — не более 0,25 МПа. При нагрузке ниже номинальной сохраняют проток, необходимый для охлаждения экранов; управление подачей угля и воздуха не заменяет контроль расхода воды.
Габариты компоновки — 12870×6006×10410 мм. В котельном зале дополнительно нужны зоны обслуживания решётки, коллекторов и конвективных ширм. Водоподготовка защищает трубы от внутренних отложений, золоуловитель очищает продукты сгорания. Для поддержания расчётного КПД важны чистые поверхности нагрева и исправная обмуровка. Общие требования приведены в ГОСТ 21563-2016.
КЗ «Сибкотломаш» нужны характеристики рабочего угля, расчётная нагрузка и условия подключения котла к сети.
| Полные технические характеристики | |
|---|---|
| Типоразмер | КВ-ТС-30-150 |
| Альтернативное обозначение | КВ-Р-35-150 |
| Теплопроизводительность, МВт | 35,0 |
| Вид топлива | Каменный / бурый уголь по проекту топки |
| Температура воды на входе / выходе, °С | 70 / 150 |
| Воздухоподогреватель | Без встроенного воздухоподогревателя |
| Тип котла | Водотрубный водогрейный |
| Компоновка топочной камеры | Горизонтальная, с трубными экранами |
| Конвективный газоход | Вертикальный, полностью экранированный |
| Конвективная поверхность | U-образные трубные ширмы |
| Несущая конструкция | Без отдельного несущего каркаса; опоры на нижних коллекторах |
| Обмуровка | Облегчённая натрубная |
| Возврат угольного уноса | Предусмотрен возврат мелочи из зольных бункеров в топку |
| Рабочее давление на выходе, МПа | до 2,5 |
| Расчётный КПД на каменном угле, % | 83 |
| Расход каменного / бурого угля, кг/ч | 6400 / 9580 |
| Вид поставки | Блоками / россыпью по согласованной комплектации |
| Гидравлическое сопротивление, МПа | не более 0,25 |
| Регулирование теплопроизводительности, % | 30–100 |
| Трубы топочных экранов (диаметр × стенка), мм | 60×3 |
| Коллекторы топочных экранов (диаметр × стенка), мм | 219×10 |
| Трубы конвективных ширм (диаметр × стенка), мм | 28×3 |
| Шаг конвективных труб S1 / S2, мм | 64 / 40 |
| Средняя наработка на отказ, ч | не менее 5000 |
| Назначенный срок службы / ресурс | 15 лет или 75000 ч |
| Номинальный расход воды, т/ч | 370 |
| Габариты компоновки (Д×Ш×В), мм | 12870×6006×10410 |
| Масса в объёме поставки без топки, кг | 49500 |
