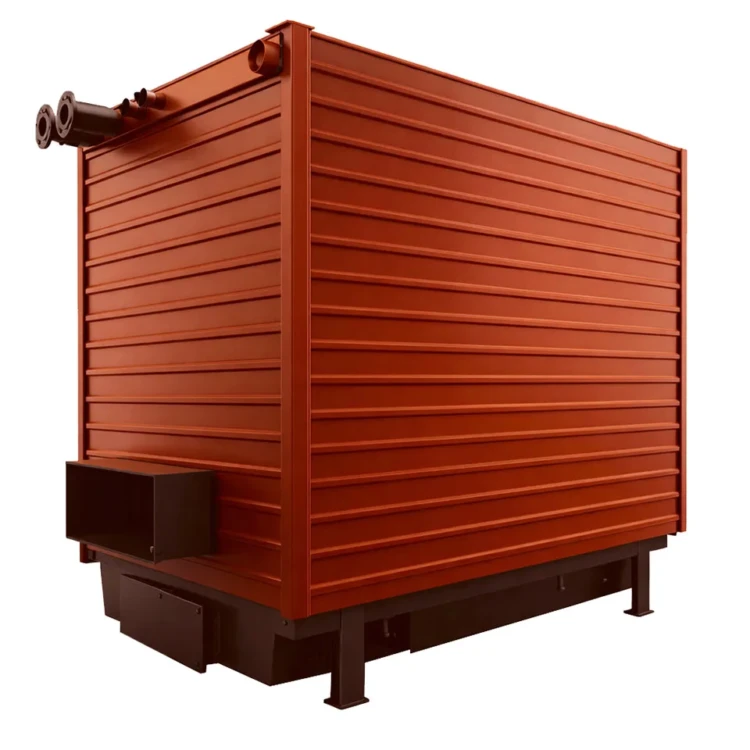

Котел КВр-0,93-95

Водогрейный котел КВр-0,93-95 — котлоагрегат тепловой мощностью 0,93 МВт (930 кВт, 0,8 Гкал/ч), предназначенный для систем теплоснабжения производственных, сельскохозяйственных и коммунальных объектов. Котел работает на каменном угле, буром угле или дровах и применяется в котельных малой и средней мощности.

Рабочее давление теплоносителя — 0,6 МПа, температура воды на выходе — 95 °С при входной температуре 70 °С. Водогрейный котел КВр-0,93-95 обеспечивает теплоснабжение объектов площадью до 10 000 м² и может использоваться как самостоятельно, так и в многокотловых блочных котельных установках.

Технические характеристики водогрейного котла КВр-0,93-95

Водогрейный котел КВр-0,93-95 имеет КПД не менее 81 % при работе на каменном угле. Расход топлива — 137 кг/ч. Суммарная поверхность нагрева составляет 32,3 м² (излучающая — 8,4 м², конвективная — 23,9 м²). Номинальный расход теплоносителя — 36 м³/ч. Для повышения экономичности котёл целесообразно использовать совместно с водяным экономайзером ВТИ, что повышает КПД до 88–90 %.

Котёл допускает нагрев воды до 115 °С при соответствующей настройке. Максимально допустимое давление — 1,2 МПа. Диапазон регулирования тепловой мощности — 50–100 %. Температура питательной воды — не ниже 70 °С (или 90 °С в форсированном режиме).

Конструкция и принцип работы

Котёл КВр-0,93-95 выполнен по водотрубной схеме с топочной камерой, оснащённой радиационными и конвективными поверхностями нагрева. Конструкция включает топочную камеру с водяными экранами, конвективный пучок труб и изолированный металлический каркас с обшивкой. Многоходовое движение дымовых газов обеспечивает максимальный теплосъём в конвективной зоне.

Принцип работы основан на передаче теплоты от горячих продуктов сгорания к теплоносителю. Колосниковая решётка обеспечивает равномерную подачу первичного воздуха к топливу. Стальные экраны поглощают лучистую теплоту топочных газов, а конвективный пучок — конвективную составляющую теплообмена.

Эксплуатация и безопасность

Топливо загружается вручную. Рекомендуемое топливо: каменный уголь марок ДР, ДО с зольностью до 25 %. Жёсткость питательной воды — не более 0,1 мг-экв/л. Котёл соответствует ГОСТ 15150-69 в климатическом исполнении УХЛ4. Гидравлические испытания — давлением 1,2 МПа на заводе. Срок службы — не менее 10 лет, гарантийный срок — 24 месяца.

Котёл широко применяется в котельных агропромышленных предприятий, тепличных хозяйств, объектов ЖКХ и малого бизнеса. При соблюдении требований к водоподготовке и регламента технического обслуживания ресурс оборудования значительно превышает нормативный срок. Диапазон рабочих температур окружающей среды — от +5 до +35 °С.

При проектировании котельной установки на базе данного агрегата необходимо учитывать требования к разрежению в топке — не менее 30 Па. Применение принудительного дутья с вентилятором ВД-3,5 обеспечивает стабильное горение в топочной камере при всех режимах нагрузки. Котёл допускает подключение к тепловым сетям с температурным графиком 70/95 °С или 90/115 °С. Инструкция по монтажу, паспорт и сертификат соответствия включены в комплект поставки. Завод осуществляет шефмонтаж и пусконаладочные работы по отдельному договору.

Поставка и комплектация

Котёл КВр-0,93-95 поставляется транспортабельным блоком с изоляцией и обшивкой. Габариты — 2860×1430×2060 мм (ДхШхВ), масса — 2800 кг. Комплектация: котельный блок, предохранительная и запорная арматура, КИП, водоуказательные стёкла, паспорт. Завод Сибкотломаш поставляет водогрейный котел КВр-0,93-95 с полным пакетом технической документации. По заказу — дутьевой вентилятор и автоматика безопасности. Ежегодное техническое обслуживание котельного оборудования обеспечивает сохранение проектных показателей КПД и надёжности на протяжении всего нормативного срока. Запасные части и расходные материалы поставляются заводом по отдельной заявке. Номенклатура запасных частей приведена в руководстве по эксплуатации, входящем в стандартный комплект поставки котла.
