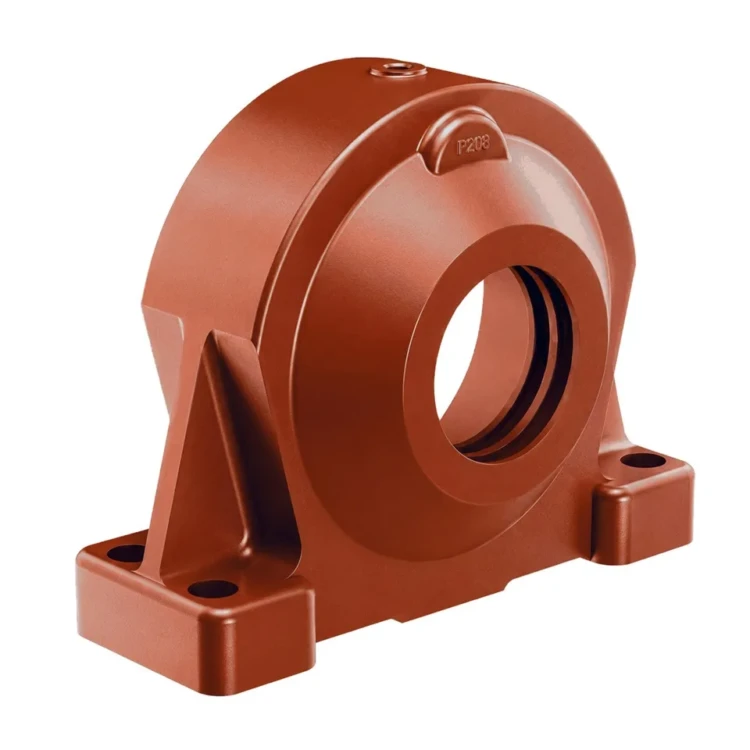

Корпус подшипника. 1Д.00.00.002

Корпус подшипника 1Д.00.00.002 — запасная часть угольной винтовой дробилки производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой литой чугунный корпус с посадочным гнездом под подшипник качения и сальниковыми каналами. Применяется в составе валов дробящего и транспортирующего шнеков дробилок ВДГ-10 и ВДП-15.

Корпус подшипника: назначение и применяемость

Корпус подшипника 1Д.00.00.002 устанавливается на свободных концах валов дробящего и транспортирующего шнеков дробилки ВДП-15 — в количестве 2 шт. на изделие (по одному на каждый шнек). Также применяется на дробилке ВДГ-10. Корпус удерживает наружное кольцо подшипника качения и герметизирует подшипниковый узел от попадания угольной пыли и абразивных частиц.

Конструкция включает литое тело корпуса с расточкой под наружное кольцо подшипника, фланец крепления к раме дробилки болтовым соединением, гнездо под сальниковое уплотнение и крышку с маслёнкой для пополнения смазки. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена корпуса подшипника требуется при трещинах в литом теле, выработке посадочного отверстия более 0,1 мм, нарушении плоскости фланца крепления или повреждении гнезда сальника. Расчётный ресурс работы при штатной эксплуатации и регулярной смазке подшипника — не менее 25 000 часов наработки дробилки.

Корпус подшипника: материалы и изготовление

Корпус подшипника изготавливается литьём из серого чугуна СЧ-20 по ГОСТ 1412-85. Серый чугун выбран за коррозионную стойкость в условиях угольной пыли, лёгкость литья по форме сложного профиля и хорошие демпфирующие свойства, снижающие шум работы подшипника. По требованию заказчика возможно изготовление из чугуна СЧ-25 или стального литья 25Л для повышения ударопрочности в нагруженных режимах.

Технология изготовления: литьё в песчано-глинистые формы с последующим отжигом для снятия литейных напряжений. Механическая обработка включает расточку посадочного отверстия под подшипник с допуском H7 по ГОСТ 25347-2013, фрезеровку плоскости фланца крепления, сверление крепёжных отверстий и обработку гнезда под сальник. После обработки корпус проходит контроль ОТК на отсутствие литейных дефектов и соответствие размерам по чертежу.

Финишная обработка — антикоррозионная грунтовка с пропиткой пористого чугуна и эмаль по ГОСТ 9.032. Каждый корпус маркируется клеймом партии и сертификатным номером плавки. Перед отгрузкой проверяется герметичность гнезда сальника и параллельность посадочной плоскости фланца.

Корпус подшипника: совместимое оборудование

Корпус подшипника 1Д.00.00.002 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Дробилка ВДГ-10 — валковая горизонтальная дробилка 10 т/ч — прямой родитель запчасти
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч — следующая модель линейки
• Дробилка ДО-1М — одновалковая зубчатая дробилка — родственный узел для измельчения каменного угля
• Транспортёр скребковый ТС-2-30 — смежный узел угольной нитки топливоподачи после дробилки
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

Корпус подшипника 1Д.00.00.002 — типовая запасная часть валковой дробилки угля для подготовки фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (звёздочки, валки, плиты дробильные, корпусы подшипника, винты транспортные, муфты) — в каталоге запчасти дробилок угля. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Корпус подшипника: заказ и доставка

Корпус подшипника 1Д.00.00.002 отливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней с учётом литья, отжига и механической обработки. Складская позиция отгружается в день поступления оплаты. Минимальная партия — 1 шт., рекомендуемая для дробилки — 2 шт. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС, а также возможна почтовая отправка. Упаковка — картонная коробка с прокладочным материалом для защиты чугунного литья от сколов при перевозке. Для крупных партий — деревянный ящик с обвязкой металлической лентой.

При оформлении заказа Корпус подшипника указывайте номер чертежа 1Д.00.00.002, тип дробилки (ВДГ-10 или ВДП-15) и количество. По запросу предоставляются паспорт качества, сертификат на материал чугуна СЧ-20, фотоотчёт перед отгрузкой. Возможно изготовление Корпус подшипника из чугуна СЧ-25 или стального литья 25Л для повышенной ударопрочности при работе с углем содержащим включения камня. Для котельных с круглосуточной работой рекомендуется поставка корпуса в комплекте с парным подшипником качения и манжетным уплотнением — это упрощает монтаж при ремонте дробилки и обеспечивает оптимальный контакт сопрягаемых поверхностей с минимальным радиальным люфтом.
