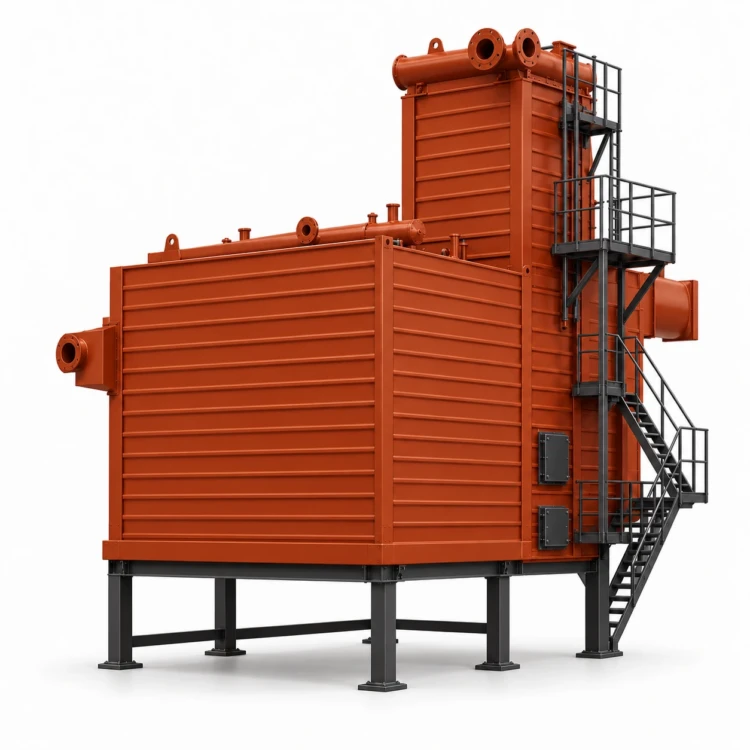

Котел КВ-ТС-10-150

Котел КВ-ТС-10-150 вырабатывает 11,63 МВт тепла при слоевом сжигании угля. Обозначение «10» соответствует 10 Гкал/ч. В основном режиме вода нагревается с 70 до 150 °С; номинальный расход через поверхности нагрева составляет 123,5 т/ч.

Топочный и конвективный блоки

Котёл имеет горизонтальную топку и отдельную вертикальную конвективную шахту. В топке водяные экраны воспринимают излучение горящего слоя и факела. Далее дымовые газы проходят между трубами U-образных конвективных ширм, отдавая им тепло. Разделение этих участков позволяет последовательно использовать радиационный и конвективный теплообмен.

В описанном исполнении экранные трубы имеют размер 60×3 мм, коллекторы — 219×10 мм, трубы конвективных ширм — 28×3 мм. Трубная система несёт облегченную натрубную обмуровку и опирается на нижние коллекторы. При ремонте геометрию экранов и ширм восстанавливают по чертежу установленного котла: изменение проходного сечения меняет распределение воды и газов.

Уголь, дутьё и возврат уноса

Для механического сжигания используется Топка ТЧЗМ-2-2,7-4,0 с решёткой обратного хода. Настройка забрасывателей определяет распределение угля по площади решётки, а подача воздуха — полноту его сгорания. Мелкие частицы, осевшие под конвективной шахтой, возвращаются в топку на дожигание.

Расход расчётного угля — 2160 кг/ч. На влажных бурых углях требуется отдельно рассматривать подогрев дутьевого воздуха: затраты теплоты на сушку топлива возрастают. Данная карточка описывает котёл без встроенного воздухоподогревателя; необходимость внешнего подогрева определяется характеристиками угля и проектом топки.

Гидравлика и эксплуатация

Гидравлическое сопротивление указанного исполнения — не более 0,25 МПа. Это потеря давления при проходе воды через котёл; её прибавляют к сопротивлению трубопроводов и арматуры при выборе насоса. Допустимый диапазон тепловой нагрузки составляет 30–100 %, но проток воды поддерживают в пределах режимной карты.

Для подпитки необходима водоподготовка; на газовой стороне — золоуловитель и дымосос по аэродинамическому расчёту. При росте температуры уходящих газов проверяют загрязнение ширм и состояние обмуровки. Общие требования к этому классу оборудования приведены в ГОСТ 21563-2016.

КЗ «Сибкотломаш» подбирает исполнение по тепловой нагрузке, характеристикам топлива и условиям размещения топочного и конвективного блоков.
