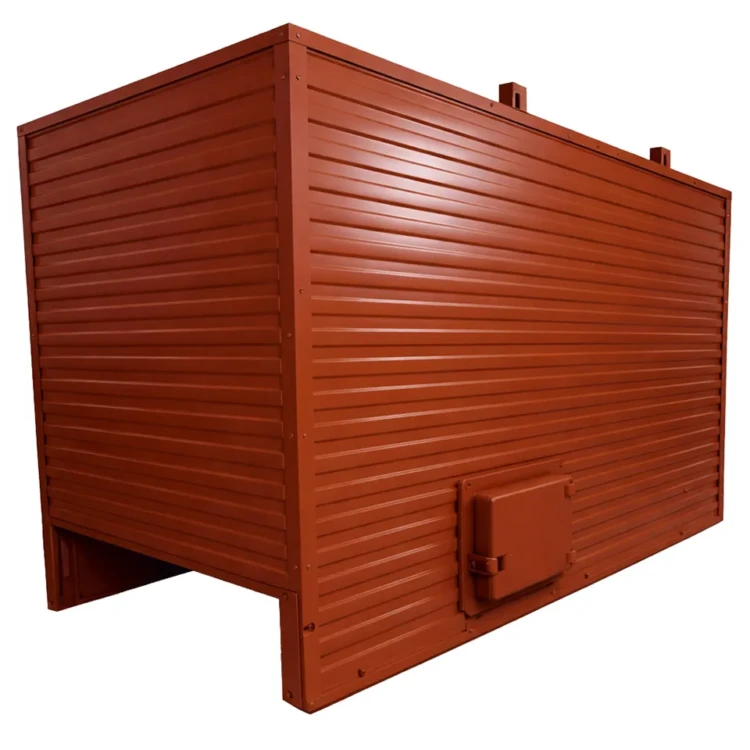

Котел КВм-2,0-95ШП

«Котел КВм-2,0-95ШП» — твердотопливный водогрейный котёл с механической топкой шурующего типа и теплопроизводительностью 2,0 МВт. Применяется в отопительных и отопительно-производственных котельных, обеспечивает теплоноситель температурой до 95 °C для систем отопления и горячего водоснабжения объектов муниципального и промышленного сектора, работающих на каменных и бурых углях кузнецкого бассейна.

Котел КВм-2,0-95ШП: назначение и область применения

Котел КВм-2,0-95ШП закрывает потребности котельных тепловой мощностью около 2,0 МВт, где основой энергобаланса служит твёрдое топливо. Расчётная тепловая нагрузка 2,0 МВт (1,72 Гкал/ч) при температурном графике сетевой воды 70/95 °C обеспечивает отопление объектов общей площадью до 20 000 м² при высоте потолков 3 метра, что эквивалентно крупному жилому комплексу или производственно-складскому корпусу средней этажности.

Агрегат востребован в коммунальных котельных малых и средних населённых пунктов, на школьных и больничных площадках, в промышленных зонах лесопереработки и агропромышленного комплекса, в посёлках при угольных разрезах, где доступ к местному низкосортному углю снижает себестоимость гигакалории. При отсутствии магистрального газа либо при нестабильных поставках топливного газа котёл становится основным решением коммунального теплоснабжения. Расчётный расход топлива составляет около 370 кг/ч на каменном угле кузнецкого бассейна с теплотой сгорания 23,57 МДж/кг — показатель пропорционально возрастает при работе на буром угле и низкосортных смесях. Параметры и конструкция отвечают требованиям ГОСТ 30735-2001 «Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия».

Котел КВм-2,0-95ШП: устройство и принцип работы

Котел КВм-2,0-95ШП имеет конструкцию, отработанную для устойчивой работы на низкосортных и обводнённых углях: цельносварной газоплотный корпус разделён на топочную камеру и развитую конвективную часть. Топочный объём экранирован плотными рядами труб, снизу располагается чугунная колосниковая решётка с механической шурующей планкой ТШПм-2,0, которая обеспечивает равномерное распределение угля по слою и автоматический сброс шлака в зольный бункер. Конвективная часть собрана из вертикальных пучков труб, расположенных в шахте за топочной камерой, что обеспечивает съём тепла дымовых газов с понижением их температуры на выходе до 200 °C при номинальной нагрузке.

Принцип работы основан на естественной циркуляции теплоносителя в контуре котла: сетевая вода поступает в нижний коллектор экранов, поднимается по подъёмным трубам, нагревается до 95 °C и отводится в систему через верхний коллектор. Расход воды через котёл при номинальном режиме составляет 69 т/ч, объём водяного пространства — около 1,4 м³, что обеспечивает теплоинерционность агрегата и сглаживает скачки сетевой нагрузки. Двухходовая схема омывания газами обеспечивает расчётный КПД 80–82 % на каменном угле; аэродинамическое сопротивление по газовому тракту не превышает 340 Па при номинальной тяге.

Котёл оснащён щитом управления с базовой автоматикой безопасности, манометром МП-3У-10, термометрами ТТЖ-М 0…+150 °C на подающем и обратном трубопроводах, предохранительной арматурой и запорными вентилями. В отопительный период агрегат работает в диапазоне нагрузок 30–100 % от номинала с сохранением устойчивого горения слоя; при снижении тепловой нагрузки расход топлива пропорционально уменьшается за счёт регулирования скорости движения шурующей планки и положения шиберов на воздуховоде первичного дутья.

Котел КВм-2,0-95ШП: преимущества

• Цельносварной газоплотный корпус без обмуровки сокращает срок монтажа котельной и упрощает сезонное обслуживание агрегата.
• Механическая шурующая планка ТШПм-2,0 автоматизирует подачу твёрдого топлива и удаление шлака, снижая участие оператора и расход рабочих смен.
• Развитая конвективная поверхность с двухходовой схемой омывания газами даёт устойчивый КПД до 82 % при работе на каменных и бурых углях местной добычи.
• Объём водяного пространства 1,4 м³ обеспечивает теплоинерционность контура и сглаживает скачки сетевой нагрузки в часы пиковых разборов.
• Температурный график 70/95 °C полностью совместим с типовыми тепловыми сетями ЖКХ и не требует перенастройки гидравлики при модернизации действующих котельных.

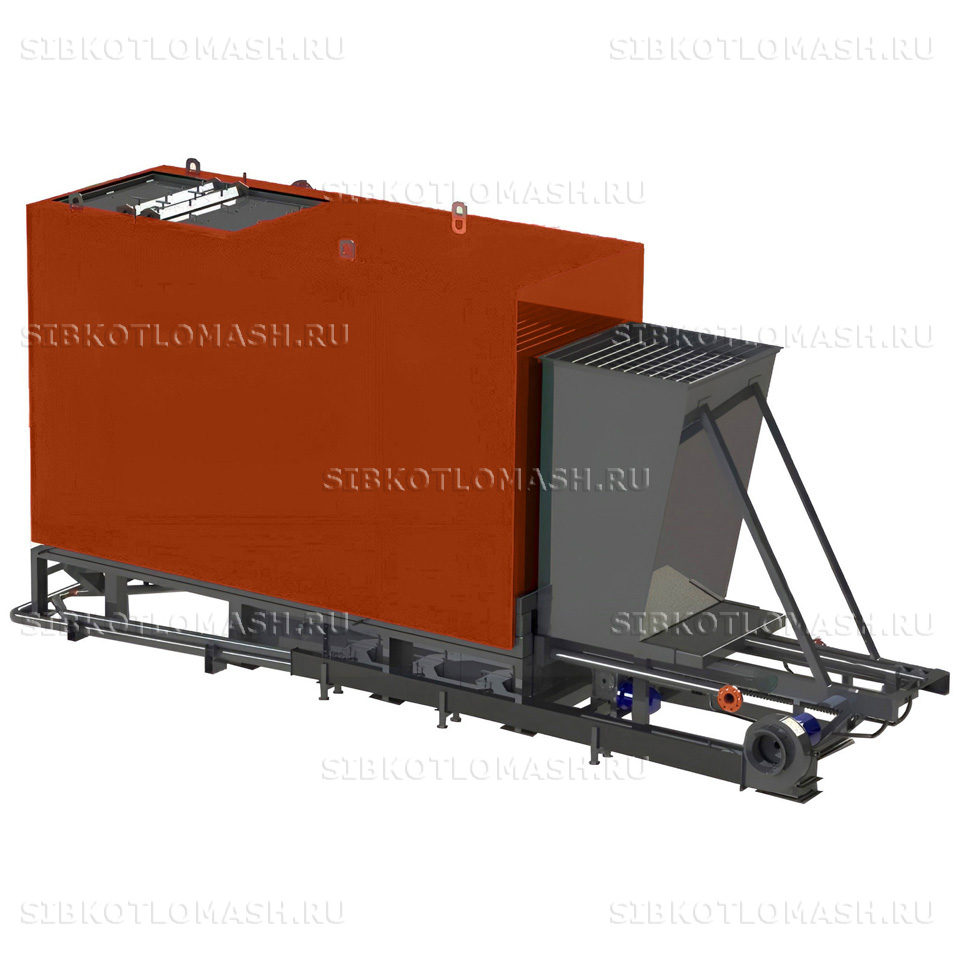

• Поставка двумя транспортабельными блоками — корпус котла в обшивке и изоляции и топка с вентилятором поддува — упрощает доставку и монтаж в существующих помещениях.
• Расчётный ресурс при соблюдении водно-химического режима не менее 10 лет, что соответствует среднему сроку окупаемости котельной муниципального уровня.

Котел КВм-2,0-95ШП: комплектация котельной

Для полноценной работы котельной с агрегатом Котел КВм-2,0-95ШП рекомендуется следующее оборудование:

• Топка ТШПм-2,0 — механическая шурующая планка, подача угля и удаление шлака
• Вентилятор ВДН-9-1500 — дутьё первичного воздуха в зону горения
• Дымосос ДН-6,3-1500 — отвод дымовых газов и поддержание разрежения в топке
• Циклон ЦН-15-700х2СП — улавливание уноса золы из дымовых газов
• Водоподготовительная установка ВПУ-1.0 — умягчение подпиточной воды теплосети

Состав и стоимость комплекта уточняйте при оформлении заказа.
