Корпус подшипника. ДО-1М-207.04.006А

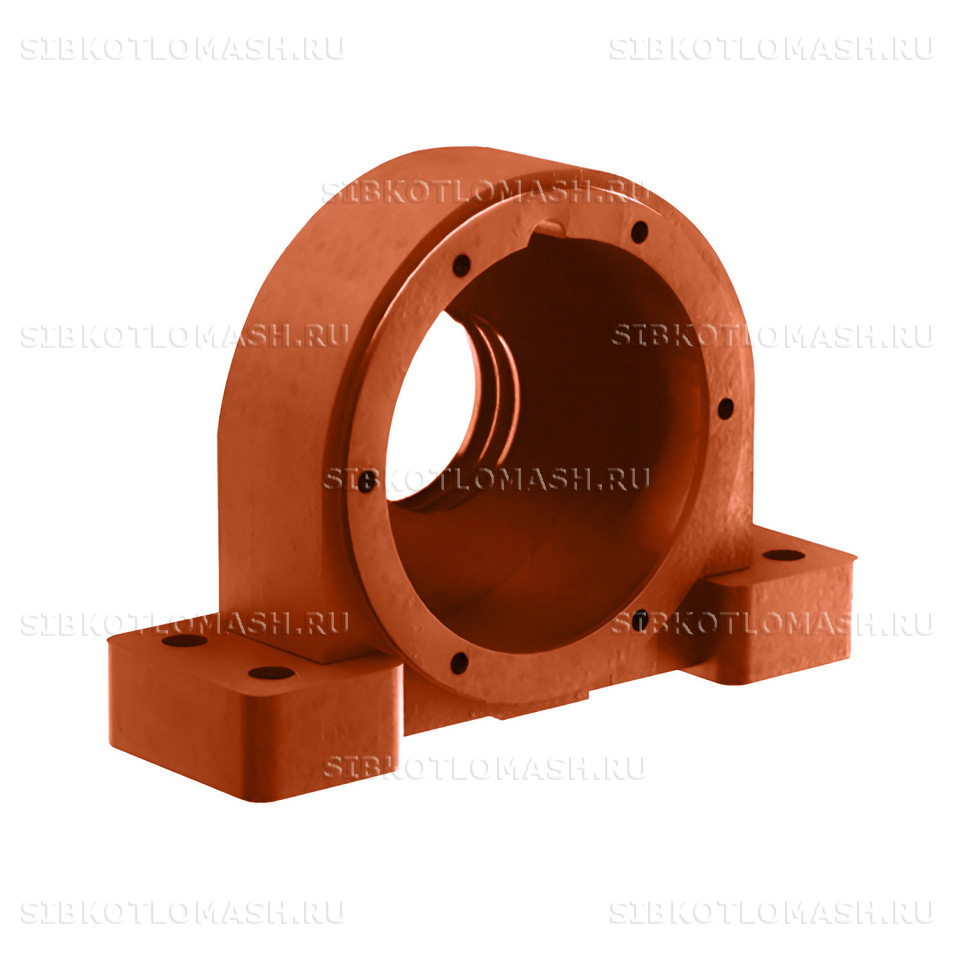

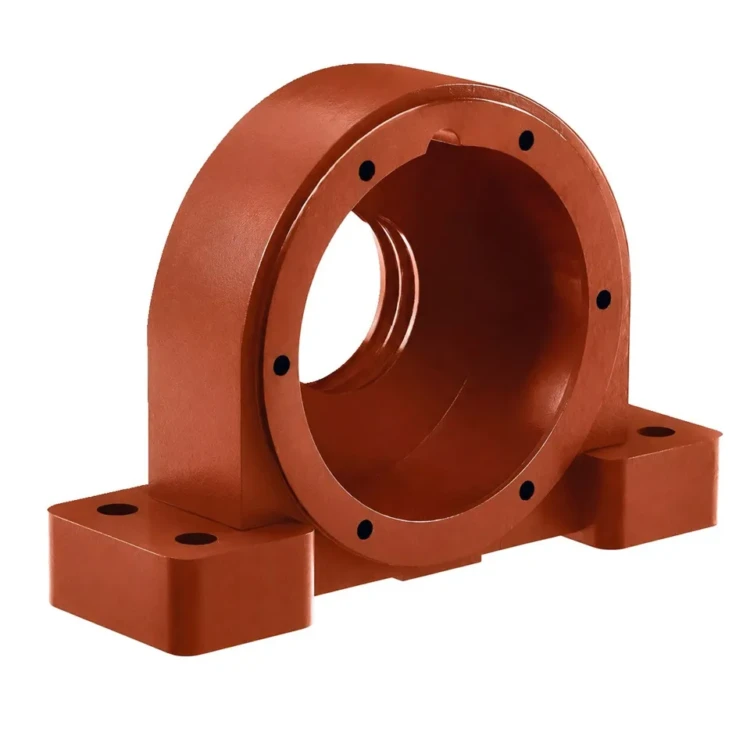

Корпус подшипника редуктора ДО-1М-207.04.006А — запасная часть угольной одновалковой дробилки ДО-1М производства КЗ «Сибкотломаш» г. Бийск. Корпус подшипника редуктора представляет собой литую чугунную деталь, входящую в состав редуктора привода дробилки. Содержит посадочное гнездо под подшипник одного из валов редуктора и крепится к корпусу редуктора болтовым соединением.

Корпус подшипника редуктора: назначение и применяемость

Корпус подшипника редуктора ДО-1М-207.04.006А устанавливается в составе редуктора привода дробилки ДО-1М. Корпус содержит расточку под подшипник качения одного из валов редуктора (промежуточного или выходного), служит опорой валу и обеспечивает герметизацию подшипникового узла внутри корпуса редуктора. Через подшипник передаются радиальные нагрузки от зубчатой передачи редуктора.

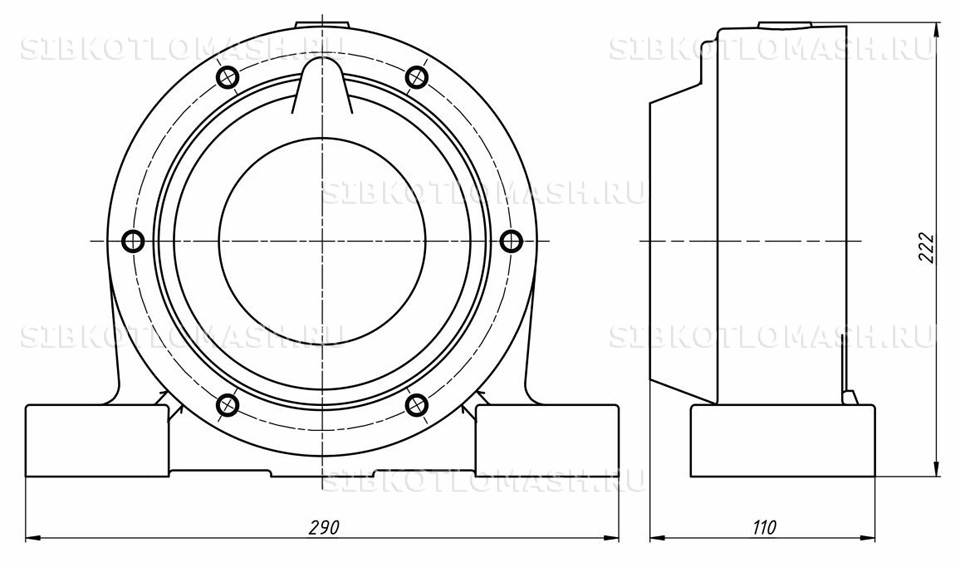

Конструкция корпуса включает литое тело с расточкой под наружное кольцо подшипника качения, крепёжные фланцы для соединения с корпусом редуктора, гнёзда сальниковых уплотнений с обеих сторон. На один комплект дробилки требуется 1 шт. данного корпуса (типоразмер 207.04.006А соответствует одному конкретному валу редуктора). Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена корпуса подшипника редуктора требуется при трещинах в литом теле, выработке посадочного отверстия более 0,1 мм, повреждении гнёзд уплотнений или плоскости крепления. Расчётный ресурс работы при штатной эксплуатации — не менее 30 000 часов наработки дробилки. Корпус относится к долговечным деталям, замена редкая.

Корпус подшипника редуктора: материалы и изготовление

Корпус подшипника редуктора изготавливается литьём из серого чугуна СЧ-20 по ГОСТ 1412-85. Серый чугун выбран за хорошие демпфирующие свойства (снижение шума зубчатой передачи), коррозионную стойкость в условиях контакта с маслом редуктора, лёгкость литья по форме сложного профиля. По требованию заказчика возможно изготовление из чугуна СЧ-25 или стального литья 25Л.

Технология изготовления: литьё в песчано-глинистые формы с последующим отжигом для снятия литейных напряжений. Механическая обработка включает расточку посадочного отверстия под подшипник с допуском H7 по ГОСТ 25347-2013, фрезеровку плоскости крепления к корпусу редуктора, сверление крепёжных отверстий, обработку гнёзд сальниковых уплотнений с обеих сторон.

Контроль ОТК: внешний осмотр литья на отсутствие пористости и трещин, замер посадочного диаметра, проверка плоскостности крепёжной поверхности. Финишная обработка — антикоррозионная грунтовка с пропиткой пористого литья и эмаль по ГОСТ 9.032. Каждый корпус маркируется клеймом партии и упаковывается с сертификатным номером плавки чугуна.

Корпус подшипника: совместимое оборудование

Корпус подшипника ДО-1М-207.04.006А соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи котельной установки:

• Дробилка ДО-1М — одновалковая зубчатая дробилка для измельчения каменного угля до фракции 0–25 мм, прямой родитель запчасти
• Дробилка ВДГ-10 — валковая дробилка горизонтального типа на 10 т/ч — родственная серия в той же линейке
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч для крупных котельных установок
• Транспортёр скребковый ТС-2-30 — смежный узел топливоподачи — транспортировка измельчённого угля от дробилки к котлу
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

Корпус подшипника ДО-1М-207.04.006А — типовая запасная часть одновалковой зубчатой дробилки угля для подготовки угольной фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (сегменты, плиты, валки дробильные, корпусы подшипника, шкивы, винты натяжные) — в каталоге запчастей дробилки ДО-1М. При оформлении заявки укажите заводской номер дробилки и год выпуска для уточнения модификации посадочных поверхностей.

Корпус подшипника редуктора: заказ и доставка

Корпус подшипника редуктора ДО-1М-207.04.006А отливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 7 до 12 рабочих дней с учётом литья, отжига и механической обработки. Складская позиция отгружается в день поступления оплаты. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, посадочное отверстие защищается полимерным колпачком, опорная плоскость — прокладочным материалом от ударов и царапин при перевозке.

При оформлении заказа Корпус подшипника редуктора указывайте номер чертежа ДО-1М-207.04.006А, тип дробилки, диаметр посадки подшипника и количество. По запросу предоставляются паспорт качества, сертификат на материал чугуна СЧ-20, протокол замера посадочных размеров. Возможно изготовление Корпус подшипника редуктора из чугуна СЧ-25 или стального литья 25Л для повышенной ударопрочности. По запросу выполняется поставка корпуса в комплекте с подшипником, манжетными уплотнениями и крепёжными болтами для упрощения монтажа при ремонте редуктора.
