Экономайзер ЭБ-1-300

«Экономайзер ЭБ-1-300» — чугунный одноколонный блочный экономайзер системы ВТИ с поверхностью нагрева 302,4 м², устанавливаемый за паровыми котлами производительностью 10–16 т/ч для подогрева питательной воды теплом уходящих дымовых газов.

Экономайзер ЭБ-1-300: назначение и область применения

Экономайзер ЭБ-1-300 закрывает потребность котельных крупной мощности в утилизации тепла уходящих газов после паровых котлов серий КЕ-10, ДКВр-10 и ДЕ-16. Чугунный набор из 300 ребристых элементов в одну вертикальную колонку обеспечивает поверхность теплопередачи 302,4 м² и снижает удельный расход топлива котельной установки на 8–10 % при минимальной занимаемой в плане площади.

Аппарат применяется в производственных и теплоснабжающих котельных промышленных предприятий с паровой нагрузкой 10–16 т/ч — на нефтехимических комбинатах, в металлургии, на крупных пищевых производствах. Чугунная конструкция труб ВТИ толерантна к сернокислотной коррозии — допускается сжигание сернистого мазута и бурых углей без сокращения ресурса хвостовой поверхности нагрева. Изготавливается по утверждённой заводской КД со ссылкой на общие технические требования ГОСТ 28269-89 «Котлы стационарные паровые. Общие технические требования».

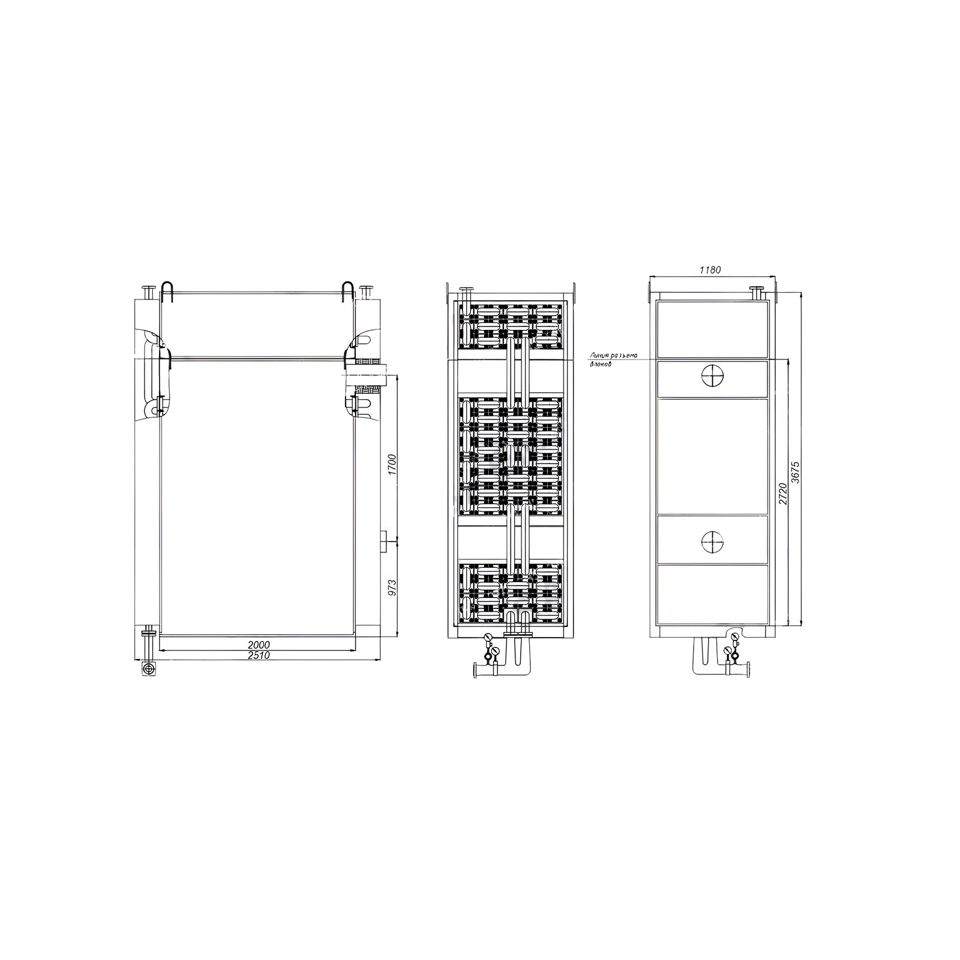

Одноколонная компоновка ЭБ-1-300 высотой 3675 мм рассчитана под установку в котельных залах со стандартной отметкой потолка либо в выгороженных экономайзерных отсеках за конвективной шахтой котла. По сравнению с двухколонными аналогами серии ЭБ-2 одноколонный аппарат экономит почти вдвое площадь основания при той же поверхности нагрева. При реконструкции существующих котельных на уголь и мазут чугунный экономайзер заменяет более ранние стальные секционные конструкции, которые быстро выходят из строя в зоне точки росы дымовых газов и требуют ежегодной замены труб.

Экономайзер ЭБ-1-300: устройство и принцип работы

Экономайзер ЭБ-1-300 имеет конструкцию, отработанную в виде блока из чугунных ребристых труб системы ВТИ диаметром 76×8 мм с присоединительными квадратными фланцами 150×150 мм. Трубы соединяются между собой через короткие чугунные колена-калачи, образуя единый последовательный змеевик в металлическом каркасе с тепловой изоляцией и наружной обшивкой.

Поверхность нагрева 302,4 м² набрана из 300 ребристых элементов, выстроенных в одну вертикальную колонку с шахматным расположением труб по высоте. Уходящие дымовые газы омывают наружные оребрённые поверхности труб поперечным потоком, при этом ребристая поверхность чугунной трубы увеличивает фактическую теплопередающую площадь в 5–7 раз относительно гладкотрубного варианта. По высоте колонна разделена на секции с разрывами под обдувочные аппараты для регулярной механической очистки от уносных золовых отложений.

Питательная вода поступает в нижний коллектор, проходит снизу вверх по змеевику противотоком к дымовым газам и выходит из верхнего коллектора с температурой до 140 °C при температуре на входе от 100 °C. Допустимое рабочее давление воды до 2,5 МПа позволяет подключать аппарат к питательному насосу котла напрямую, без редукционных узлов и буферных гидравлических разделителей.

Экономайзер ЭБ-1-300: преимущества

• Чугунный набор из 300 ребристых элементов системы ВТИ устойчив к сернокислотной коррозии — допустимо сжигание мазута и сернистых углей
• Поверхность нагрева 302,4 м² подобрана под паропроизводительность котлов 10–16 т/ч с расчётной температурой уходящих газов до 600 °C
• Одноколонная вертикальная компоновка высотой 3675 мм — экономия полезной площади котельного зала на крупных промышленных объектах
• Допустимое рабочее давление воды до 2,5 МПа — прямое подключение к питательным насосам котлов ДЕ-16 и КЕ-10 без редукционных узлов
• Чугунные ребристые трубы с толщиной стенки 8 мм имеют высокую механическую прочность и стойкость к гидравлическим ударам при пусках котла
• Транспортабельный блок с заводской обшивкой и тепловой изоляцией — монтаж сводится к установке на фундамент и подсоединению фланцев
• Полный комплект документации: паспорт, руководство по монтажу и эксплуатации, чертежи общего вида и схема обвязки трубопроводной арматурой

Экономайзер ЭБ-1-300: применение в котельной

Экономайзер ЭБ-1-300 применяется в составе паровой котельной совместно со следующим оборудованием:

• Паровой котел КЕ-10-14С — котёл на твёрдом топливе с механической топкой
• Паровой котел ДКВр-10-13С — двухбарабанный котёл на твёрдом топливе
• Паровой котел ДЕ-16-14ГМ-О — газомазутный котёл паропроизводительностью 16 т/ч
• Дымосос ДН-12,5 (1500 об/мин) — тяга дымовых газов после экономайзера
• Вентилятор ВДН-11,2 — подача воздуха на горение в топку котла
• Деаэратор ДА-25/15 — деаэрация питательной воды от растворённого кислорода

Состав и стоимость уточняйте при оформлении заказа.
