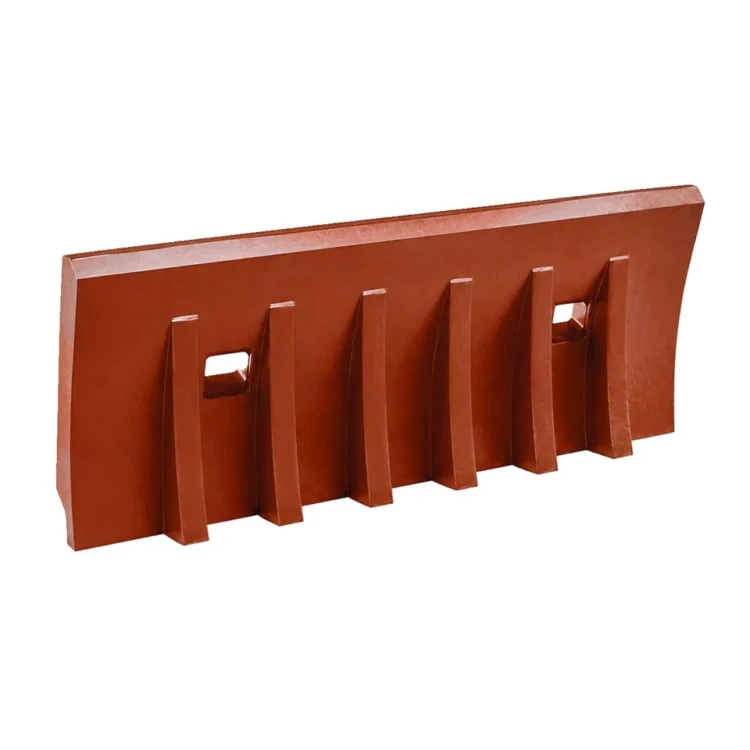

Дробитель. ДО-1М-207.05.002

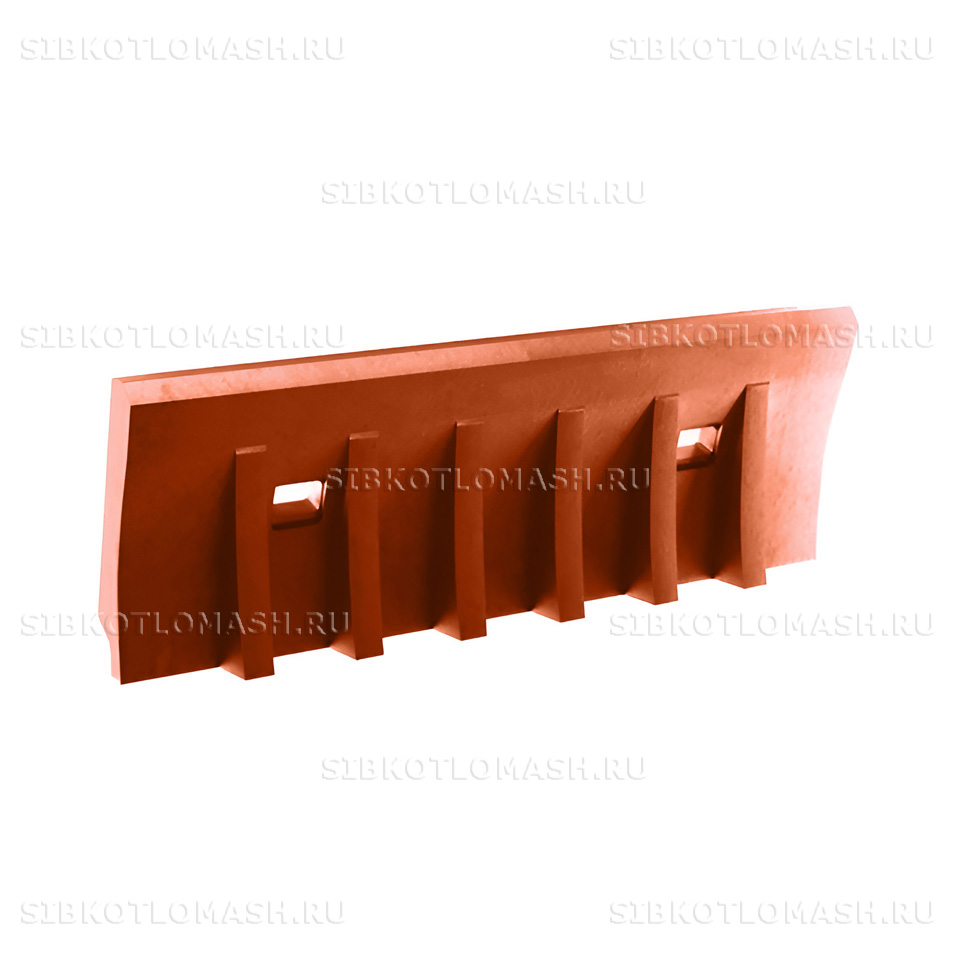

Дробитель ДО-1М-207.05.002 — запасная часть угольной одновалковой дробилки ДО-1М производства КЗ «Сибкотломаш» г. Бийск. Дробитель представляет собой литую стальную деталь рабочей зоны дробилки, формирующую дополнительную поверхность дробления. Применяется как сменный элемент в зоне контакта с углем для расширения диапазона измельчения.

Дробитель: назначение и применяемость

Дробитель ДО-1М-207.05.002 устанавливается в составе рабочей зоны дробилки ДО-1М (производительность до 30 т/ч). Деталь работает как дополнительный измельчающий элемент, формирующий зону вторичного дробления уголь после прохождения через основной валок. Это обеспечивает равномерность фракции выхода (0–40 мм) даже при загрузке угля разной крупности до 250 мм.

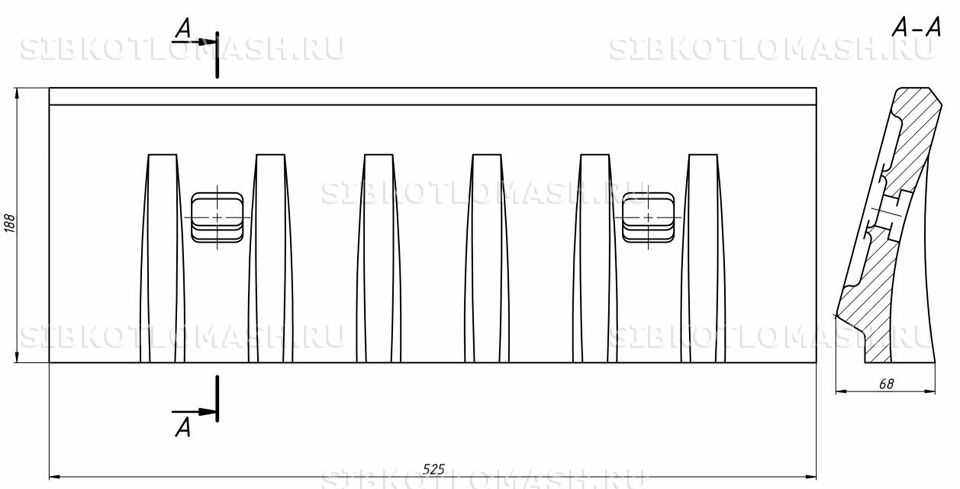

Конструкция дробителя — литая или сварная стальная деталь с рабочими поверхностями, обращёнными к валку дробилки. На один комплект дробилки требуется 1–2 шт. данного дробителя в зависимости от компоновки. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена дробителя требуется при сильном износе рабочей поверхности (более 30% толщины), появлении трещин или нарушении посадки. Расчётный ресурс работы при штатной эксплуатации с углем средней зольности — не менее 10 000 часов наработки дробилки. Дробитель относится к расходным деталям, замена выполняется при плановом капитальном ремонте.

Дробитель: материалы и изготовление

Дробитель изготавливается стальным литьём из марганцовистой стали 110Г13Л по ГОСТ 977-88. Сталь 110Г13Л выбрана за её исключительную износостойкость при ударно-абразивном изнашивании — это критично для деталей, постоянно контактирующих с дробящимся углем. По требованию заказчика возможно изготовление из конструкционной стали 35Л / 45Л для удешевления или с наплавкой износостойким сплавом для повышения ресурса в нагруженных режимах.

Технология изготовления: литьё в песчано-глинистые формы с последующей термообработкой — закалкой в воду от 1050 °C для стали 110Г13Л с выдержкой в воде до полного охлаждения. Эта термообработка обеспечивает аустенитную структуру с твёрдостью HB 200–250 и упрочнением при работе до HRC 50–60 за счёт наклёпа.

Механическая обработка дробителя включает фрезеровку рабочей поверхности по чертежу, сверление крепёжных отверстий, обработку посадочных кромок. Контроль ОТК: внешний осмотр на отсутствие литейных дефектов, замер геометрических размеров, контроль твёрдости методом Бринелля. Финишная обработка — антикоррозионная грунтовка нерабочих поверхностей по ГОСТ 9.032.

Дробитель: совместимое оборудование

Дробитель ДО-1М-207.05.002 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи котельной установки:

• Дробилка ДО-1М — одновалковая зубчатая дробилка для измельчения каменного угля до фракции 0–25 мм, прямой родитель запчасти
• Дробилка ВДГ-10 — валковая дробилка горизонтального типа на 10 т/ч — родственная серия в той же линейке
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч для крупных котельных установок
• Транспортёр скребковый ТС-2-30 — смежный узел топливоподачи — транспортировка измельчённого угля от дробилки к котлу
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

Дробитель ДО-1М-207.05.002 — типовая запасная часть одновалковой зубчатой дробилки угля для подготовки угольной фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (сегменты, плиты, валки дробильные, корпусы подшипника, шкивы, винты натяжные) — в каталоге запчастей дробилки ДО-1М. При оформлении заявки укажите заводской номер дробилки и год выпуска для уточнения модификации посадочных поверхностей.

Дробитель: заказ и доставка

Дробитель ДО-1М-207.05.002 отливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 7 до 12 рабочих дней с учётом литья, термообработки и механической обработки. Складская позиция отгружается в день поступления оплаты. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС, а также возможна почтовая отправка для небольших партий. Упаковка — деревянный ящик с обвязкой металлической лентой, рабочая поверхность дробителя защищается прокладочным материалом от ударов и царапин при перевозке.

При оформлении заказа Дробитель указывайте номер чертежа ДО-1М-207.05.002, тип дробилки и количество. По запросу предоставляются паспорт качества, сертификат на материал стали 110Г13Л, протокол контроля твёрдости. Возможно изготовление Дробитель из стали 35Л / 45Л для удешевления или с наплавкой износостойким сплавом для повышения ресурса работы в условиях высокозольных углей. Для котельных, работающих с углем повышенной зольности и большим содержанием минеральных примесей, рекомендуется заказывать дробитель с двойным слоем износостойкой наплавки твердосплавным электродом — это даёт двукратный прирост ресурса работы по сравнению со стандартным литым исполнением и снижает частоту плановых остановок на замену.
