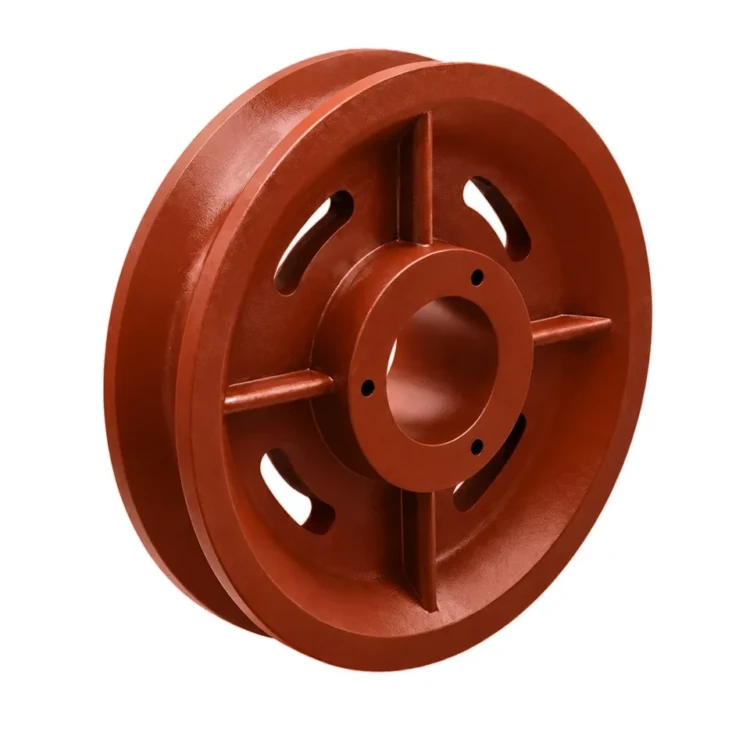

Блок Д 160. 29Е3-234

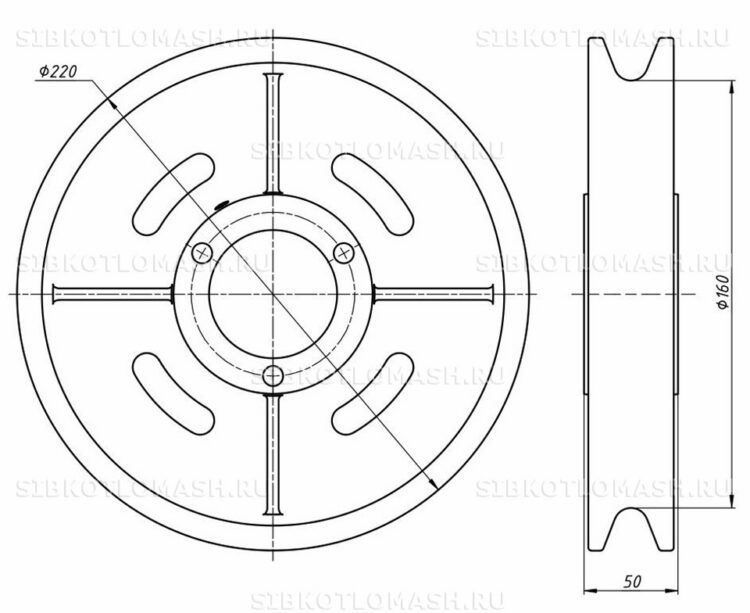

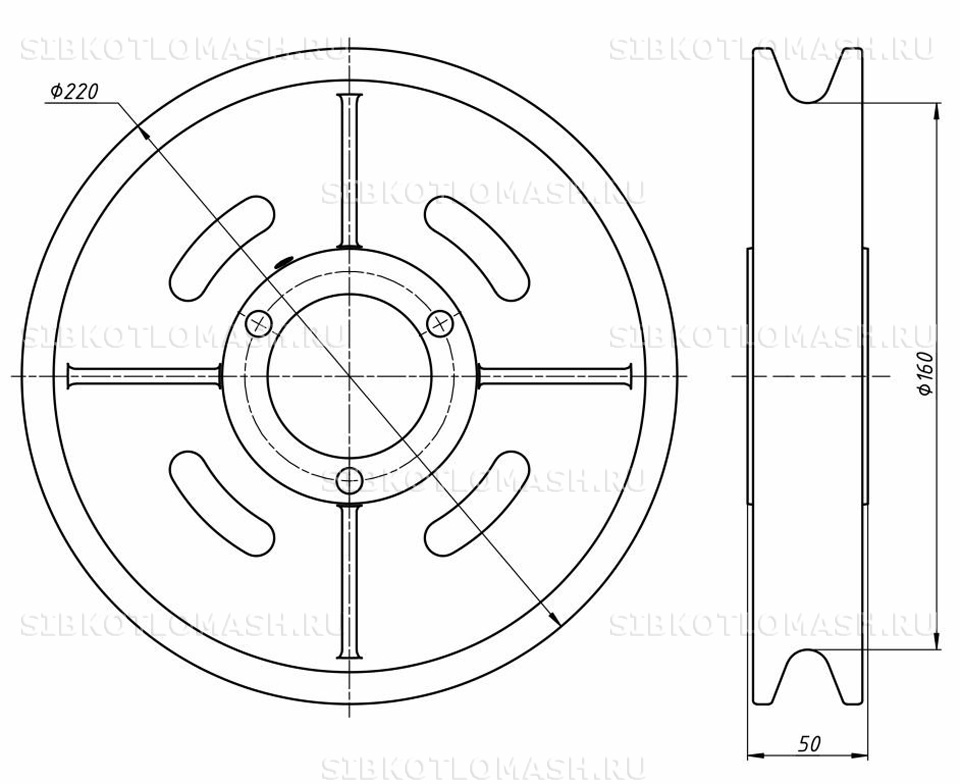

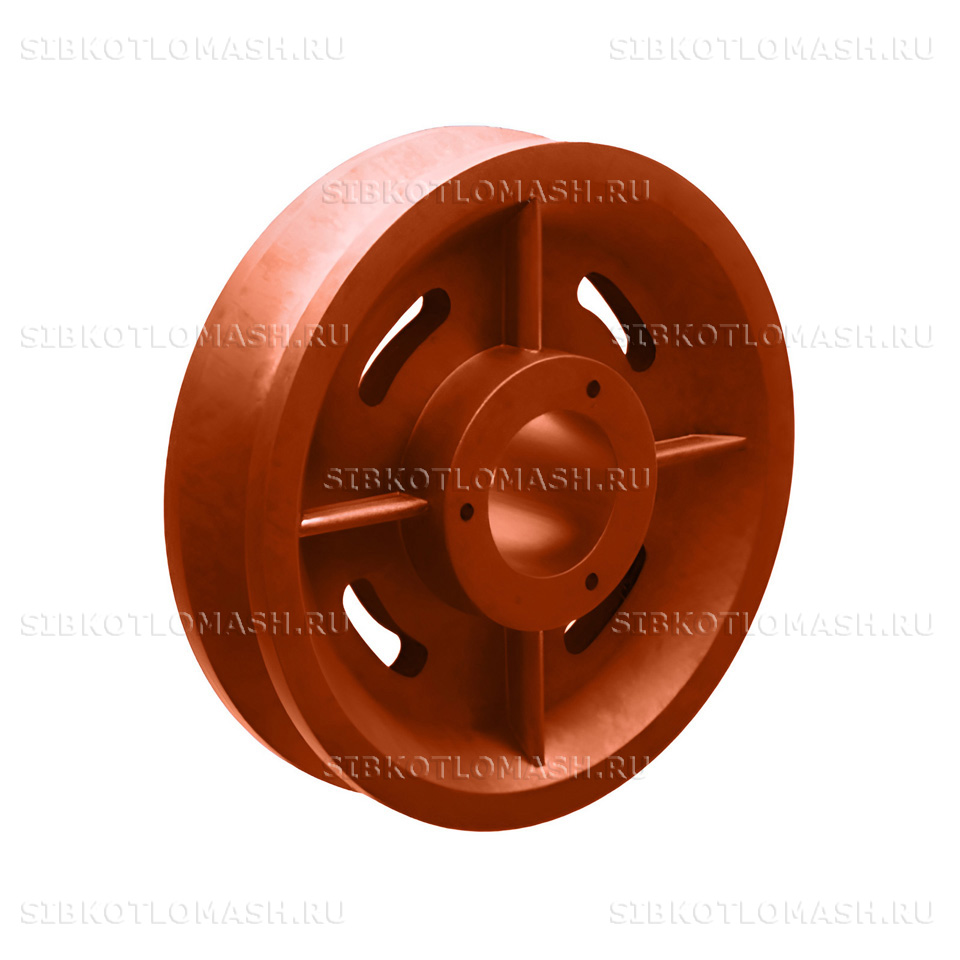

Блок Д 160 29Е3-234 — запасная часть подъёмника скрепково-ковшового производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой канатный ролик-блок диаметром 160 мм без рамы. Применяется в составе поддерживающих и направляющих узлов подъёмника ПСКМ, а также как сменная позиция к блокам в сборе серии 29Е3-368 и 29Е5-08.

Блок Д 160: назначение и применяемость

Блок Д 160 29Е3-234 устанавливается в составе поддерживающих канатных узлов подъёмника ПСКМ-0,5-75°, ПСКМ-0,5-65°, ПСКМ-0,35-75° и ПСКМ-0,35-65°. Канавка на наружной поверхности блока служит дорожкой качения для каната подъёмника. По мере наработки блока канавка вырабатывается, и при глубине выработки более 1 мм блок подлежит замене для сохранения целостности каната.

Блок монтируется на оси рамы поддерживающего узла через подшипник качения. Замена блока выполняется с разборкой узла: снимается крышка, выпрессовывается ось с подшипниками, заменяется ролик-блок, узел собирается обратно с новой смазкой. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Артикул 29Е3-234 относится к серии запасных частей подъёмников ПСК ранних модификаций, но за счёт унификации применяется и в современных ПСКМ — это упрощает ремонт парка подъёмников разных лет выпуска. Один поддерживающий блок в сборе содержит 1 шт. ролика 29Е3-234. На один подъёмник используется 2–4 шт. в зависимости от длины пути.

Блок Д 160: материалы и изготовление

Блок Д 160 изготавливается литьём из серого чугуна СЧ-20 по ГОСТ 1412-85. Серый чугун выбран за его коррозионную стойкость во влажной агрессивной среде шлакосборного канала, лёгкость литья по форме сложного профиля канавки и хорошие демпфирующие свойства, снижающие шум работы блока. По требованию заказчика возможно изготовление из износостойкого чугуна СЧ-25 или из стального литья 25Л для повышения ресурса в условиях работы с особо абразивным шлаком.

Технология изготовления: литьё в песчано-глинистые формы с последующим отжигом для снятия литейных напряжений и улучшения механической обрабатываемости. Механическая обработка включает проточку посадочного диаметра под подшипник, проточку канавки под канат по радиусу профиля, фрезеровку торцевых поверхностей. Допуск по диаметру канавки — ±0,2 мм, по посадочному диаметру — ±0,05 мм.

Контроль ОТК: внешний осмотр литья на наличие усадочных раковин и трещин, замер посадочного диаметра и диаметра канавки, проверка плоскостности торцов. Финишная обработка — антикоррозионная грунтовка и эмаль по ГОСТ 9.032. Каждый блок маркируется клеймом партии. Расчётный ресурс — 25 000–30 000 часов наработки подъёмника при штатной эксплуатации с регулярной смазкой подшипника.

Блок Д 160: совместимое оборудование

Блок Д 160 29Е3-234 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

Блок Д 160 — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Блок Д 160: заказ и доставка

Блок Д 160 29Е3-234 отливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней с учётом литья, отжига и механической обработки. Складская позиция отгружается в день поступления оплаты. Минимальная партия — 1 шт., оптимальная для подъёмника — 2–4 шт. с резервом. См. каталог запчастей подъёмников.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС, а также возможна почтовая отправка. Упаковка — картонная коробка с прокладочным материалом для защиты канавки блока от сколов и царапин при перевозке. Для крупных партий — деревянный ящик с обвязкой металлической лентой.

При оформлении заказа Блок Д 160 указывайте номер чертежа 29Е3-234, диаметр штатного каната подъёмника, модель и количество. По запросу предоставляются паспорт качества, сертификат на материал чугуна СЧ-20, фотоотчёт перед отгрузкой. Возможно изготовление из износостойкого чугуна СЧ-25, стального литья 25Л или с наплавкой канавки твердосплавным электродом для повышения ресурса работы блока.
