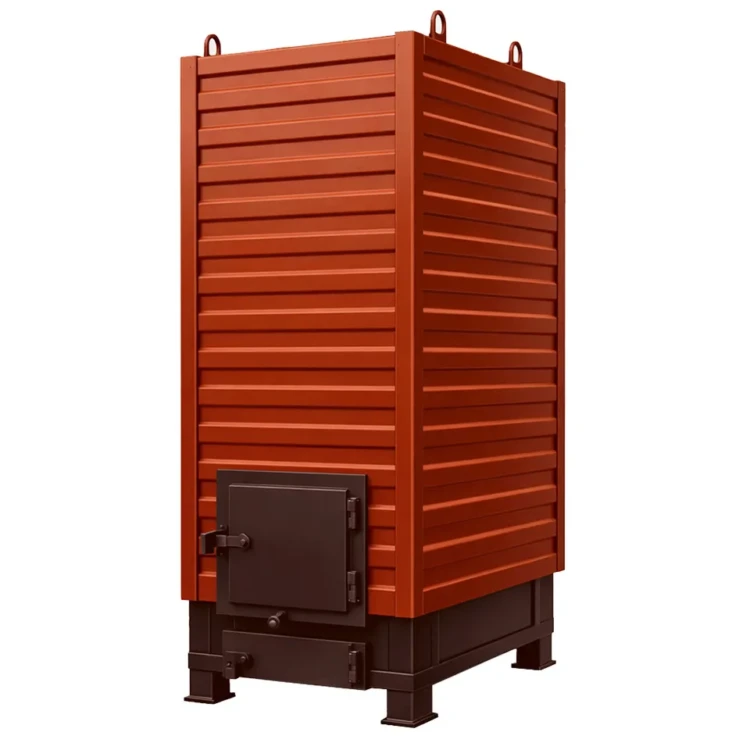

Котел КВр-0,12-95

«Котел КВр-0,12-95» — стальной водогрейный котёл с ручной загрузкой топлива и теплопроизводительностью 0,12 МВт. Применяется в индивидуальных и блочно-модульных котельных малой мощности, обеспечивает теплоноситель температурой до 95 °C для систем отопления и горячего водоснабжения частных домов, небольших административных зданий, объектов сельского хозяйства и удалённых производств, работающих на каменном и буром угле.

Котел КВр-0,12-95: назначение и область применения

Котел КВр-0,12-95 закрывает потребности котельных с тепловой нагрузкой около 0,1–0,12 МВт, где основой энергобаланса служит твёрдое топливо ручной подачи. Расчётная тепловая мощность 0,12 МВт (0,1 Гкал/ч) при температурном графике сетевой воды 70/95 °C обеспечивает отопление объектов площадью до 1 200 м² при высоте потолков 3 метра, что соответствует индивидуальному жилому дому, фермерскому хозяйству или небольшому ремонтному цеху.

Агрегат востребован в местах с собственной топливной базой — на сельскохозяйственных предприятиях, удалённых от газовых сетей посёлках, дачных кооперативах, придомовых и блочно-модульных котельных, рассчитанных на одно здание или группу строений. Котел КВр-0,12-95 рассчитан на работу с естественной или принудительной тягой, что упрощает требования к высоте дымовой трубы и ширине газохода. Расчётный расход топлива составляет около 18–23 кг/ч на каменном угле — показатель пропорционально возрастает при работе на буром угле и низкосортных смесях. Параметры и конструкция отвечают требованиям ГОСТ 30735-2001 «Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия».

Котел КВр-0,12-95: устройство и принцип работы

Котел КВр-0,12-95 имеет конструкцию, отработанную для устойчивой работы на ручной загрузке угля: стальной водотрубный корпус газоплотного исполнения с лёгкой теплоизоляцией и обшивкой. Топочная камера экранирована радиационным пакетом труб, конвективная часть собрана из четырёх подвесных пакетов с развитой поверхностью нагрева. Загрузка топлива и удаление шлака выполняются вручную через фронтальную топочную дверцу, что исключает необходимость в механических питателях и упрощает обслуживание агрегата силами одного оператора.

Принцип работы основан на естественной циркуляции теплоносителя в контуре котла: сетевая вода поступает в нижний коллектор, поднимается по экранным и конвективным трубам, нагревается до 95 °C и отводится в систему через верхний коллектор. Расход воды через котёл при номинальном режиме составляет около 8 м³/ч, объём водяного пространства — около 0,2 м³, рабочее давление — до 0,6 МПа. Уравновешенная тяга поддерживается дутьевым вентилятором и дымососом небольшой производительности, что обеспечивает расчётный КПД 80–81 % при горении слоя угля на колосниковой решётке.

Котёл оснащается щитом управления, манометром МП-3У-10 и термометрами ТТЖ-М 0…+150 °C на подающем и обратном трубопроводах, предохранительной арматурой и запорными вентилями. В отопительный период агрегат работает в диапазоне нагрузок 30–100 % от номинала; режим горения и расход топлива регулируются вручную — изменением частоты загрузки и положения шибера на воздуховоде первичного дутья.

Котел КВр-0,12-95: преимущества

• Стальной газоплотный корпус с лёгкой обшивкой и изоляцией не требует обмуровки и фундаментных работ при монтаже.
• Малые габариты 1300×850×2300 мм и масса около 800 кг позволяют разместить котёл в индивидуальной котельной без расширения дверных проёмов.
• Ручная загрузка угля и шлакоудаление через фронтальную дверцу снимают зависимость от электропитания механических питателей и упрощают эксплуатацию в посёлках.
• Возможность работы с естественной или принудительной тягой делает агрегат универсальным под существующий газоход и дымовую трубу здания.
• КПД 80–81 % на каменном угле — показатель, сравнимый с механизированными котлами того же класса мощности при значительно более низкой стоимости комплекта.
• Совместимость с местными каменными и бурыми углями местной добычи снижает себестоимость гигакалории по сравнению с привозным газом или дизельным топливом.
• Расчётный ресурс при соблюдении водно-химического режима составляет не менее 10 лет, гарантия завода — 18 месяцев со дня ввода в эксплуатацию.

Котел КВр-0,12-95: комплектация котельной

Для полноценной работы котельной с агрегатом Котел КВр-0,12-95 рекомендуется следующее оборудование:

• Вентилятор ВД-2,7-3000 — дутьё первичного воздуха в зону горения слоя
• Дымосос Д-3,5М — отвод дымовых газов и поддержание разрежения в топке
• Циклон ЦН-15-200х1УП — улавливание уноса золы из дымовых газов
• Водоподготовительная установка ВПУ-1.0 — умягчение подпиточной воды теплосети

Состав и стоимость комплекта уточняйте при оформлении заказа.
