Золоуловитель ЗУ-2-1

«Золоуловитель ЗУ-2-1» — горизонтальный инерционный циклон в правостороннем исполнении для сухой газоочистки малых угольных котельных мощностью 0,1–0,2 Гкал/ч. Производительность аппарата 1200 м³/ч, температура газов на входе до 280 °С, размер улавливаемых частиц золы — от 50 мкм.

Золоуловитель ЗУ-2-1: назначение и область применения

Золоуловитель ЗУ-2-1 закрывает потребности малых индивидуальных котельных в первичной очистке дымовых газов от золы при сжигании угля. Аппарат устанавливается в дымоходе перед тяговым агрегатом и улавливает крупную фракцию золы, защищая дымосос и дымовую трубу от абразивного износа. Применяется на котлах теплопроизводительностью 0,1–0,2 Гкал/ч с расходом дымовых газов 900–1400 м³/ч.

Типичные объекты установки — индивидуальные котельные дачных кооперативов, фельдшерско-акушерских пунктов, сельских магазинов, придорожных кафе, малых производственных цехов и фермерских хозяйств. Малые габариты делают аппарат удобным для модернизации частных котельных, в которых ранее использовался открытый выброс газов в дымовую трубу.

Конструкция и эксплуатационные параметры соответствуют общим требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны». Поставляется в собранном виде с заводской документацией и сертификатом соответствия ТР ТС 010/2011.

Золоуловитель ЗУ-2-1: устройство и принцип работы

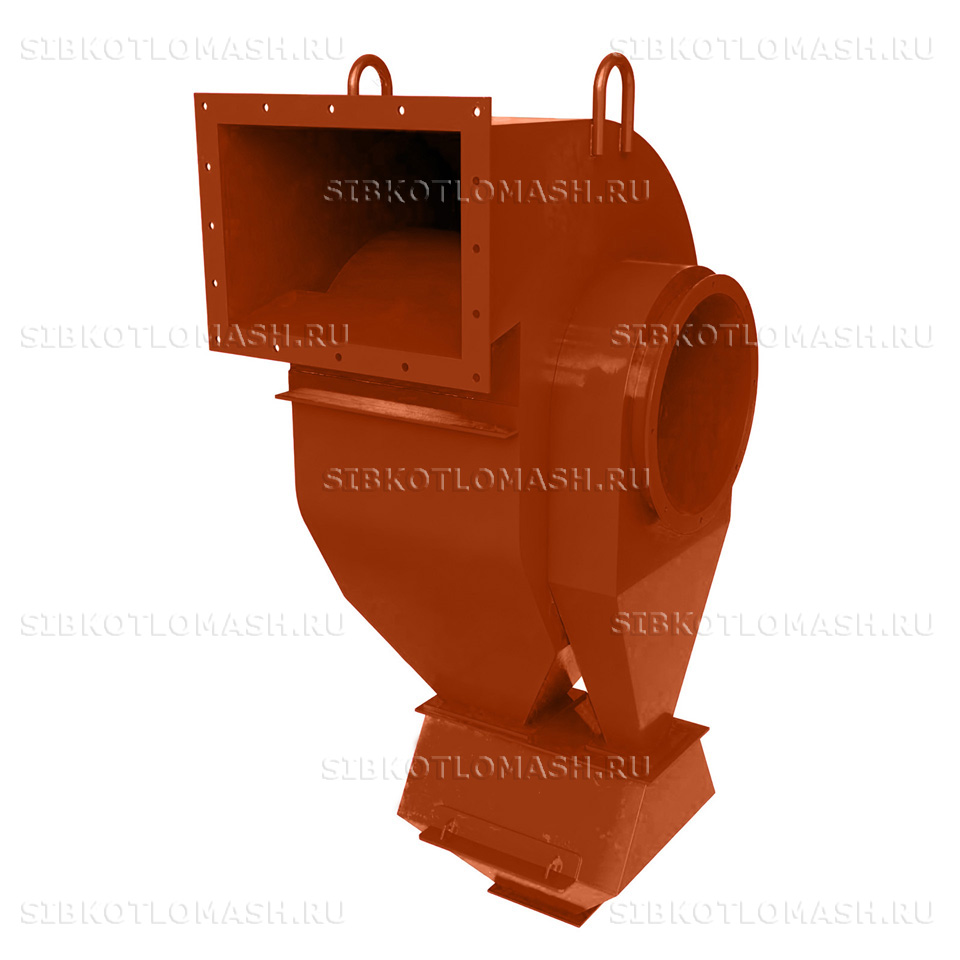

Золоуловитель ЗУ-2-1 имеет конструкцию, отработанную в типоряду малых горизонтальных циклонов. В составе аппарата: сварной корпус с криволинейными стенками, прямоугольный входной фланец 240×470 мм, выходной патрубок Ø335 мм с правым направлением отвода, бункер-осадитель и сборный бункер с шиберным затвором.

Принцип работы — инерционная сепарация золы во вращательном потоке: дымовые газы поступают через входное отверстие, движутся между криволинейными стенками корпуса, и под действием центробежной силы крупные частицы отбрасываются к стенкам и оседают в нижний бункер. Очищенный газ отводится через выходной патрубок к дымососу. Правое направление потока означает, что выходной патрубок располагается справа от направления входящего газа — это удобно при размещении дымососа справа от котла.

Золоуловитель ЗУ-2-1 устанавливается в горизонтальном или наклонном участке газохода между котлом и дымососом, на закладные элементы фундаментной плиты или металлоконструкции площадки. При работе с буроугольной золой, склонной к слипанию, периодическое лёгкое постукивание по корпусу снимает налипание со стенок и облегчает выгрузку через шиберный затвор.

Номинальная производительность 1200 м³/ч, коэффициент очистки 80 %, температура газов до 250 °С (кратковременно 280 °С), аэродинамическое сопротивление 70 мм вод. ст. Корпус выполнен из углеродистой стали с антикоррозионным покрытием, габариты 870×750×1625 мм, масса 130 кг. Малая масса позволяет смонтировать аппарат силами 2 человек без подъёмного крана.

Удаление уловленной золы производится вручную через шиберный затвор по графику, зависящему от зольности применяемого угля и интенсивности работы котла. Для большинства малых индивидуальных котельных достаточно одной выгрузки в неделю.

Установка золоуловителя ЗУ-2-1 в газоход малого котла окупается за один отопительный сезон: сокращается износ рабочего колеса дымососа, продлевается межремонтный период дымовой трубы, котёл реже останавливается на чистку конвективных поверхностей. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс малой котельной без капитального ремонта аппарата. Мелкие частицы золы менее 50 мкм проходят через циклон вместе с очищенным газовым потоком.

Золоуловитель ЗУ-2-1: преимущества

• Компактные габариты 870×750×1625 мм — установка в малых частных котельных без капитального строительства
• Минимальная масса 130 кг — монтаж силами двух человек без подъёмного крана
• Низкое сопротивление 70 мм вод. ст. — не перегружает малые дымососы Д-3,5М и ВД-2,7
• Простая конструкция без вращающихся узлов и расходных материалов
• Правое исполнение под размещение дымососа справа от котла
• Зеркальная пара — ЗУ-2-2 с левым направлением потока для альтернативной компоновки
• Срок изготовления от 10 рабочих дней с момента подтверждения заказа

Золоуловитель ЗУ-2-1: применение в котельной

Для полноценной работы котельной с золоуловителем ЗУ-2-1 рекомендуется следующее оборудование:

• Котел КВр-0,12-95 — водогрейный котёл малой мощности на угле
• Котел КВр-0,23-95 — водогрейный котёл индивидуальной котельной
• Дымосос Д-3,5М — тяговый агрегат под производительность 1000–1400 м³/ч
• Вентилятор ВД-2,7-3000 — дутьевой вентилятор для малой угольной топки

Состав и стоимость уточняйте при оформлении заказа.
