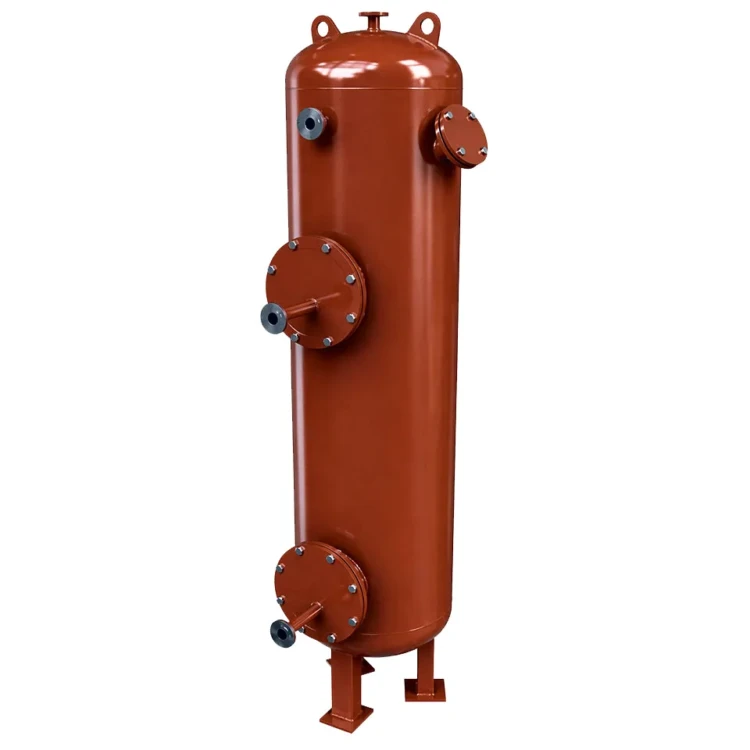

Фильтр ФИПр-0,5-0,6-Na

Фильтр ФИПр-0,5-0,6-Na — натрий-катионитный фильтр противоточного умягчения производительностью 2 м³/ч, обеспечивающий снижение жёсткости воды до ≤ 0,01 мг-экв/л за одну ступень обработки. Фильтр ФИПр-0,5-0,6-Na отличается от параллельноточных фильтров (ФИПа) тем, что регенерирующий раствор NaCl подаётся снизу вверх — навстречу потоку воды при фильтровании. Это обеспечивает более эффективное использование ионообменной смолы и снижение расхода соли на 30–40%. Рабочее давление — 0,6 МПа, диаметр — 500 мм.

Противоточный фильтр 0,5-0,6-Na позволяет заменить двухступенчатую схему (ФИПа I + ФИПа II) одним аппаратом при аналогичном качестве умягчения ≤ 0,01 мг-экв/л. Это снижает металлоёмкость и стоимость водоподготовительной установки ВПУ.

Технические характеристики фильтра ФИПр-0,5-0,6-Na

Фильтр ФИПр-0,5-0,6-Na изготовлен из углеродистой стали Ст3сп. Корпус — вертикальный цилиндр диаметром 500 мм, высота 3200 мм. Ионообменный материал — сульфокатионит КУ-2-8. Противоточная технология регенерации обеспечивает высокую степень регенерации смолы в нижних (выходных по воде) слоях катионита, что и определяет высокое качество умягчения. Расход соли на регенерацию на 30–40% меньше по сравнению с ФИПа I при том же качестве умягчённой воды. Рекомендуется применять с осветлительным фильтром ФОВ для продления ресурса катионита.

Конструкция и принцип работы

Фильтр Фильтр ФИПр-0,5-0,6-Na оснащён: верхним распределительным устройством (ВРУ), нижним коллектором для подачи регенерирующего раствора снизу, средним дренажно-распределительным устройством (СДРУ) для отвода регенерационного раствора и разделения зон. При регенерации: нижняя часть слоя катионита, контактирующая с умягчённой водой, регенерируется наиболее свежим, насыщенным раствором соли — это и обеспечивает глубокое умягчение. После регенерации слой катионита не взрыхляется (в отличие от параллельноточного метода), что сохраняет его структуру.

Противоточное умягчение наиболее экономично при жёсткости воды 3–10 мг-экв/л. Соответствует требованиям СНиП 2.04.02-84.

Применение

Фильтр Фильтр ФИПр-0,5-0,6-Na применяется в системах водоподготовки котельных с паровыми и водогрейными котлами, где требуется жёсткость ≤ 0,01 мг-экв/л. Особенно эффективен при высокой жёсткости исходной воды (5–10 мг-экв/л) — обеспечивает глубокое умягчение за одну ступень. Производство — КЗ Сибкотломаш, г. Бийск.

Поставка и комплектация

Фильтр ФИПр-0,5-0,6-Na поставляется без загрузки или с загрузкой КУ-2-8. Масса корпуса — 430 кг, габариты — 500×3200 мм. Комплект: корпус с ВРУ, НДРУ, СДРУ, арматура, манометры, паспорт сосуда давления. Поставляется в составе ВПУ или отдельно.
