Водоподготовительная установка ВПУ-10.0

Водоподготовительная установка ВПУ-10.0 — блочная Na-катионитовая установка умягчения воды производительностью 10,0 м³/ч для крупных котельных промышленных предприятий и теплосетей. Водоподготовительная установка ВПУ-10.0 готовит подпиточную воду для паровых котлов 16-25 т/ч и водогрейных котельных тепловой мощностью до 30 МВт, обеспечивая глубокое снижение жёсткости и стабильную работу котлоагрегатов на длительных эксплуатационных циклах.

Водоподготовительная установка ВПУ-10.0: назначение и область применения

Водоподготовительная установка ВПУ-10.0 предназначена для крупных производственных и районных котельных с двумя и более паровыми котлами 16-25 т/ч, а также для водогрейных котельных, обслуживающих тепловые сети жилых микрорайонов и промышленных площадок. Установка работает с водой из артезианских скважин, городского водопровода и поверхностных источников после механической предочистки, обеспечивая стабильно низкую остаточную жёсткость в любой сезон.

Параметры и конструкция узла соответствуют требованиям ГОСТ Р 53251-2009 «Оборудование водоочистное» и техническим условиям производителя. Производительность 10,0 м³/ч полностью покрывает подпитку парового котла ДЕ-16 или ДКВр-20 на полной нагрузке с продувкой 5-7 % и резервирует часть мощности для подпитки тепловой сети.

Целесообразно применять Водоподготовительную установку ВПУ-10.0 в типовых паровых котельных с двумя котлоагрегатами 16-25 т/ч, при модернизации натрий-катионитного хозяйства на крупных металлургических, химических и нефтехимических предприятиях, а также в районных котельных большой мощности.

Водоподготовительная установка ВПУ-10.0: устройство и принцип работы

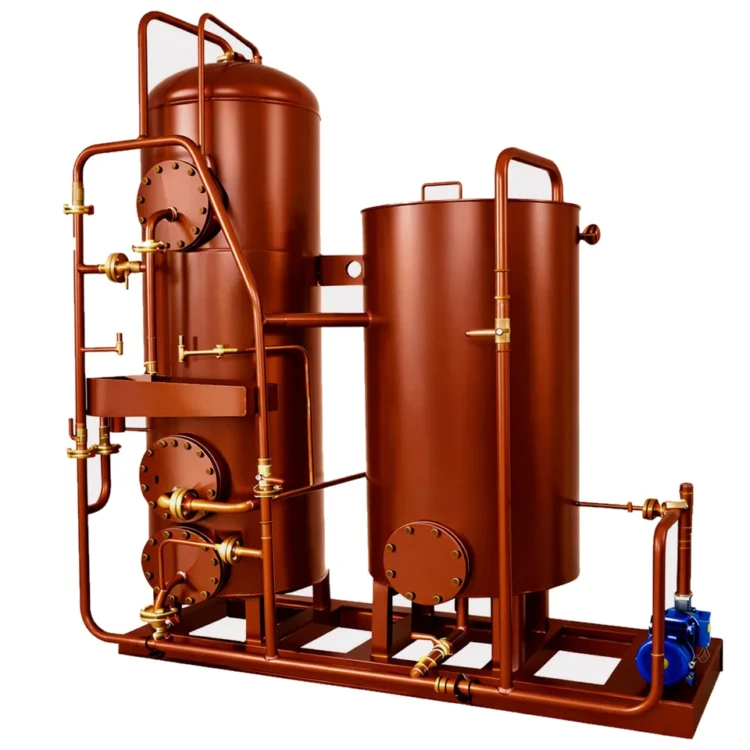

Водоподготовительная установка ВПУ-10.0 имеет блочное исполнение и комплектуется противоточным Na-катионитным фильтром внутренним диаметром 1000 мм с загрузкой катионита КУ-2-8 объёмом 1,78 м³ и массой около 827 кг, баком-солерастворителем диаметром 700 мм и ёмкостью 1,0 м³, электронасосным агрегатом, обвязочными трубопроводами и запорно-регулирующей арматурой. Все основные узлы смонтированы на общей раме с учётом удобства обслуживания.

Принцип работы основан на параллельно-точном Na-катионировании. Исходная вода под рабочим давлением 0,6 МПа подаётся в верхнее распределительное устройство фильтра, проходит через слой катионита КУ-2-8 и слой кварцевого песка-подсыпки высотой 0,9 м сверху вниз и выходит снизу умягчённой. Максимальное рабочее давление в самом катионитном фильтре — 0,4 МПа, температура исходной воды — не более 40 °С.

Регенерация катионита выполняется 6-8 % раствором поваренной соли с расходом NaCl около 80 кг на цикл. Раствор готовится в солерастворителе ёмкостью 1,0 м³ и подаётся в фильтр через эжектор электронасосным агрегатом. Корпус фильтра, бак и трубопроводы изготавливаются из углеродистой стали, нижнее распределительное устройство — из полимерного материала с коррозионно-стойкими щелевыми колпачками.

Цикл работы делится на четыре стадии: фильтрация умягчённой воды, взрыхление слоя катионита обратным потоком отмывной воды, регенерация солевым раствором сверху вниз и финальная отмывка осветлённой водой до нормативной концентрации хлоридов на сбросе. Режим контролируется по двум манометрам и индикатору качества умягчённой воды.

Электронасосный агрегат обеспечивает подачу регенерационного раствора через эжектор и циркуляцию отмывной воды; конструкция насоса допускает работу с солевыми растворами концентрацией до 8 % без ускоренной коррозии проточной части. Расчётный срок службы установки 20 лет, гарантия 18 месяцев со дня ввода в эксплуатацию.

Водоподготовительная установка ВПУ-10.0: преимущества

• Готовый блочный комплект — установка поставляется в заводской готовности, монтаж в котельной без узловой сборки на месте.
• Производительность 10,0 м³/ч полностью покрывает подпитку котлов ДЕ-16, ДКВр-20 и КЕ-25 в типовой схеме с продувкой 5-7 %.
• Внутренний диаметр катионитного фильтра 1000 мм и загрузка КУ-2-8 объёмом 1,78 м³ — оптимизированная под расход 10 м³/ч геометрия и большая обменная ёмкость.
• Солерастворитель ёмкостью 1,0 м³ — большой запас рабочего раствора, регенерации не чаще раза в смену даже при работе на жёсткой исходной воде.
• Расход NaCl 80 кг на цикл — нормированный режим для котельной, работающей в круглосуточной нагрузке.
• Габариты 2850×1220×3400 мм и масса до 1650 кг — установка размещается в типовом помещении водоподготовки крупной котельной.
• Заводское изготовление КЗ «Сибкотломаш» г. Бийск с гидравлическим испытанием каждой обвязки перед отгрузкой.

Водоподготовительная установка ВПУ-10.0: применение в котельной

В составе котельной Водоподготовительная установка ВПУ-10.0 размещается в отдельном помещении водоподготовки между линией исходной воды и питательным баком. Для полноценной работы паровой котельной большой мощности рекомендуется следующее основное оборудование:

• Фильтр ФИПр-1,4-0,6-Na — Na-катионитный фильтр для дублирующей или резервной линии умягчения.
• Фильтр ФИПа I 2,0-0,6 — осветлительный фильтр первой ступени очистки от взвесей.
• Деаэратор ДА-25/8 — атмосферный деаэратор 25 т/ч с баком 8 м³ для удаления растворённого кислорода.
• Паровой котёл ДЕ-16-14 ГМ-О — газо-мазутный котёл-партнёр для крупных производственных котельных.
• Паровой котёл ДКВр-20-13C — двухбарабанный котёл с топкой ТЧЗ для каскадных схем большой мощности.
• Паровой котёл КЕ-25-14С — котёл со слоевым сжиганием угля и максимальной для линейки производительностью.

Точный состав комплекта поставки уточняйте при оформлении заказа исходя из тепловой схемы и качества исходной воды конкретного объекта.
