Паровой котел ДЕ-16-14 ГМ-О

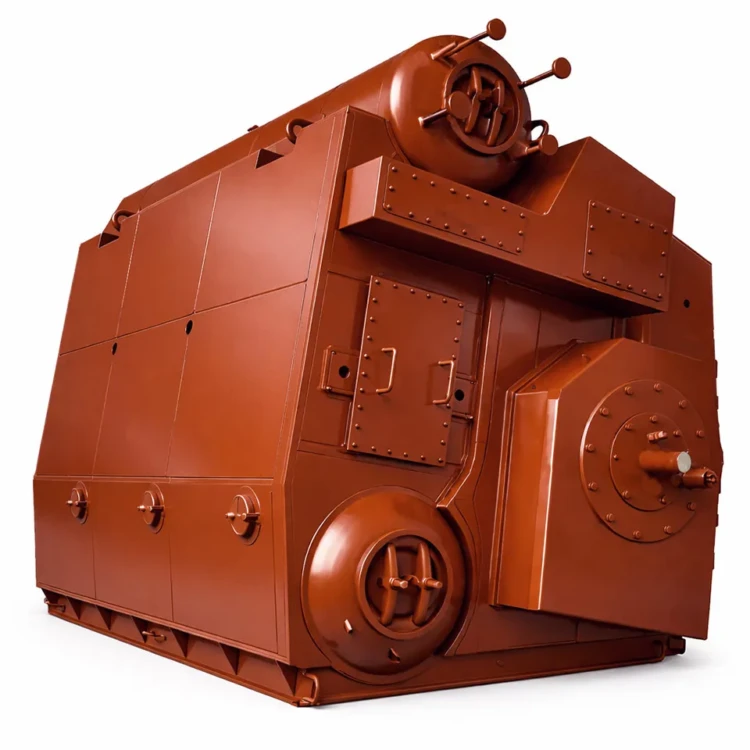

Паровой котел ДЕ-16-14 ГМ-О — стационарный двухбарабанный вертикально-водотрубный агрегат для выработки 16 т/ч насыщенного пара рабочим давлением 1,3 МПа при сжигании природного газа или мазута. Блок котла поставляется в обшивке и изоляции со встроенной горелкой ГМ-10, что обеспечивает заводскую готовность к монтажу и сокращает сроки пусконаладки. Обозначение Е-16-1,4ГМ соответствует типоразмеру по ГОСТ, ДЕ — историческое заводское обозначение двухбарабанного газомазутного котла серии ДЕ с односторонним обогревом топки. КЗ «Сибкотломаш» г. Бийск изготавливает котёл с заводскими гарантиями и поставкой по РФ и странам ЕАЭС.

Паровой котел ДЕ-16-14 ГМ-О: назначение и область применения

Паровой котел ДЕ-16-14 ГМ-О востребован в составе промышленных и отопительно-производственных котельных крупной мощности, где требуется устойчивая выработка технологического пара или теплоносителя для систем отопления и горячего водоснабжения. Агрегат закрывает потребности предприятий пищевой, химической, фармацевтической, нефтеперерабатывающей, металлургической и целлюлозно-бумажной промышленности, мясокомбинатов, молочных и масложировых заводов, тепличных комплексов и крупных муниципальных котельных.

Конструкция и автоматика котла позволяют размещать его в стационарных кирпичных и блочно-модульных котельных, в том числе на удалённых производственных площадках. Расчётный режим работы — выдача насыщенного пара температурой 194 °С при давлении до 13 кгс/см², чего достаточно для большинства технологических потребителей: пропарочных и варочных аппаратов, теплообменников, сушильных установок, систем стерилизации и автоклавов. Производитель проектирует изделие в соответствии с требованиями ГОСТ 10617-83 «Котлы паровые стационарные с естественной циркуляцией паропроизводительностью свыше 4 до 25 т/ч. Общие технические условия», что обеспечивает совместимость с типовыми проектами котельных и стандартные присоединительные размеры. В заводских котельных и малых ТЭЦ агрегат часто работает в паре с одним-двумя резервными котлами той же серии — это позволяет проводить регламентное обслуживание без остановки технологического процесса.

Паровой котел ДЕ-16-14 ГМ-О: устройство и принцип работы

Паровой котел ДЕ-16-14 ГМ-О выполнен по характерной для серии конструктивной схеме «D»: топочная камера расположена сбоку от конвективного пучка, образованного вертикальными кипятильными трубами, развальцованными в верхнем и нижнем барабанах. Образующие топочную камеру элементы — фронтовой, боковой и задний экраны — формируют замкнутое радиационное пространство с односторонним обогревом. Внутренний диаметр верхнего и нижнего барабанов — 1000 мм, что унифицировано для всей серии ДЕ и позволяет использовать общие сборочные узлы и арматуру независимо от мощности.

Циркуляция воды естественная: из нижнего барабана питательная вода поступает в трубы конвективного пучка, при нагреве преобразуется в пароводяную смесь и поднимается в верхний барабан, откуда сепарируемый сухой насыщенный пар идёт к потребителю. В днищах барабанов размещены лазы, обеспечивающие свободный доступ внутрь при профилактических осмотрах. На фронтовой части блока установлена газомазутная горелка ГМ-10, способная работать как на природном газе, так и на резервном жидком топливе. Расчётный КПД при работе на газе достигает 93,1 %, на мазуте — 90,12 %. Расход топлива составляет 1141 м³/ч на природном газе и 1088 кг/ч на мазуте.

Конструктивная схема ДЕ-серии отработана отечественной котельной школой за десятилетия эксплуатации: блок котла собирается на стапеле в заводских условиях, проходит гидравлические испытания и поставляется заказчику в максимальной заводской готовности. На площадке остаётся только подключить трубопроводы пара, питательной воды, газа и установить вспомогательное оборудование — экономайзер, дутьевой вентилятор, дымосос и автоматику безопасности.

Паровой котел ДЕ-16-14 ГМ-О: преимущества

• Двухтопливная конструкция с горелкой ГМ-10 позволяет переходить с природного газа на резервное жидкое топливо без переоборудования.
• Высокий КПД до 93,1 % обеспечивается экранированной топочной камерой и оптимальной компоновкой поверхностей нагрева.
• Поставка в обшивке и изоляции со встроенной горелкой сокращает сроки монтажа и пусконаладки на площадке заказчика.
• Двухбарабанная схема с естественной циркуляцией устойчива к колебаниям тепловой нагрузки и не требует циркуляционных насосов.
• Лазы в днищах барабанов упрощают внутренние осмотры и сокращают трудоёмкость планового обслуживания.
• Соответствие ГОСТ 10617-83 гарантирует совместимость с типовыми проектами котельных и взаимозаменяемость по присоединениям.
• Унифицированный диаметр барабанов 1000 мм со всей серией ДЕ упрощает поставку запасных частей и капитальные ремонты.

Паровой котел ДЕ-16-14 ГМ-О: комплектация котельной

Для полноценной работы котельной с Паровой котел ДЕ-16-14 ГМ-О рекомендуется следующее оборудование:

• Экономайзер ЭБ-1-330 — подогрев питательной воды дымовыми газами
• Дымосос ДН-11,2-1500 — отвод дымовых газов из газохода
• Вентилятор ВДН-9-1500 — подача воздуха на горение в горелку
• Установка водоподготовки ВПУ-12.0 — химводоочистка для защиты поверхностей нагрева
• Деаэраторная колонка КДА-150 — удаление кислорода и углекислоты из питательной воды
• Фильтр ФСУ-3,0-0,6-С — натрий-катионитовая ступень умягчения исходной воды

Состав и стоимость уточняйте при оформлении заказа.
