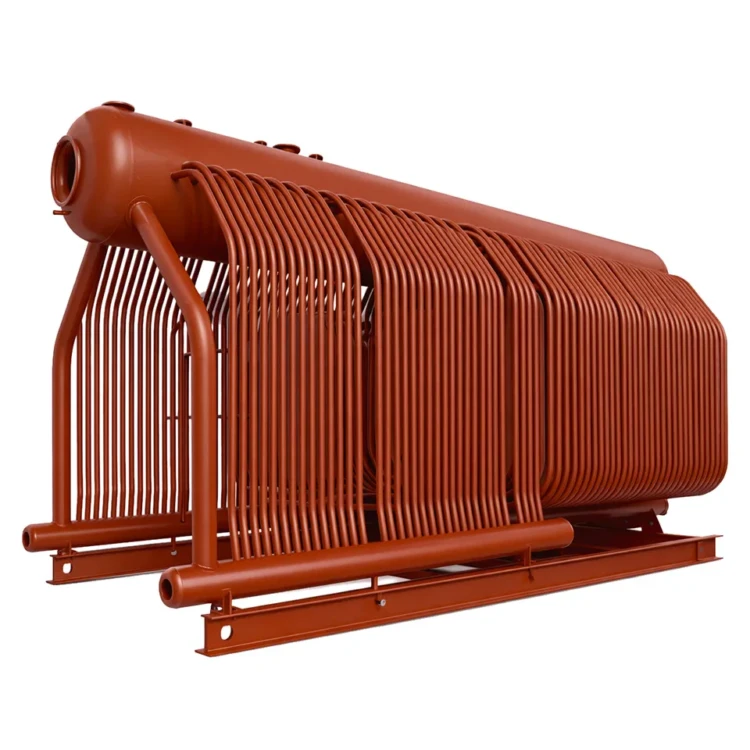

Паровой котел ДКВр-20-13C (ТЧЗ)

Паровой котел ДКВр-20-13C (ТЧЗ) — стационарный двухбарабанный вертикально-водотрубный агрегат для выработки насыщенного пара на твёрдом топливе паропроизводительностью 20 т/ч. Блок котла отгружается тремя крупными сборочными узлами (конвективный блок, передний и задний топочные блоки) либо россыпью и рассчитан на работу с топкой с цепной решёткой обратного хода (ТЧЗ), которая поставляется отдельной позицией и подбирается под сжигание каменного или бурого угля. Обозначение Е-20-1,4Р соответствует типоразмеру по ГОСТ, ДКВр — историческое заводское обозначение двухбарабанного вертикально-водотрубного реконструированного котла, индекс «С» указывает на твёрдотопливное исполнение, а ТЧЗ в скобках — на рекомендуемую топку с цепной решёткой обратного хода.

Паровой котел ДКВр-20-13C (ТЧЗ): назначение и область применения

Паровой котел ДКВр-20-13C (ТЧЗ) применяется на крупных промышленных предприятиях, промышленно-отопительных котельных и небольших ТЭЦ, где требуется устойчивая выработка насыщенного пара давлением до 1,3 МПа. Его устанавливают в котельных деревообрабатывающих, пищевых, химических, целлюлозно-бумажных, металлургических и строительных производств, а также на крупных объектах жилищно-коммунального комплекса и тепличных хозяйствах.

Оборудование закрывает задачи технологического пароснабжения, отопления, горячего водоснабжения и вентиляции. Пар востребован для сушки, стерилизации, пастеризации, нагрева реакторов, разогрева мазута и вязких нефтепродуктов, а также для привода паровых турбин небольшой мощности в составе промышленных ТЭЦ. Связка с топкой ТЧЗ обеспечивает устойчивое сжигание каменного и бурого угля фракционного состава 0–40 мм без участия оператора, что критично для круглосуточных производств с ограниченным штатом.

Конструкция, арматура, контрольно-измерительные приборы и защита соответствуют требованиям ГОСТ 10617-83 «Котлы паровые стационарные с естественной циркуляцией паропроизводительностью свыше 4 до 25 т/ч. Общие технические условия», что допускает эксплуатацию агрегата на объектах, поднадзорных Ростехнадзору.

Паровой котел ДКВр-20-13C (ТЧЗ): устройство и принцип работы

Паровой котел ДКВр-20-13C (ТЧЗ) построен на двух горизонтально расположенных барабанах из низколегированной котельной стали, соединённых развитым конвективным пучком и экранами из бесшовных стальных труб. Верхний барабан удлинён и несёт сепарационные устройства, питательную трубу и паросборные элементы, нижний выполняет функции шламоотстойника и коллектора. Обогреваемые и опускные трубы образуют замкнутый контур естественной циркуляции без применения насосов котловой воды.

Топочная камера экранирована по боковым стенам и разделена шамотной перегородкой на собственно топку и камеру догорания. В связке с топкой с цепной решёткой обратного хода ТЧЗ уголь подаётся из бункера на медленно движущуюся решётку, где последовательно проходит стадии подсушки, воспламенения, активного горения и выжига кокса. Такая схема обеспечивает устойчивый выход паспортного КПД, равномерную нагрузку по длине решётки и минимальные выбросы несгоревших частиц.

Сборная трёхблочная компоновка упрощает транспортировку и монтаж на крупных площадках: конвективный блок, передний и задний топочные блоки доставляются раздельно, стыкуются на фундаменте и обмуровываются. Верхний барабан оснащён двумя предохранительными клапанами, один из которых контрольный, а также манометром, сниженными указателями уровня воды, главным паровым вентилем и штуцерами пробоотбора пара и воды.

Серия ДКВр выпускается десятилетиями с минимальными доработками, поэтому накоплена обширная эксплуатационная статистика, легко прогнозируются межремонтные интервалы, а запасные части и комплектующие взаимозаменяемы между типоразмерами и между исполнениями с разными топками.

Паровой котел ДКВр-20-13C (ТЧЗ): преимущества

• Естественная циркуляция в контуре «верхний-нижний барабан» — нет циркуляционных насосов, минимум энергозатрат и высокая эксплуатационная надёжность
• Паропроизводительность 20 т/ч закрывает потребность крупных производств и небольших промышленных ТЭЦ в одной машине
• Топка с цепной решёткой обратного хода ТЧЗ обеспечивает автоматическую подачу и выжиг угля без постоянного участия оператора
• Трёхблочная сборная конструкция облегчает логистику и монтаж на площадке с ограниченным подъездом
• Ремонтопригодная сборная конструкция с большим ресурсом и возможностью поэтапной замены экранных и конвективных пучков
• Широкая унификация по запасным частям и вспомогательному оборудованию всей серии ДКВр снижает стоимость владения
• Совместимость с типовыми системами водоподготовки, золоудаления, автоматики безопасности и регулирования нагрузки

Паровой котел ДКВр-20-13C (ТЧЗ) выгодно отличается от моноблочных водотрубных агрегатов возможностью работы на местном угле без перевода котельной на дорогое жидкое или газообразное топливо. Это делает агрегат оптимальным выбором для крупных промплощадок, промышленных ТЭЦ и ЖКХ-объектов угольных регионов.

Паровой котел ДКВр-20-13C (ТЧЗ): комплектация котельной

Для полноценной работы котельной с котлом ДКВр-20-13C (ТЧЗ) рекомендуется следующее оборудование:

• Топка ТЧЗМ-2-2,7-5,6 — цепная механическая решётка обратного хода
• Экономайзер БВЭС-V-1 — блочный экономайзер подогрева питательной воды
• Вентилятор ВДН-12,5-1500 — дутьевой вентилятор подачи воздуха
• Дымосос ДН-13-1500 — отвод продуктов сгорания
• Циклон батарейный ЦБ-42 — очистка дымовых газов (2 шт.)

Паровой котел ДКВр-20-13C (ТЧЗ) отгружается тремя сборочными блоками или россыпью. Состав комплекта и итоговую стоимость уточняйте при оформлении заказа.
