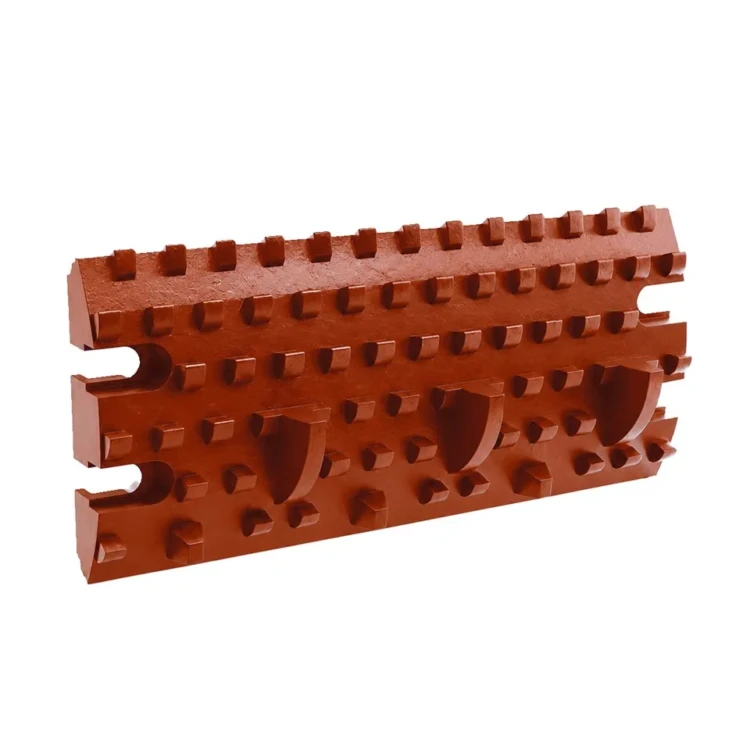

Сегмент Б. ДО-1М-297.01.02.007

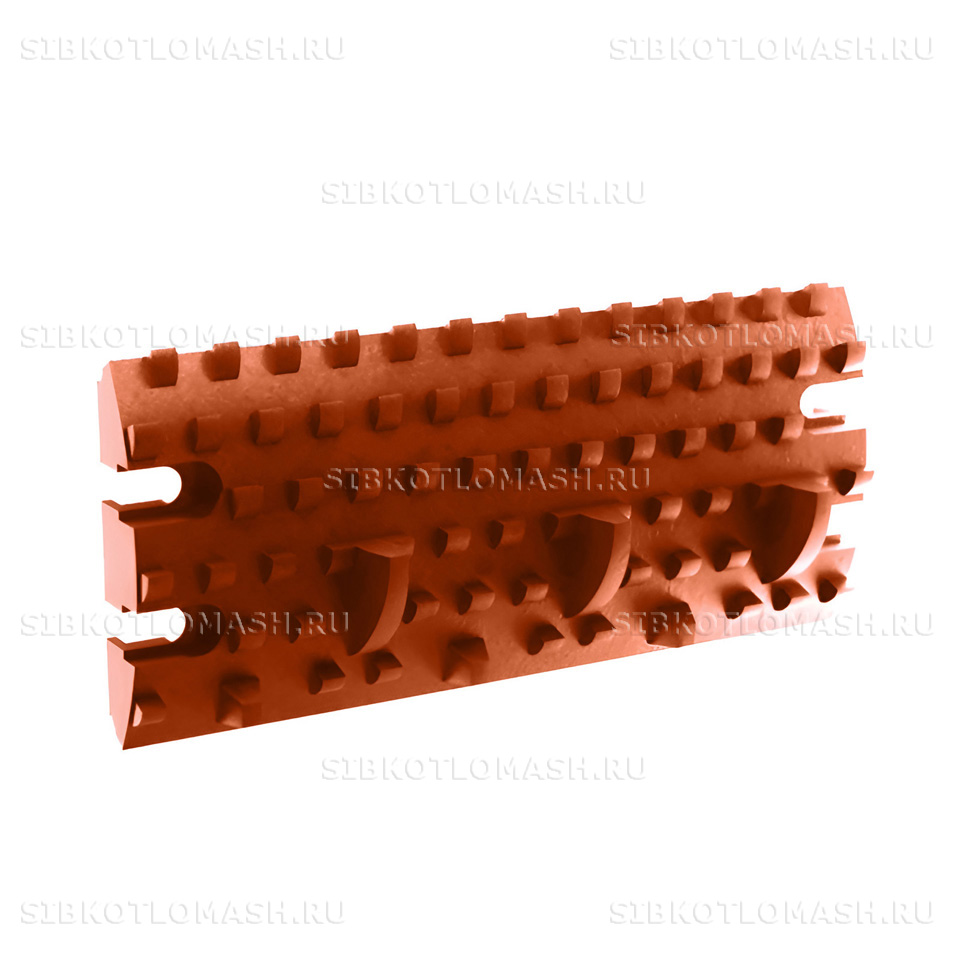

Сегмент Б зубчатый ДО-1М-297.01.02.007 — запасная часть дробильного валка угольной одновалковой дробилки ДО-1М производства КЗ «Сибкотломаш» г. Бийск. Сегмент Б зубчатый представляет собой литой стальной зубчатый сегмент с мелкими зубьями, входящий в состав дробильного валка вместе с сегментом А (с крупными зубьями). Обеспечивает финишное измельчение угля до требуемой фракции 0–40 мм.

Сегмент Б зубчатый: назначение и применяемость

Сегмент Б зубчатый ДО-1М-297.01.02.007 устанавливается на дробильном валке дробилки ДО-1М (производительность до 30 т/ч, диаметр валка Ø450 мм, длина 500 мм). Валок собирается из шести зубчатых сегментов, чередующихся между собой — 3 шт. сегментов А (с крупными зубьями) и 3 шт. сегментов Б (с мелкими зубьями).

Сегмент Б с мелкими зубьями выполняет финишное измельчение угля после первичного дробления сегментами А. Уголь, измельчённый сегментами А до промежуточной крупности 80–120 мм, далее перерабатывается сегментами Б до требуемой выходной фракции 0–40 мм. Двухступенчатая схема дробления обеспечивает равномерный гранулометрический состав угля для последующего сжигания в топках котлов. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена сегмента Б требуется при сильном износе зубьев (более 50% высоты), появлении трещин в литом теле или нарушении крепления к ступицам валка. Расчётный ресурс работы при штатной эксплуатации с углем средней зольности — не менее 8 000 часов наработки дробилки. Износ мелких зубьев Сегмента Б обычно идёт быстрее, чем у Сегмента А, поэтому замена Б может потребоваться раньше.

Сегмент Б зубчатый: материалы и изготовление

Сегмент Б зубчатый изготавливается стальным литьём из марганцовистой стали 110Г13Л по ГОСТ 977-88. Сталь 110Г13Л выбрана за её исключительную износостойкость при ударно-абразивном изнашивании — это критично для зубчатых сегментов валка, работающих с дробящимся углем под высокой нагрузкой. Унификация материала со ступицами и сегментами А упрощает технологию ремонта.

Технология изготовления: литьё в песчано-глинистые формы с последующей термообработкой — закалкой в воду от 1050 °C для стали 110Г13Л с выдержкой до полного охлаждения. Эта термообработка обеспечивает аустенитную структуру с твёрдостью HB 200–250 и упрочнением рабочих поверхностей зубьев при работе до HRC 50–60 за счёт естественного наклёпа.

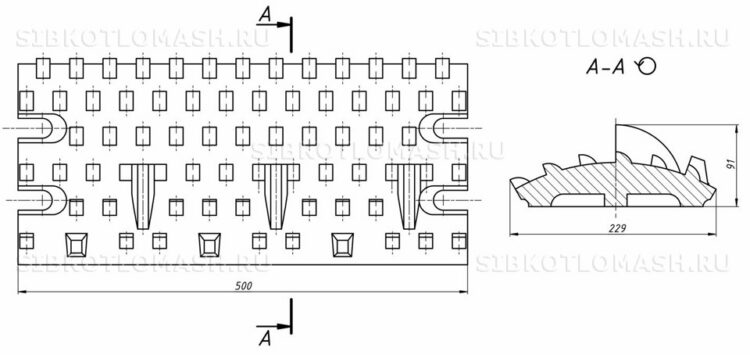

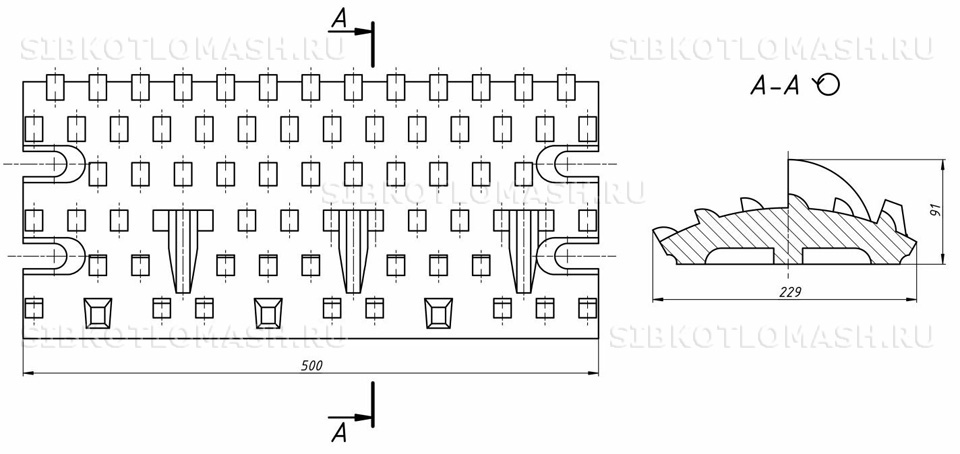

Механическая обработка сегмента включает фрезеровку посадочной кромки крепления к ступице, сверление крепёжных отверстий, формирование зубьев по чертежу с малым шагом и меньшей высотой по сравнению с сегментами А. Контроль ОТК: внешний осмотр на отсутствие литейных дефектов в зубьях, замер геометрии зубьев, контроль твёрдости методом Бринелля. Финишная обработка — антикоррозионная грунтовка нерабочих поверхностей по ГОСТ 9.032.

Сегмент Б: совместимое оборудование

Сегмент Б ДО-1М-297.01.02.007 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи котельной установки:

• Дробилка ДО-1М — одновалковая зубчатая дробилка для измельчения каменного угля до фракции 0–25 мм, прямой родитель запчасти
• Дробилка ВДГ-10 — валковая дробилка горизонтального типа на 10 т/ч — родственная серия в той же линейке
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч для крупных котельных установок
• Транспортёр скребковый ТС-2-30 — смежный узел топливоподачи — транспортировка измельчённого угля от дробилки к котлу
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

Сегмент Б ДО-1М-297.01.02.007 — типовая запасная часть одновалковой зубчатой дробилки угля для подготовки угольной фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (сегменты, плиты, валки дробильные, корпусы подшипника, шкивы, винты натяжные) — в каталоге запчастей дробилки ДО-1М. При оформлении заявки укажите заводской номер дробилки и год выпуска для уточнения модификации посадочных поверхностей.

Сегмент Б зубчатый: заказ и доставка

Сегмент Б зубчатый ДО-1М-297.01.02.007 отливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 10 до 15 рабочих дней с учётом литья, термообработки и механической обработки. Складская позиция отгружается в день поступления оплаты. Возможна поставка комплектом из 3 шт. (полный набор сегментов Б на валок) с резервом. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, рабочие поверхности зубьев защищаются прокладочным материалом от ударов и царапин при перевозке. Для крупных партий — отгрузка контейнером.

При оформлении заказа Сегмент Б зубчатый указывайте номер чертежа ДО-1М-297.01.02.007, тип дробилки и количество (обычно 3 шт. на валок). По запросу предоставляются паспорт качества, сертификат на материал стали 110Г13Л, протокол контроля твёрдости, фотоотчёт перед отгрузкой. Возможно изготовление Сегмент Б зубчатый с дополнительной наплавкой износостойким сплавом по зубьям для повышения ресурса работы валка.
