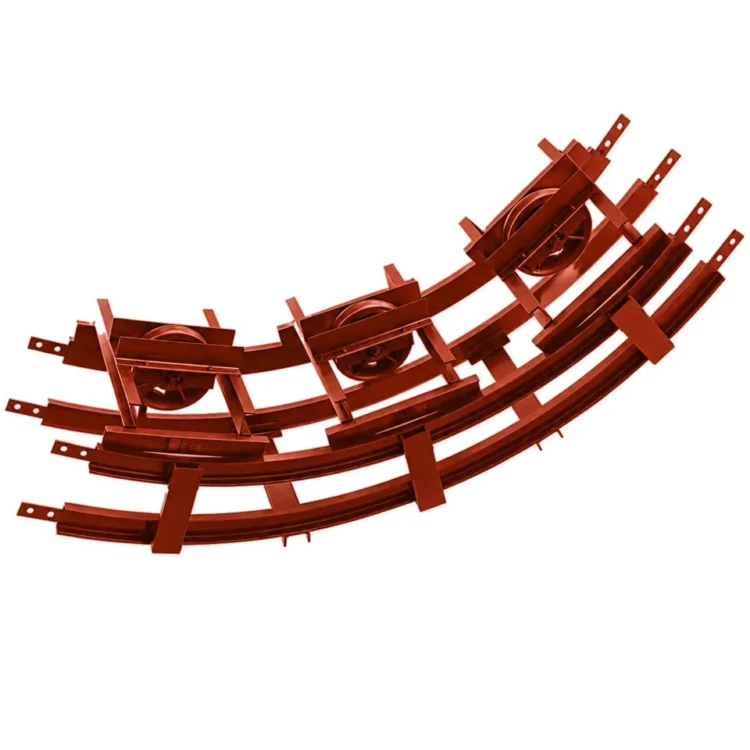

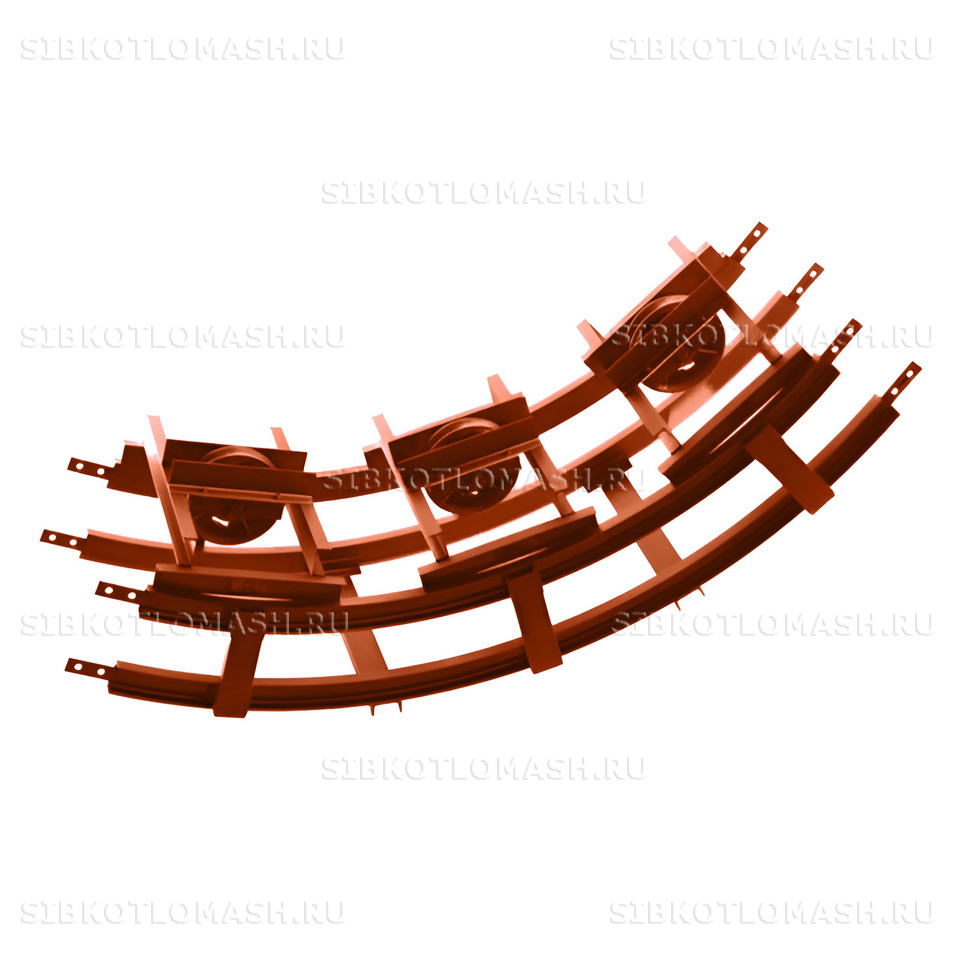

Участок поворотный. 29Е5-02.00.000СБ-01СБ

Участок поворотный 29Е5-02.00.000СБ-01СБ — запасная часть подъёмника скрепково-ковшового модернизированного с углом подъёма 65° производства КЗ «Сибкотломаш» г. Бийск. Модификация «-01СБ» отличается от базовой геометрией перегиба направляющих, рассчитанной на более пологий выход ковша из шлакосборного канала. Применяется в системах золошлакоудаления твердотопливных котельных с ограниченной высотой машинного зала.

Участок поворотный: назначение и применяемость

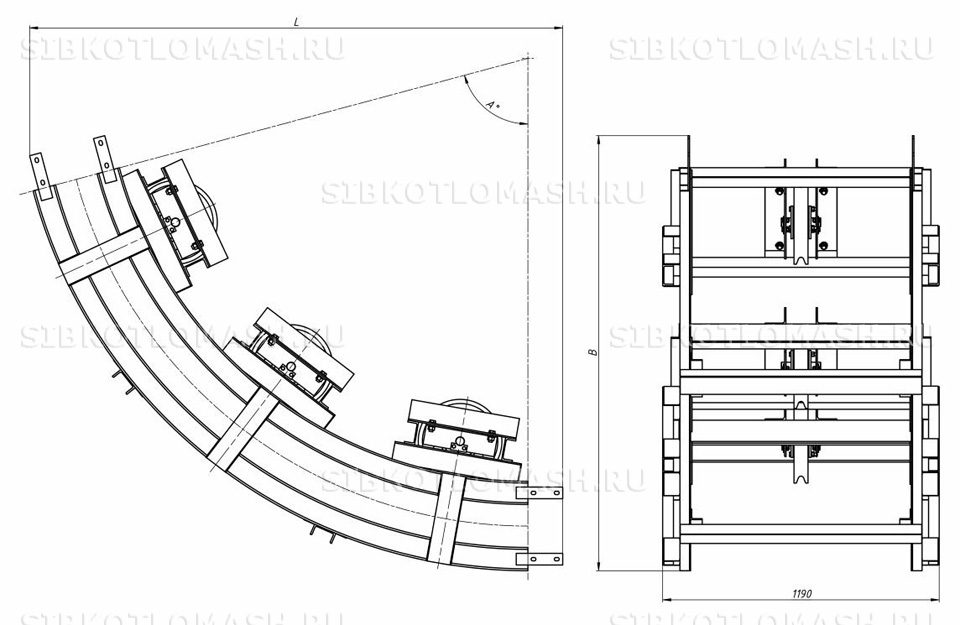

Участок поворотный 29Е5-02.00.000СБ-01СБ устанавливается в нижней части направляющего пути подъёмника ПСКМ-0,5-65° и ПСКМ-0,35-65°. Через него ковш переходит из горизонтальной зоны шлакосборного канала к наклонной части под углом 65°. На один комплект подъёмника требуется 1 шт. данной детали.

Конструкция воспринимает изгибающие усилия от каната в точке перегиба и обеспечивает плавный разворот ковша по углу 65°. По сравнению с базовой модификацией 75° угол поворота направляющих здесь меньше, что снижает износ контршин и повышает ресурс каната в условиях интенсивной эксплуатации. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Деталь работает в зоне постоянного контакта с увлажнёнными золошлаковыми остатками, поскольку шлакосборный канал заполнен водой. Это предъявляет дополнительные требования к коррозионной стойкости элементов рамы и направляющих. Точность изготовления геометрии перегиба критична — отклонение более 3 мм от номинала может уменьшить срок службы каната в 2–3 раза.

Участок поворотный: материалы и изготовление

Участок поворотный изготавливается комбинированной сваркой из углеродистой стали Ст3 по ГОСТ 380-2005 (рама, закладной элемент, обшивка) и низколегированной стали 09Г2С по ГОСТ 19281-2014 (направляющие, упорные планки, блок перегиба каната). Применение 09Г2С на нагруженных поверхностях контакта обусловлено её повышенной хладостойкостью при отрицательных температурах эксплуатации.

Толщина листовых элементов рамы 8–10 мм, направляющие из проката после механической обработки. Сварные соединения — ручная дуговая сварка по ГОСТ 5264 электродами Э46 с контролем катета, сплошности и геометрии шва. После сварки сборка проходит правку под контрольным шаблоном и привязку к точке перегиба каната с точностью ±2 мм.

Финишная обработка: грунтование, антикоррозионное лакокрасочное покрытие по ГОСТ 9.032, контроль геометрии по поверочной линейке. Каждая сборка проходит ОТК с маркировкой и заполнением паспорта качества. Расчётный ресурс — не менее 25 000 часов работы лебёдки при штатном режиме. По запросу выполняется наплавка износостойким сплавом на рабочие поверхности, что повышает срок службы в 1,5–2 раза.

Участок поворотный: совместимое оборудование

Участок поворотный 29Е5-02.00.000СБ-01СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи на котельных установках:

• Транспортёр скребковый ТС-2-30 — основной транспортёр угольной нитки топливоподачи производительностью до 30 т/ч
• Транспортёр скребковый ТС-2-28 — транспортёр предыдущей серии для совместимых схем топливоподачи
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием угля — типовой потребитель угольной фракции от подъёмника
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ для крупных котельных установок
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой, обеспечивается углём через скиповый подъёмник

Участок поворотный — типовой узел скипового подъёмника ПСКМ или конвейера ленточного типа, используемого в котельных малой и средней мощности с ручной системой топливоподачи. Сопутствующие запчасти подъёмников (барабаны лебёдки, ковши, корпусы катков, щёки участков, крышки) — в каталоге запчастей подъёмников. Совместимость определяется по чертежу серии и габаритам сопрягаемых посадочных поверхностей.

Участок поворотный: заказ и доставка

Участок поворотный 29Е5-02.00.000СБ-01СБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 5 до 10 рабочих дней с момента подтверждения заказа. Складская позиция отгружается в день поступления оплаты. Возможна поставка в составе ремкомплекта подъёмника совместно со щеками поворотного участка 29Е5-02.01.000СБ-01. См. каталог запчастей подъёмников.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой или паллет, длинномерные направляющие крепятся на жёсткой подставке. Для крупных партий доступна отгрузка 20-футовым контейнером в составе сборного ремкомплекта на подъёмник.

При оформлении заказа указывайте номер чертежа 29Е5-02.00.000СБ-01СБ (с суффиксом «-01СБ»), модель подъёмника и ширину канала (700 или 900 мм). По запросу предоставляются паспорт качества, сертификаты на материал и фотоотчёт перед отгрузкой. Возможно изготовление по присланному заказчиком оригинальному чертежу.
