Циклон батарейный ЦБ-20

«Циклон батарейный ЦБ-20» — золоулавливающий аппарат на 20 циклонных элементах диаметром 245 мм для угольных котельных производительностью 11 000–14 000 м³/ч. Применяется на котлах среднего класса серии Гефест-3,5-95 с топкой ТЛПХ. Расчётная температура газов на входе 300 °С.

Циклон батарейный ЦБ-20: назначение и область применения

Циклон батарейный ЦБ-20 предназначен для механической очистки дымовых газов от золы и неслипающейся пыли с размером частиц более 5 мкм. Аппарат входит в состав хвостовых поверхностей промышленных котельных и устанавливается между экономайзером и дымососом. Основная область применения — водогрейные котельные с котлами Гефест-3,5-95 и аналогичными установками 3,5–4 МВт при сжигании каменного и бурого угля.

Аппарат востребован в коммунальной энергетике населённых пунктов, на производственных площадках с собственной угольной котельной, в районных тепловых сетях. Циклон батарейный ЦБ-20 рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы котельной.

Конструкция и эксплуатационные параметры соответствуют общим требованиям к воздушной среде рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон батарейный ЦБ-20: устройство и принцип работы

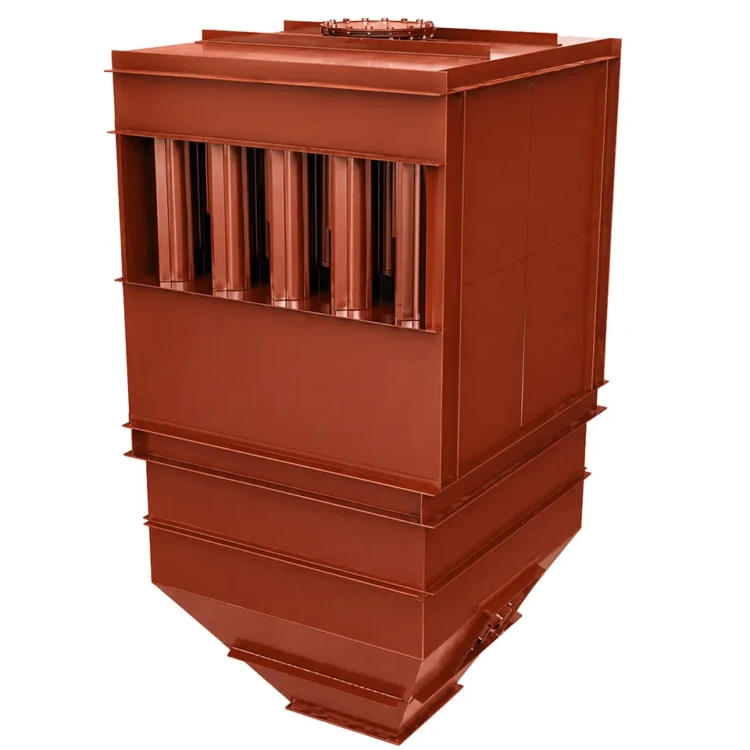

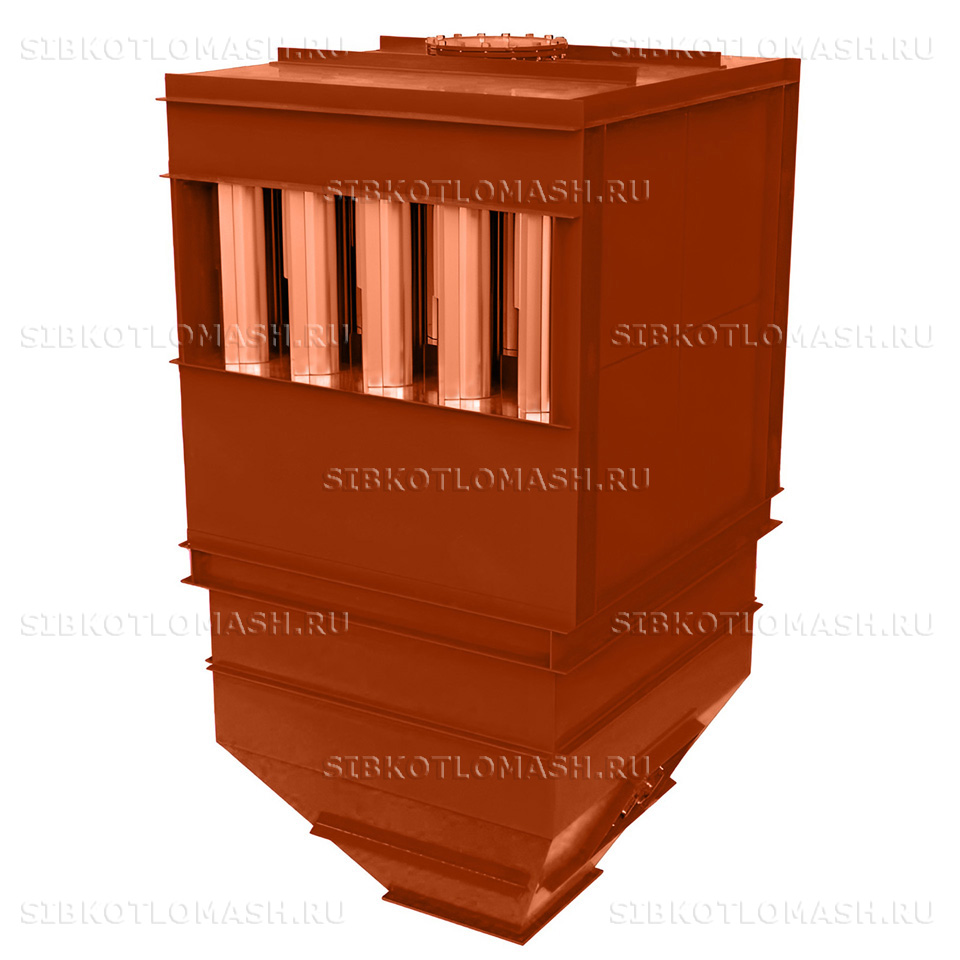

Циклон батарейный ЦБ-20 имеет конструкцию, отработанную в типоряду промышленных батарейных циклонов с тангенциальным завихрителем. Корпус разделён на три камеры: верхнюю — для очищенных газов, среднюю — для запылённых газов, нижнюю — бункер сбора золы. В средней камере смонтированы 20 циклонных элементов диаметром 245 мм с винтовыми завихрителями.

Принцип сепарации основан на инерционном осаждении золы во вращающемся потоке. Дымовые газы со скоростью 20–25 м/с тангенциально подаются в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам и стекают в общий бункер; очищенный газовый поток собирается в верхней камере и отводится в дымосос.

Номинальные параметры: производительность 11 000–14 000 м³/ч, коэффициент очистки 80 %, расчётная температура газов 300 °С, аэродинамическое сопротивление 100 кгс/м² (около 1 кПа), допустимая запылённость до 600 г/м³. Габариты аппарата 1760×1590×3120 мм, масса 2042 кг. Корпус и циклонные элементы выполнены из углеродистой стали с антикоррозионным покрытием.

Удаление золы из бункера производится периодически через шиберный затвор или непрерывно скребковым транспортёром в общую систему золоудаления. Для котельных с круглосуточным режимом работы рекомендуется проектная схема с непрерывной откачкой золы. Циклон батарейный ЦБ-20 устанавливается между котлом и дымососом и работает с прямой или Z-образной обвязкой газоходов в зависимости от компоновки помещения. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду без замены всего корпуса. Аппарат рассчитан на длительную круглогодичную эксплуатацию в системах теплоснабжения с переменной нагрузкой и сезонным режимом работы.

Циклон батарейный ЦБ-20: преимущества

• 20 циклонных элементов в одном корпусе обеспечивают равномерную загрузку и стабильную сепарацию частиц от 5 мкм
• Допустимая запылённость до 600 г/м³ — работает с высокозольными бурыми углями без снижения ресурса
• Расчётная температура 300 °С с запасом по реальным условиям 250–280 °С
• Унифицированные циклонные элементы — взаимозаменяемые по типоряду ЦБ, ремонт без замены корпуса
• Транспортная сборка блоками — монтаж на закладные элементы фундамента без капитального строительства
• Срок изготовления от 15 рабочих дней с момента подтверждения заказа
• Поставка с заводской документацией и сертификатом соответствия ТР ТС 010/2011

Циклон батарейный ЦБ-20: применение в котельной

Для полноценной работы котельной с циклоном батарейным ЦБ-20 рекомендуется следующее оборудование:

• Паровой котел ДКВр-4-13С — двухбарабанный котёл паропроизводительностью 4 т/ч
• Паровой котел КЕ-4-14С — котёл серии КЕ с топкой ТЛЗМ
• Дымосос ДН-11,2-1000 — тяговый агрегат под производительность 12 000–14 000 м³/ч
• Вентилятор ВДН-11,2-1000 — дутьевой вентилятор для угольной топки

Подбор циклона батарейного ЦБ-20 под конкретную котельную выполняется по расходу газов после экономайзера и зольности применяемого угля. Замена корпуса не предусмотрена паспортом — циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду. Состав и стоимость уточняйте при оформлении заказа.
