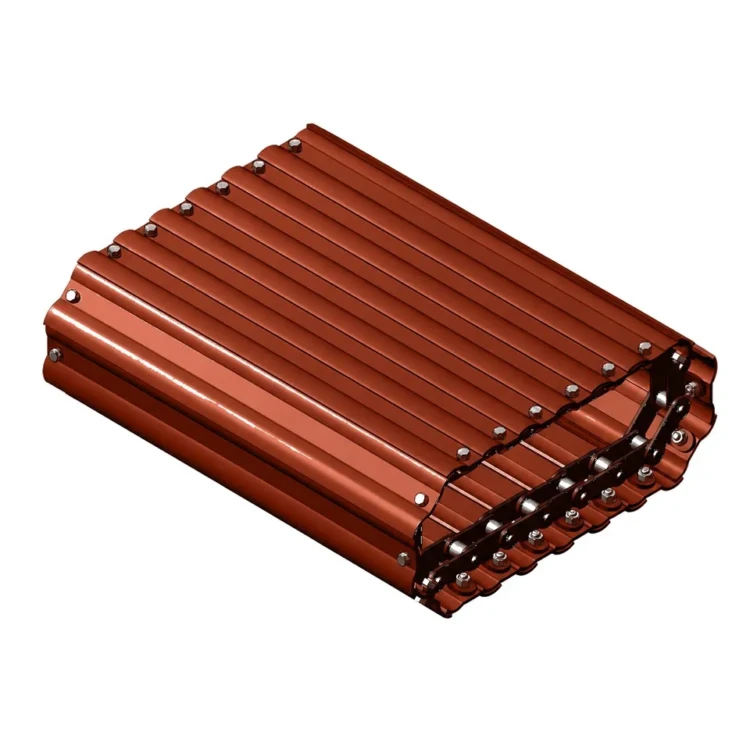

Цепь пластинчатая. Т67.35.000М2СБ; 00.9496.001СБ

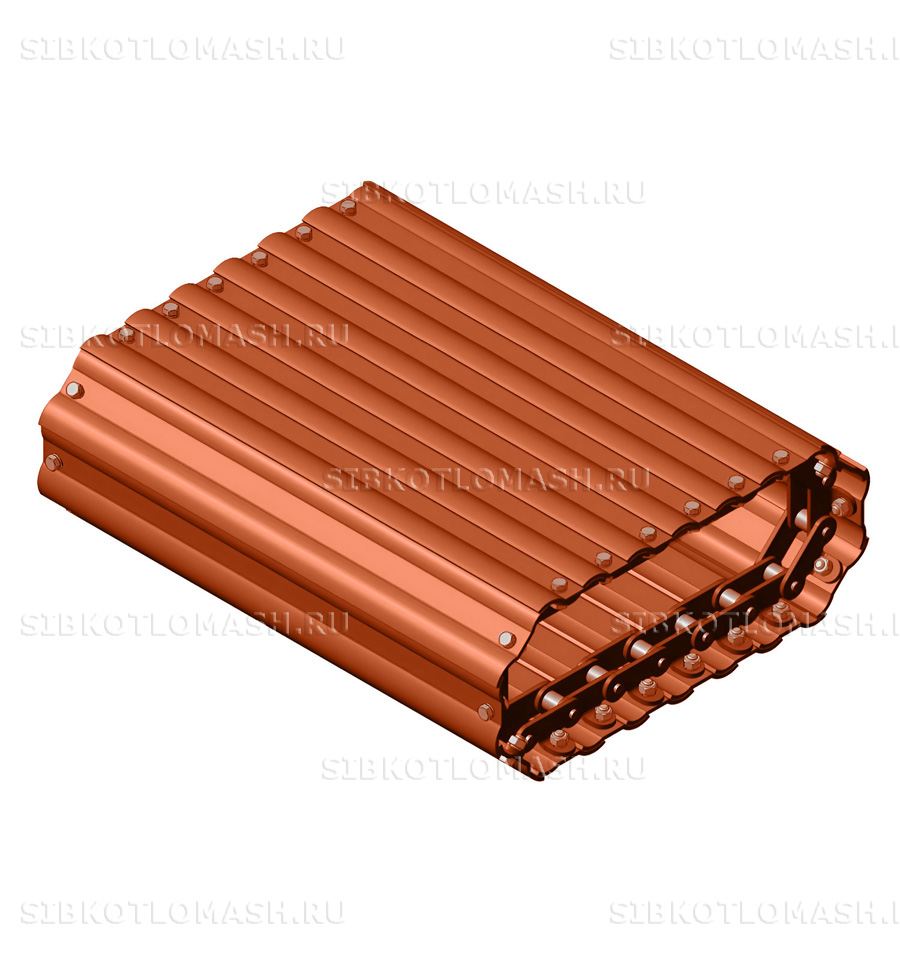

Цепь пластинчатая Т67.35.000М2СБ — сборная запасная часть забрасывателя пневмомеханического производства КЗ «Сибкотломаш» г. Бийск. Это тяговый элемент пластинчатого питателя забрасывателя ЗП-600, который непрерывно перемещает уголь от загрузочного бункера к ротору. Сборка включает тяговые цепи и закреплённые на звеньях штампованные пластины ширины 620 мм. Унифицированный заводской код — 00.9496.001СБ.

Цепь пластинчатая: назначение и применяемость

Цепь пластинчатая Т67.35.000М2СБ работает в составе пластинчатого питателя забрасывателя пневмомеханического ЗП-600 (Т67.00.000М2). Натяжение цепей задаётся регулирующими винтами на боковинах корпуса, а движение организовано через ведущие звёздочки, насаженные на вал привода. От равномерности шага и правильного натяжения цепей зависят стабильность подачи угля и ресурс сопряжённых узлов.

В сборке цепь движется по верхнему и нижнему лоткам корпуса, разравнивая угольную массу перед поступлением в зону вращения ротора. Парная модификация для компактного забрасывателя — Т67.35.000М2-01СБ шириной 420 мм для ЗП-400. Полный контур одной цепи составляет около 1500 мм с учётом обхода ведущей и натяжной звёздочек.

Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что позволяет использовать тяговую цепь в неотапливаемых котельных при отрицательных температурах окружающего воздуха и в условиях запылённости угольным пылеуносом.

Цепь пластинчатая: материал и технология изготовления

Цепь пластинчатая Т67.35.000М2СБ собрана из двух типов элементов с разными требованиями к прочности. Звенья тяговых цепей изготавливаются из углеродистой стали 45 по ГОСТ 1050-2013 с термообработкой шарниров до твёрдости 35–42 HRC — это обеспечивает износостойкость пар трения и предел текучести не ниже 360 МПа. Пластины-носители угольной массы штампуются из конструкционной стали Ст3 по ГОСТ 380-2005 с последующей сваркой или клёпкой к звеньям.

Технологический маршрут включает изготовление заготовок звеньев горячей штамповкой, токарно-фрезерную обработку шарнирных отверстий, термообработку, штамповку пластин на гидравлических прессах, сборку с контролем шага и финальную приёмочную проверку. Контроль натяжения и удлинения цепи выполняется на пробном стенде с замером геометрии каждой партии.

Готовая сборка проходит размерный контроль по чертежу Т67.35.000М2СБ, проверку шага и параллельности пластин, замер твёрдости поверхностей шарниров. Перед отгрузкой цепь маркируется заводским клеймом, шарниры консервируются ингибирующим маслом, что предотвращает закисание при длительном хранении в условиях открытых складских площадок.

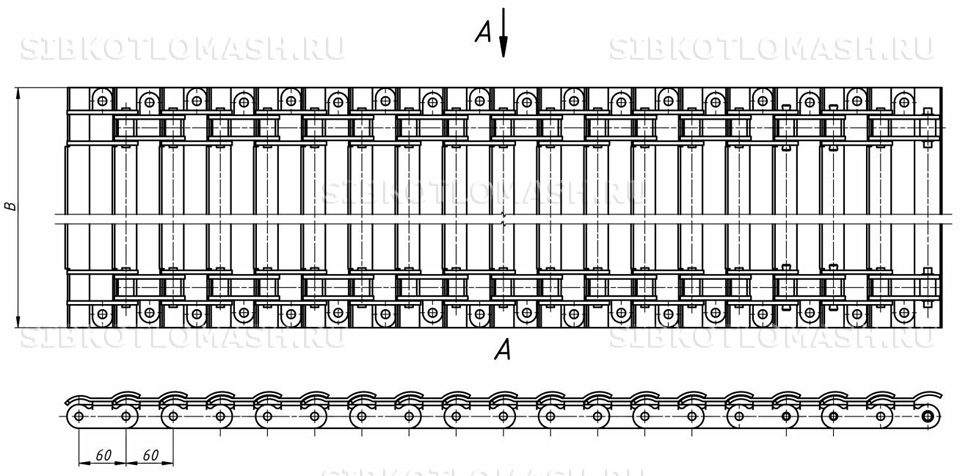

Габариты полного контура — 1500×620×30 мм; масса собранной цепи 44 кг. Высота 30 мм соответствует толщине звена с пластиной, что определяет минимальный зазор между поверхностями лотков корпуса забрасывателя. Шаг тяговых звеньев нормирован под звёздочки Т67.00.066М2 и Т67.00.087, поэтому при замене сборки не требуется одновременная переборка ведущей и натяжной звёздочек.

Цепь пластинчатая: совместимое оборудование

Цепь пластинчатая Т67.35.000М2СБ; 00.9496.001СБ устанавливается на следующее оборудование:

• Забрасыватель топлива ЗП-400 — пневмомеханический забрасыватель малого типоразмера, рабочая ширина ротора 400 мм
• Забрасыватель топлива ЗП-600 — пневмомеханический забрасыватель увеличенного типоразмера, рабочая ширина ротора 600 мм
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием каменного угля, штатно комплектуется забрасывателями ЗП-600
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ, рассчитан на сжигание каменных и бурых углей с забрасывателями ЗП-600
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой для слоевого сжигания угля, оснащается забрасывателями серии ЗП

Деталь востребована при ремонте котельных установок с паровыми котлами серий ДЕ, КЕ и водогрейными КВм, КВ-ТС, оснащёнными пневмомеханическими забрасывателями серии Т67 для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти узла трансмиссии забрасывателя можно подобрать в каталоге запчастей забрасывателей топлива. Совместимость подтверждается контрольной примеркой по чертежу: размеры посадочных поверхностей и сопрягаемых элементов должны соответствовать паспортным значениям конкретного типоразмера забрасывателя.

Цепь пластинчатая: заказ и доставка

Цепь пластинчатая Т67.35.000М2СБ поставляется со склада при наличии или изготавливается под заказ за 7–12 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как одну сборку под аварийный ремонт, так и кратные комплекты на парк забрасывателей котельной.

Доставка организуется транспортными компаниями по территории Российской Федерации и странам Евразийского экономического союза. Упаковка — деревянный ящик с барабаном для свёрнутой цепи или плоский паллет с обвязкой; в комплекте паспорт качества, сертификат материала и протокол замера шага звеньев.

При оформлении заявки укажите номер чертежа Т67.35.000М2СБ или аналог 00.9496.001СБ, требуемое количество и тип забрасывателя ЗП-600. Менеджеры КЗ «Сибкотломаш» подтвердят наличие на складе, сроки изготовления и условия в течение рабочего дня; одновременно можно запросить ведущие и натяжные звёздочки Т67.00.066М2 и пластины Т67.35.007М2 в качестве отдельных позиций.
