Стенка левая. 00.1046.069

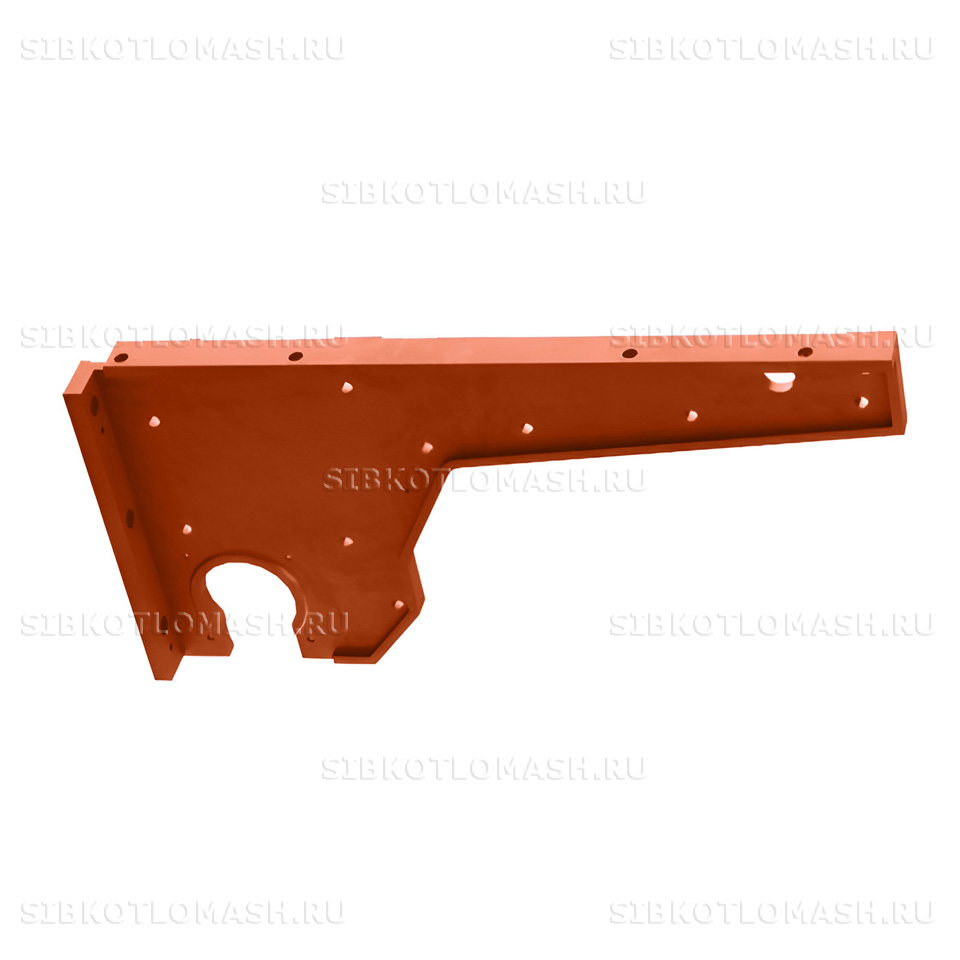

Стенка левая 00.1046.069 — литая чугунная запасная часть компактного забрасывателя, изготавливаемая КЗ «Сибкотломаш» в Бийске. Деталь формирует левую боковину корпуса забрасывателя ЗП-400 и питателя ПТЛ-РПК, обеспечивая силовое ограждение рабочей зоны ротора и удержание подшипниковых узлов в проектном положении.

Стенка левая: назначение и применяемость

Стенка левая 00.1046.069 монтируется на левую сторону корпуса компактного забрасывателя ЗП-400 (Т67.00.000-01М2), а также применяется в составе ленточных питателей ПТЛ-РПК. В паре со стенкой правой 00.1046.070 деталь замыкает периметр корпуса и образует жёсткий силовой каркас, внутри которого вращается ротор шириной 400 мм и подаётся уголь пластинчатым транспортёром.

Через эту литую плиту корпус принимает на себя реактивные моменты от ведущего вала ротора и ударные нагрузки от падающих кусков топлива. Плоскостность стыковых поверхностей и точность диаметра крепёжных гнёзд напрямую определяют соосность подшипниковых опор, герметичность сопряжений с поддоном и нижним лотком, а также целостность газоплотного контура корпуса.

Климатическое исполнение детали — У2 и УХЛ4 по ГОСТ 15150-69. Это позволяет устанавливать стенку левую в неотапливаемые котельные с диапазоном рабочих температур от −60 °С на наружной стороне до 250 °С на стороне топочной зоны без потери прочностных характеристик чугуна.

Стенка левая: материал и технология изготовления

Стенка левая 00.1046.069 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Эта марка обеспечивает предел прочности при растяжении не ниже 150 МПа и хорошую обрабатываемость резанием — оба свойства критичны при массе детали 22 кг и пролёте плиты 600 мм. Плотность сплава 7,2 г/см³, твёрдость поверхности 163–229 HB, демпфирующая способность достаточна для гашения вибраций ротора.

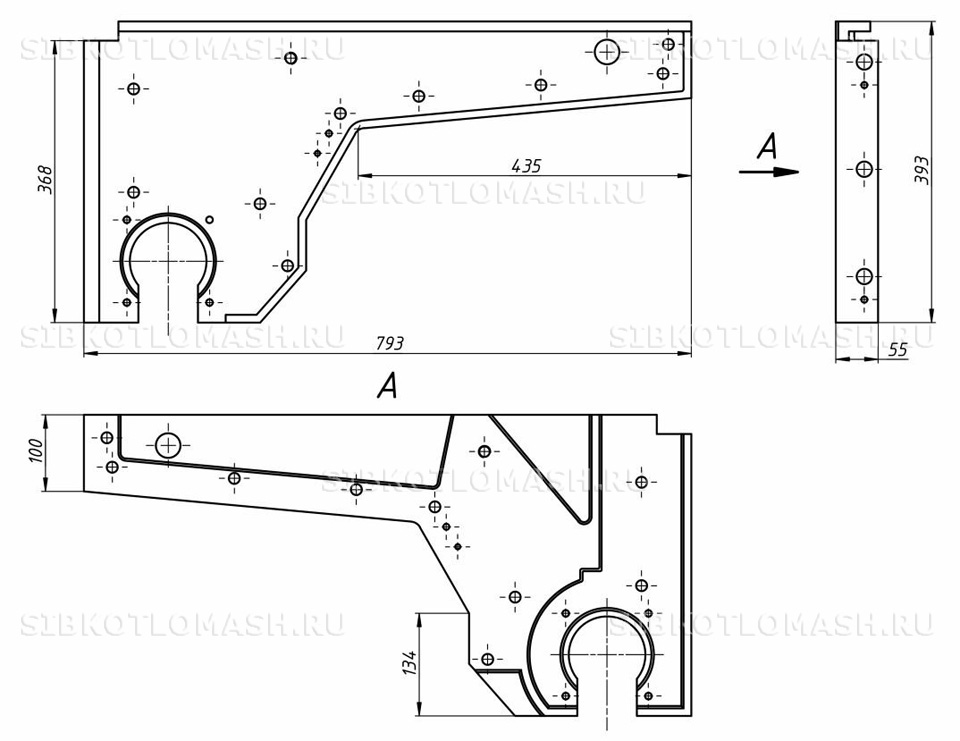

Технологический цикл: изготовление литейной формы по деревянной модели, заливка расплавленного чугуна в песчано-глинистые формы, выбивка отливки, отжиг для снятия литейных напряжений, обрубка облойного шва, окончательная механическая обработка плоскостей примыкания и крепёжных гнёзд. Контроль размеров выполняется по чертежу 00.1046.069 с применением калибров и шаблонов.

Готовая стенка левая проходит трёхступенчатую проверку: визуальный осмотр на отсутствие литейных раковин и трещин, размерный контроль по контрольной карте допусков, выборочный замер твёрдости поверхности. Перед отгрузкой деталь маркируется заводским клеймом и грунтуется атмосферостойкой эмалью для защиты от коррозии при длительном хранении на складских площадках.

Габариты литого контура — 600×320×20 мм по основной плоскости; по периметру выполнены усиливающие рёбра жёсткости, увеличивающие момент инерции сечения и работающие на восприятие ударных нагрузок. Компактные габариты позволяют монтировать стенку в модульных котельных установках с ограниченным простором для маневра.

Стенка левая: совместимое оборудование

Стенка левая 00.1046.069 устанавливается на следующее оборудование:

• Забрасыватель топлива ЗП-400 — пневмомеханический забрасыватель малого типоразмера, рабочая ширина ротора 400 мм
• Забрасыватель топлива ЗП-600 — пневмомеханический забрасыватель увеличенного типоразмера, рабочая ширина ротора 600 мм
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием каменного угля, штатно комплектуется забрасывателями ЗП-600
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ, рассчитан на сжигание каменных и бурых углей с забрасывателями ЗП-600
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой для слоевого сжигания угля, оснащается забрасывателями серии ЗП

Деталь востребована при ремонте котельных установок с паровыми котлами серий ДЕ, КЕ и водогрейными КВм, КВ-ТС, оснащёнными пневмомеханическими забрасывателями серии Т67 для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти узла трансмиссии забрасывателя можно подобрать в каталоге запчастей забрасывателей топлива. Совместимость подтверждается контрольной примеркой по чертежу: размеры посадочных поверхностей и сопрягаемых элементов должны соответствовать паспортным значениям конкретного типоразмера забрасывателя.

Стенка левая: заказ и доставка

Стенка левая 00.1046.069 отгружается со склада при наличии или изготавливается под заказ за 5–10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как одну отливку под аварийный ремонт, так и кратными комплектами по 2–4 штуки для планового обслуживания парка забрасывателей и питателей.

Доставка организуется транспортными компаниями по территории Российской Федерации и странам Евразийского экономического союза. Базовая упаковка — деревянный ящик с обрешёткой или паллет с прочной обвязкой; для крупных заказов формируется отдельный контейнер с торцовыми упорами, что исключает подвижки литых плит при перевозке. Изделия сопровождаются паспортом качества и сертификатом материала.

При оформлении заявки укажите номер чертежа 00.1046.069, требуемое количество и тип агрегата (ЗП-400 либо ПТЛ-РПК). Менеджеры КЗ «Сибкотломаш» подтвердят наличие на складе, сроки и условия в течение рабочего дня; параллельно можно запросить парную стенку правую 00.1046.070, крепёжные элементы и сопутствующие позиции корпуса забрасывателя.
