Топка ТЛЗМ-2-2,7-3,0

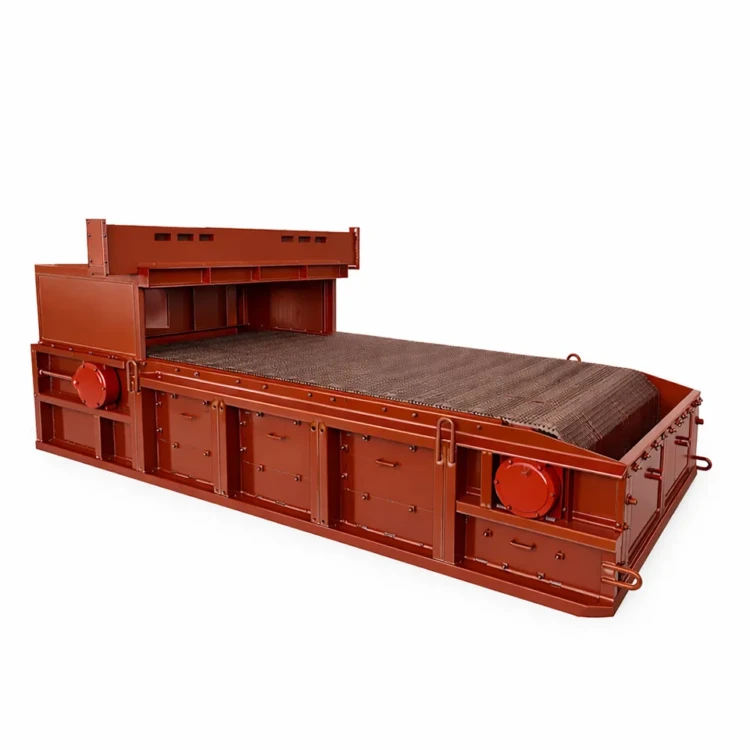

Топка ТЛЗМ-2-2,7-3,0 — механическое топочное устройство с моноблочной ленточной цепной решёткой обратного хода и двумя пневмомеханическими забрасывателями ЗП-600 для слоевого сжигания каменных и бурых углей под паровым котлом КЕ-10-14С(ТЛЗМ) паропроизводительностью 10 т/ч либо водогрейным котлом тепловой мощностью до 6,96 МВт.

Топка ТЛЗМ-2-2,7-3,0: назначение и область применения

Топка ТЛЗМ-2-2,7-3,0 рассчитана на крупные промышленные котельные с потребностью в паре до 10 т/ч — мясокомбинаты и молочные заводы средней мощности, цеха картонно-бумажного производства, муниципальные котельные ЦТП городских микрорайонов, тепличные комплексы крупного формата на буром угле. Топка устанавливается под паровой котёл серии КЕ-10-14С(ТЛЗМ) и обеспечивает полностью механизированный процесс горения с непрерывным сухим шлакоудалением.

В обозначении ТЛЗМ-2 указан тип топочного устройства: топка ленточная с забрасывателем механическая (ТЛЗМ); цифра 2 — количество забрасывателей; 2,7 — ширина колосникового полотна в метрах; 3,0 — расстояние между осями валов в метрах. По сравнению с узкой ТЛЗМ-2-1,87-3,0 ширина полотна увеличена с 1870 до 2700 мм, что повышает тепловую мощность типоразмера с 4,65 до 6,96 МВт без увеличения длины топки.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТЛЗМ-2-2,7-3,0: устройство и принцип работы

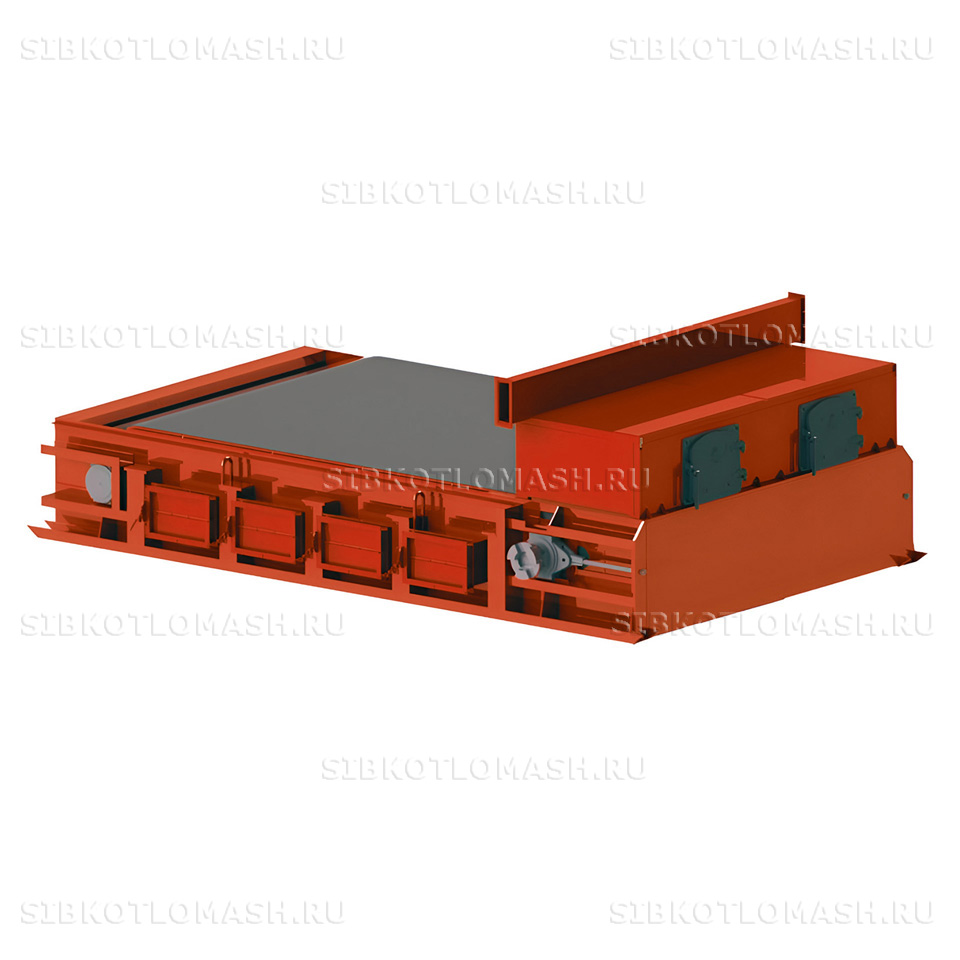

Топка ТЛЗМ-2-2,7-3,0 имеет конструкцию из моноблочного полотна шириной 2700 мм и двух пневмомеханических забрасывателей ЗП-600. Колосниковое полотно ленточного типа собрано из чугунных колосниковых звеньев на двух основных цепях; полотно перемещается приводом ПТБ-1200 с электродвигателем 2,2 кВт постоянного тока со скоростью 0,32–16,3 м/ч в бесступенчатом режиме. Обратное движение полотна обеспечивает нижнее зажигание свежего топлива от излучения горящего слоя.

Активная площадь колосникового полотна — 6,4 м² при размере 2700 × 3000 мм. Подача угля выполняется двумя пневмомеханическими забрасывателями ЗП-600 с рабочей длиной ротора 600 мм. Каждый забрасыватель состоит из пластинчатого питателя, ротационного метательного механизма и каскадно-лоткового угольного ящика; производительность одного ЗП-600 — до 5,2 т/ч по углю. Электродвигатель забрасывателя — 1,1 кВт. Дальность заброса регулируется тремя ступенями частоты ротора — 470, 600 и 910 об/мин — что позволяет распределять разные фракции угля равномерно по широкой 2,7-метровой решётке.

Управление воздухом распределённое: первичный воздух подаётся через зоны под полотном с раздельной регулировкой шиберами, вторичный — через систему пневмозброса под лоток забрасывателя. Диапазон рабочих нагрузок — 25–100 %, коэффициент избытка воздуха за топкой 1,3–1,5; потери от химического недожога — не более 0,75 %, от механического — не более 10,0 %.

Каркас и обмуровочный пояс выполнены из листового проката Ст3, гарнитура — из жаростойкого чугуна. Поставка осуществляется блоком: полотно колосниковое в сборе с рамой и валами; два забрасывателя ЗП-600; предтопок; привод ПТБ-1200 с пускорегулирующей аппаратурой; ведомость ЗИП и фасонные огнеупорные материалы для обмуровки.

Топка ТЛЗМ-2-2,7-3,0: преимущества

• Широкая 2,7-метровая решётка повышает тепловую мощность типоразмера до 6,96 МВт при компактной длине 3000 мм.
• Полностью механизированный процесс горения и сухого шлакоудаления — топка работает в круглосуточном режиме без ручного вмешательства.
• Бесступенчатое регулирование скорости полотна 0,32–16,3 м/ч приводом ПТБ-1200 — точная настройка под зольность угля и нагрузку котла.
• Два забрасывателя ЗП-600 совокупной подачей до 10,4 т/ч по углю — точно соответствует номинальной потребности котла 10 т/ч с запасом на пики.
• Сжигание каменных и бурых углей при влажности до 40 % и зольности до 35 %, фракции до 40 мм с долей мелочи 0–6 мм до 60 %.
• Низкие потери от механического недожога — не более 10 % за счёт обратного хода решётки.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТЛЗМ-2-2,7-3,0: применение в составе котельной

В составе котельной с Топка ТЛЗМ-2-2,7-3,0 применяется следующее оборудование:

• Паровой котел КЕ-10-14С(ТЛЗМ) — двухбарабанный паровой котёл 10 т/ч под эту топку
• Дымосос ДН-11,2-1500 — отвод дымовых газов из конвективной части котла 10 т/ч
• Вентилятор ВДН-9-1500 — подача дутьевого воздуха под полотно решётки
• Циклон батарейный ЦБ-25 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
