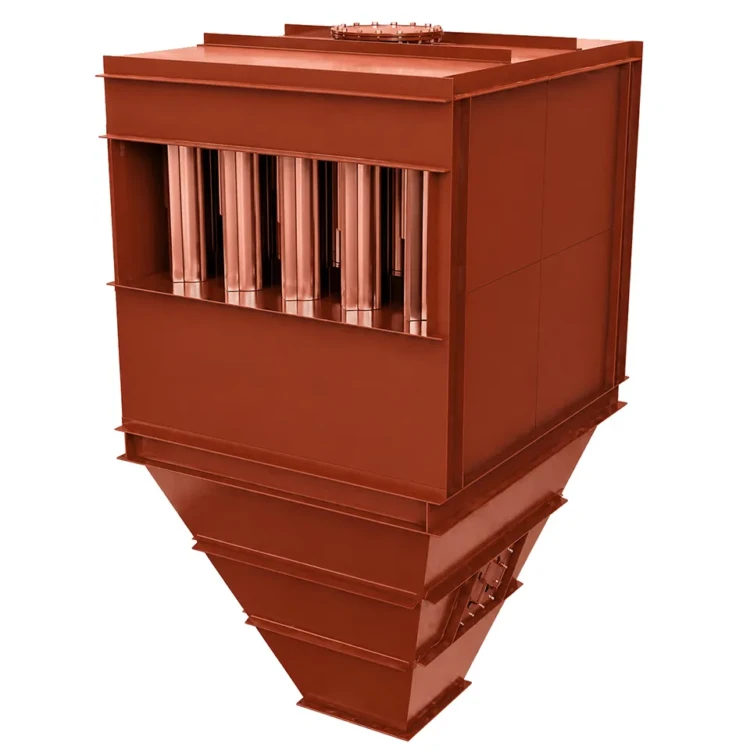

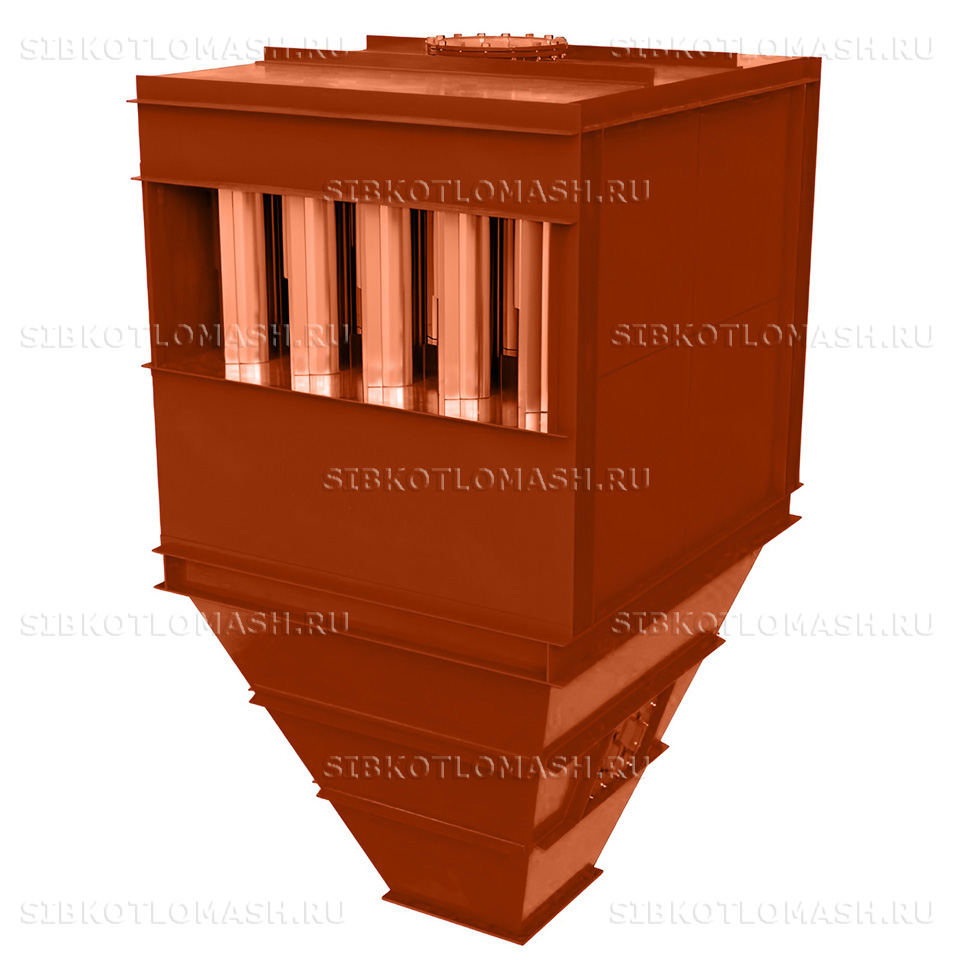

Циклон батарейный ЦБ-25

«Циклон батарейный ЦБ-25» — золоулавливающий аппарат на 25 циклонных элементах диаметром 245 мм для котельных с паровыми котлами 4 т/ч на каменном и буром угле. Производительность 14 000–18 000 м³/ч, коэффициент очистки до 92 %, температура газов на входе до 300 °С. Чертёж 00.8315.014.

Циклон батарейный ЦБ-25: назначение и область применения

Циклон батарейный ЦБ-25 предназначен для механической очистки дымовых газов от золы и неслипающейся пыли с размером частиц более 5 мкм. Аппарат входит в состав хвостовых поверхностей котельных с паровыми котлами 4 т/ч серий ДКВр и КЕ при сжигании угля. Устанавливается между экономайзером и дымососом, обеспечивая первичное и батарейное золоулавливание перед выбросом газов в атмосферу.

Применяется на промышленных и коммунальных котельных, обслуживающих производственные цехи, машиностроительные заводы, городские районы, посёлки, агропромышленные комплексы. На котельную с одним котлом 4 т/ч устанавливается один аппарат; для пиковых режимов с расходом газов до 18 000 м³/ч используется параллельная компоновка двух циклонов. Циклон батарейный ЦБ-25 рассчитан на круглогодичную эксплуатацию с переменной нагрузкой котельной.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон батарейный ЦБ-25: устройство и принцип работы

Циклон батарейный ЦБ-25 имеет конструкцию, отработанную в типоряду промышленных батарейных циклонов с тангенциальным завихрителем. Корпус разделён на три камеры: верхнюю — для очищенных газов, среднюю — для запылённых газов, нижнюю — бункер сбора золы. В средней камере смонтированы 25 циклонных элементов диаметром 245 мм, каждый с собственным винтовым завихрителем.

Принцип работы основан на инерционной сепарации золы во вращающемся газовом потоке. Дымовые газы со скоростью 20–25 м/с тангенциально подаются в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток собирается в верхней камере и отводится в дымосос.

Номинальные параметры аппарата: производительность 14 000–18 000 м³/ч, коэффициент очистки 80–92 %, расчётная температура газов 300 °С, аэродинамическое сопротивление 50–65 мм вод. ст., допустимая запылённость до 600 г/м³, расчётное давление внутри 4 кПа. Габариты 3112×2050×1720 мм, масса 1930 кг. Корпус и циклонные элементы выполнены из углеродистой стали с антикоррозионным покрытием.

Удаление золы из бункера производится периодически через шиберный затвор или непрерывно скребковым транспортёром в общую систему золоудаления. Для котельных с круглосуточным режимом работы рекомендуется проектная схема с непрерывной откачкой золы. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты.

Циклон батарейный ЦБ-25: преимущества

• Коэффициент очистки до 92 % при оптимальной скорости 20–25 м/с в циклонных элементах
• Низкое аэродинамическое сопротивление 50–65 мм вод. ст. — не перегружает дымосос ДН-12,5
• Допустимая запылённость до 600 г/м³ — работа с высокозольными бурыми углями
• Расчётная температура 300 °С с запасом по реальным условиям 250–280 °С
• Унифицированные циклонные элементы — взаимозаменяемые по типоряду ЦБ, ремонт без замены корпуса
• Транспортная сборка блоками — монтаж на закладные элементы фундамента без капитального строительства
• Срок изготовления от 15 рабочих дней, поставка с заводской документацией и сертификатом ТР ТС 010/2011

Циклон батарейный ЦБ-25: применение в котельной

Для полноценной работы котельной с циклоном батарейным ЦБ-25 рекомендуется следующее оборудование:

• Паровой котел КЕ-4-14С — котёл серии КЕ паропроизводительностью 4 т/ч с топкой ТЛЗМ
• Паровой котел ДКВр-4-13С — двухбарабанный котёл паропроизводительностью 4 т/ч
• Дымосос ДН-12,5-1000 — тяговый агрегат под производительность 14 000–18 000 м³/ч
• Вентилятор ВДН-12,5-1500 — дутьевой вентилятор для угольной топки 4 т/ч

Подбор циклона батарейного ЦБ-25 под конкретную котельную выполняется по расходу газов после экономайзера и зольности применяемого угля. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной. Циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду без замены всего корпуса. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Аппарат рассчитан на длительную круглогодичную эксплуатацию в системах теплоснабжения с переменной нагрузкой и сезонным режимом работы котельной. Состав и стоимость уточняйте при оформлении заказа.
