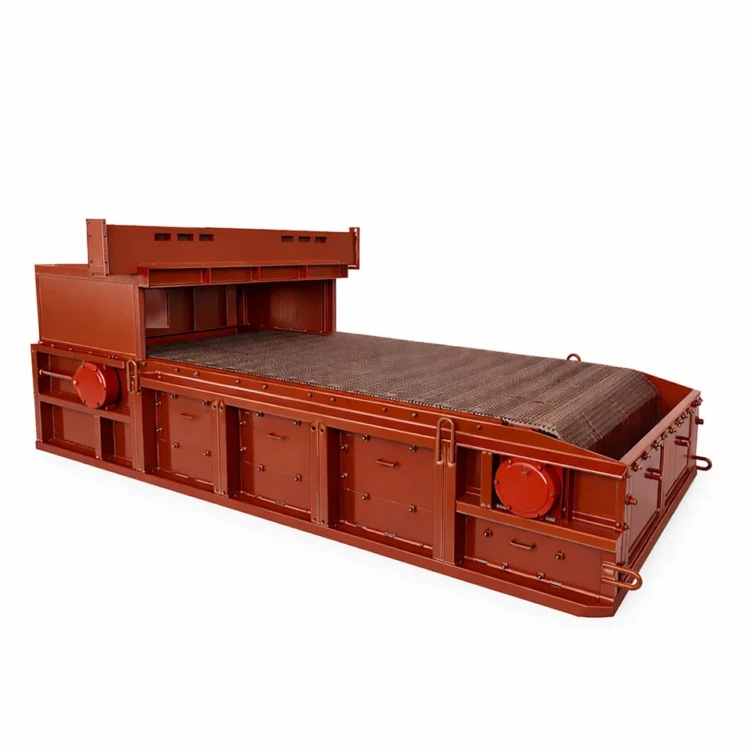

Топка ТЛЗМ-2-1,87-3,5

Топка ТЛЗМ-2-1,87-3,5 — промежуточный по длине типоразмер механического топочного устройства серии ТЛЗМ с моноблочной ленточной цепной решёткой обратного хода и двумя пневмомеханическими забрасывателями ЗП-400 для слоевого сжигания каменных и бурых углей под паровым котлом КЕ-6,5-14С(ТЛЗМ) либо водогрейным котлом КВ-ТС-4 тепловой мощностью 6,2 МВт.

Топка ТЛЗМ-2-1,87-3,5: назначение и область применения

Топка ТЛЗМ-2-1,87-3,5 закрывает потребности промышленных и муниципальных котельных средней мощности — мясокомбинатов, молочных и пищевых производств, сушильных цехов пиломатериалов, котельных ЦТП городских кварталов с потребностью в паре до 6,5 т/ч либо тепловой нагрузкой 6,2 МВт. Топка устанавливается под двухбарабанный паровой котёл серии КЕ-6,5-14С(ТЛЗМ) или под водогрейный котёл КВ-ТС-4 и обеспечивает полностью механизированный процесс горения с непрерывным сухим шлакоудалением.

В обозначении ТЛЗМ-2 указан тип топочного устройства: топка ленточная с забрасывателем механическая (ТЛЗМ); цифра 2 — количество забрасывателей; 1,87 — ширина колосникового полотна в метрах; 3,5 — расстояние между осями валов в метрах. Этот типоразмер занимает промежуточное место между ТЛЗМ-2-1,87-3,0 (4,65 МВт) и ТЛЗМ-2-1,87-4,0 (7,56 МВт), позволяя точнее подобрать тепловую мощность под нагрузку конкретного объекта.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТЛЗМ-2-1,87-3,5: устройство и принцип работы

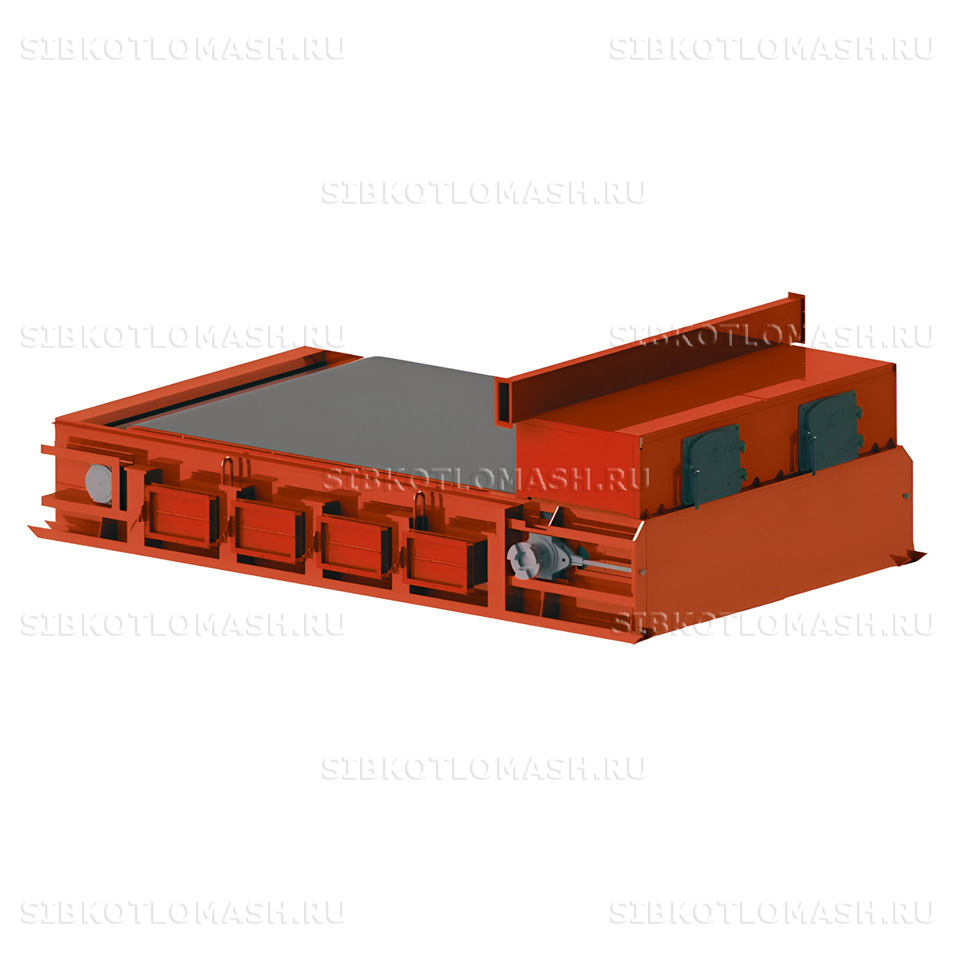

Топка ТЛЗМ-2-1,87-3,5 имеет конструкцию из моноблочного полотна шириной 1870 мм и длиной 3500 мм между осями валов с двумя пневмомеханическими забрасывателями ЗП-400. Колосниковое полотно ленточного типа собрано из чугунных колосниковых звеньев, соединённых поперечными пальцами в две основные цепи; полотно перемещается приводом ПТБ-1200 (либо альтернативным РГП-1) с электродвигателем постоянного тока. Обратное движение полотна (от задней стенки топочной камеры к передней) обеспечивает нижнее зажигание свежего топлива от излучения горящего слоя по всей площади решётки.

Подача угля выполняется двумя пневмомеханическими забрасывателями ЗП-400 с рабочей длиной ротора 400 мм. Каждый забрасыватель состоит из пластинчатого питателя, ротационного метательного механизма и каскадно-лоткового угольного ящика; производительность одного ЗП-400 — до 3,2 т/ч по углю при максимальном размере кусков 40 мм и содержании мелочи фракции 0–6 мм не более 60 %. Дальность заброса регулируется тремя ступенями частоты ротора — 470, 660 и 910 об/мин.

Удлинённая до 3500 мм длина полотна по сравнению с типоразмером /3,0 повышает время пребывания топлива в зоне горения примерно на 17 %, что улучшает выжигание мелочи и снижает потери от механического недожога. Управление воздухом распределённое: первичный воздух подаётся через зоны под полотном с раздельной регулировкой шиберами, вторичный — через систему пневмозброса. Диапазон рабочих нагрузок — 25–100 %, коэффициент избытка воздуха за топкой 1,3–1,5; потери от химического недожога — не более 0,75 %, от механического — не более 10,0 %.

Каркас и обмуровочный пояс выполнены из листового проката Ст3, гарнитура — из жаростойкого чугуна. Поставка осуществляется блоком: полотно колосниковое в сборе с рамой и валами; два забрасывателя ЗП-400; предтопок; привод ПТБ-1200 (или РГП-1) с пускорегулирующей аппаратурой; ведомость ЗИП и фасонные огнеупорные материалы.

Топка ТЛЗМ-2-1,87-3,5: преимущества

• Промежуточный типоразмер серии — точная подборка тепловой мощности 6,2 МВт между моделями /3,0 и /4,0 серии ТЛЗМ-2-1,87.
• Удлинённая на 500 мм длина полотна по сравнению с /3,0 — лучше выжигание мелочи и снижение потерь от механического недожога.
• Полностью механизированный процесс горения и сухого шлакоудаления — топка работает в круглосуточном режиме без ручного вмешательства.
• Два забрасывателя ЗП-400 совокупной подачей до 6,4 т/ч по углю — соответствует номинальной потребности котла 6,5 т/ч.
• Сжигание каменных и бурых углей при влажности до 40 % и зольности до 35 %, фракции до 40 мм с долей мелочи 0–6 мм до 60 %.
• Возможность работы с приводом ПТБ-1200 либо альтернативным РГП-1 в зависимости от компоновки котельной.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТЛЗМ-2-1,87-3,5: применение в составе котельной

В составе котельной с Топка ТЛЗМ-2-1,87-3,5 применяется следующее оборудование:

• Паровой котел КЕ-6,5-14С(ТЛЗМ) — двухбарабанный паровой котёл 6,5 т/ч под эту топку
• Дымосос ДН-11,2-1500 — отвод дымовых газов из конвективной части котла 6,5 т/ч
• Вентилятор ВДН-9-1500 — подача дутьевого воздуха под полотно решётки
• Циклон батарейный ЦБ-25 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
