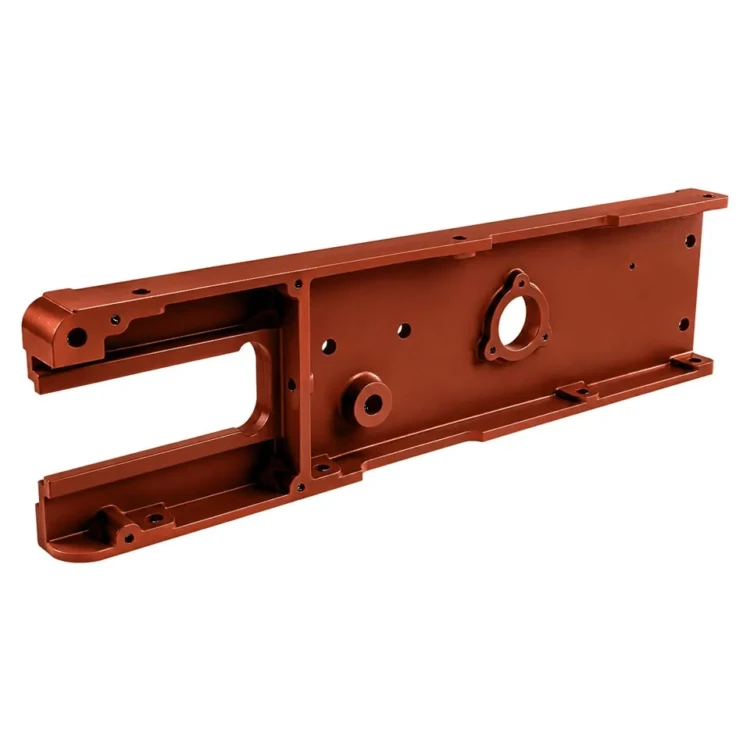

Щека правая. Т67.00.084М2; 00.1604.008

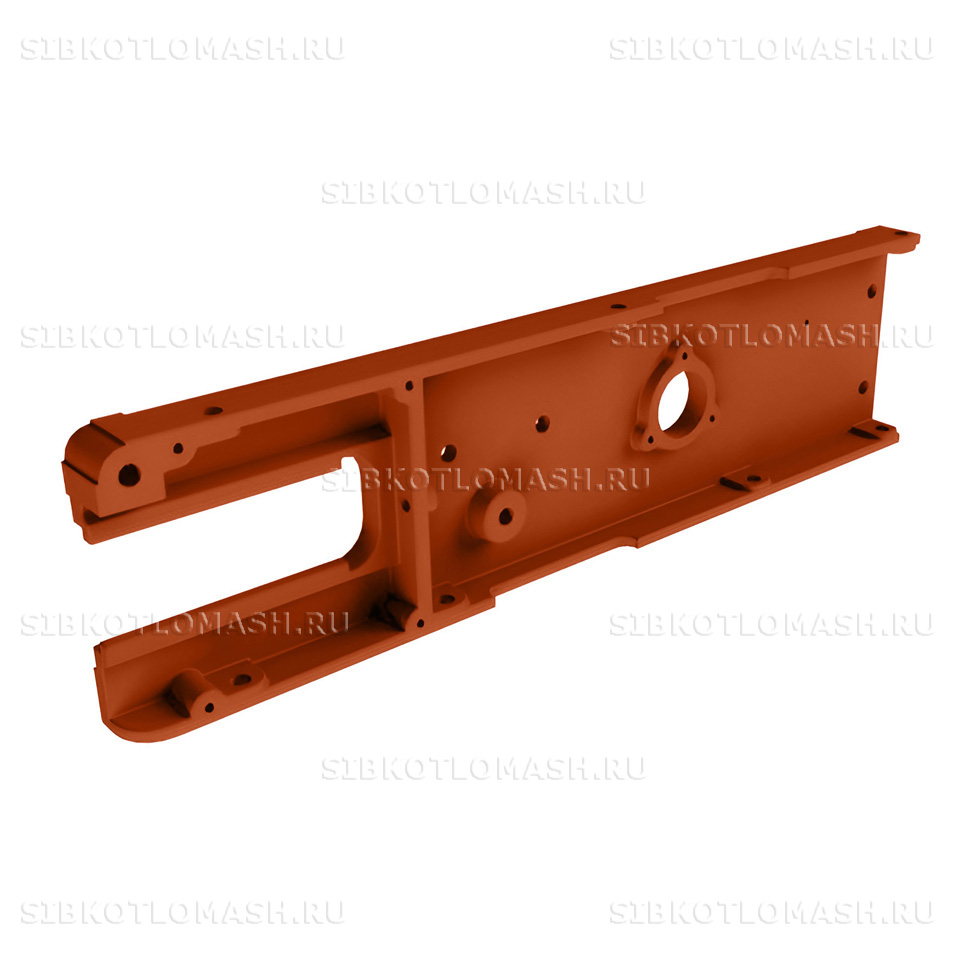

Щека правая Т67.00.084М2 — литая запасная часть забрасывателя пневмомеханического производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой боковой кронштейн правой стороны корпуса забрасывателей ЗП-400 и ЗП-600, на котором смонтирован подшипниковый узел ведущего вала ротора. Дублирующее заводское обозначение — 00.1604.008.

Щека правая: назначение и применяемость

Щека правая Т67.00.084М2 работает в составе корпуса забрасывателей пневмомеханических ЗП-400 (Т67.00.000-01М2) и ЗП-600 (Т67.00.000М2). Через эту литую деталь корпус воспринимает реактивные нагрузки от ведущего вала ротора, поэтому от точности её посадочных мест напрямую зависят равномерность подачи угля в топку и ресурс подшипников.

В сборке щека правая жёстко соединяется со стенкой правой Т67.00.083М2 и образует силовой контур правой боковины забрасывателя. Парная зеркальная деталь — щека левая Т67.00.022М2 (00.1604.007). Совместно они задают межцентровое расстояние подшипников ротора и определяют геометрию пневмомеханического заброса топлива.

Климатическое исполнение детали — У2 и УХЛ4 по ГОСТ 15150-69, что позволяет эксплуатировать щеку правую в неотапливаемых котельных при отрицательных температурах окружающего воздуха и в горячих зонах вблизи топки до 250 °С. Деталь нормирована для непрерывной круглогодичной работы в составе ЗП-400 и ЗП-600 при автоматизированной и полуавтоматической слоевой подаче твёрдого топлива в котлах малой и средней мощности.

Щека правая: материал и технология изготовления

Щека правая Т67.00.084М2 отливается из серого чугуна СЧ10 по ГОСТ 1412-85. СЧ10 выбран не случайно: марка обладает хорошими литейными свойствами, демпфирует вибрации от вращающегося ротора и сохраняет стабильность размеров при длительной работе в условиях циклических температурных нагрузок. Плотность сплава 7,0 г/см³, твёрдость поверхности 143–229 HB, временное сопротивление при растяжении не менее 100 МПа.

Заготовка получается литьём в песчано-глинистые формы. Облойные швы удаляются механически, после чего деталь проходит черновую и чистовую обработку посадочных поверхностей под подшипниковый узел и контактных плоскостей примыкания к боковой стенке корпуса. Допуски посадочных диаметров — H7, шероховатость рабочих поверхностей Ra 3,2.

Контроль качества включает визуальный осмотр литой поверхности на отсутствие раковин и трещин, размерный контроль по чертежу Т67.00.084М2 и выборочный замер твёрдости. Перед отгрузкой каждая отливка маркируется заводским клеймом и грунтуется атмосферостойкой эмалью для защиты от коррозии при хранении на открытых складских площадках.

Габаритные размеры детали — 400×280×40 мм по литому контуру, рабочая масса 17 кг. Толщина основной стенки 18–22 мм, по периметру предусмотрены усиливающие рёбра и литые приливы под крепёж стенки правой Т67.00.083М2. Такая конструкция обеспечивает достаточную жёсткость при ударных нагрузках от подачи угольной массы пластинчатым питателем.

Щека правая: совместимое оборудование

Щека правая Т67.00.084М2; 00.1604.008 устанавливается на следующее оборудование:

• Забрасыватель топлива ЗП-400 — пневмомеханический забрасыватель малого типоразмера, рабочая ширина ротора 400 мм
• Забрасыватель топлива ЗП-600 — пневмомеханический забрасыватель увеличенного типоразмера, рабочая ширина ротора 600 мм
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием каменного угля, штатно комплектуется забрасывателями ЗП-600
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ, рассчитан на сжигание каменных и бурых углей с забрасывателями ЗП-600
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой для слоевого сжигания угля, оснащается забрасывателями серии ЗП

Деталь востребована при ремонте котельных установок с паровыми котлами серий ДЕ, КЕ и водогрейными КВм, КВ-ТС, оснащёнными пневмомеханическими забрасывателями серии Т67 для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти узла трансмиссии забрасывателя можно подобрать в каталоге запчастей забрасывателей топлива. Совместимость подтверждается контрольной примеркой по чертежу: размеры посадочных поверхностей и сопрягаемых элементов должны соответствовать паспортным значениям конкретного типоразмера забрасывателя.

Щека правая: заказ и доставка

Щека правая Т67.00.084М2 поставляется со склада при наличии или изготавливается под заказ за 5–10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно для аварийного ремонта, так и комплектами по 4–6 штук под плановое обслуживание парка забрасывателей.

Отгрузка осуществляется транспортными компаниями по территории Российской Федерации и странам Евразийского экономического союза. Упаковка — деревянный ящик с обрешёткой либо паллет с пластиковой обвязкой, что исключает повреждение литой поверхности при погрузо-разгрузочных операциях. Для крупных партий рассматривается отгрузка контейнером непосредственно с производственной площадки КЗ «Сибкотломаш» в Бийске.

При оформлении заявки укажите номер чертежа Т67.00.084М2 или аналог нумерации 00.1604.008, требуемое количество и тип забрасывателя (ЗП-400 или ЗП-600). Менеджеры КЗ «Сибкотломаш» подтвердят наличие, сроки и условия в течение рабочего дня; одновременно можно запросить парную щеку левую Т67.00.022М2 и сопутствующие позиции корпуса.
