Рама. Т67.00.005М2-01; 00.1601.020-01

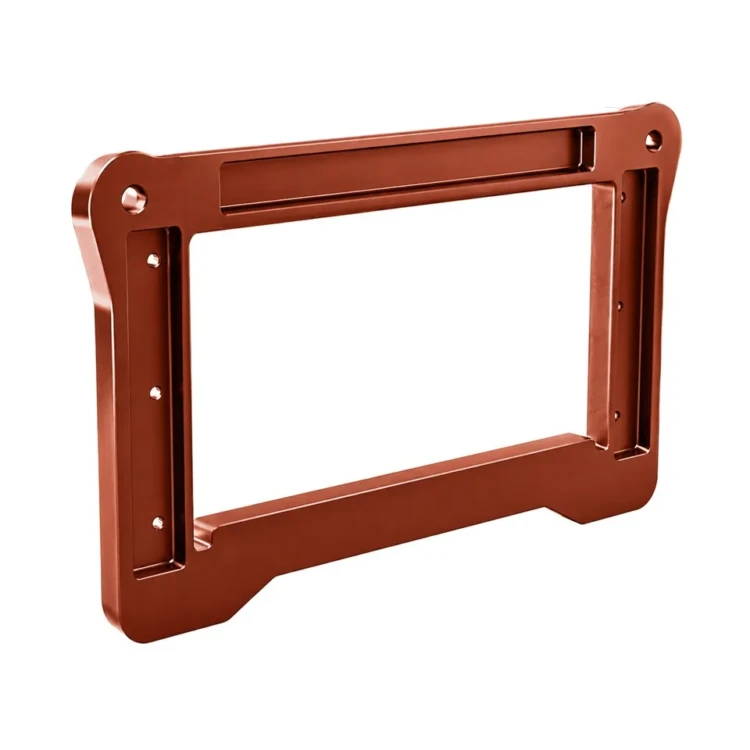

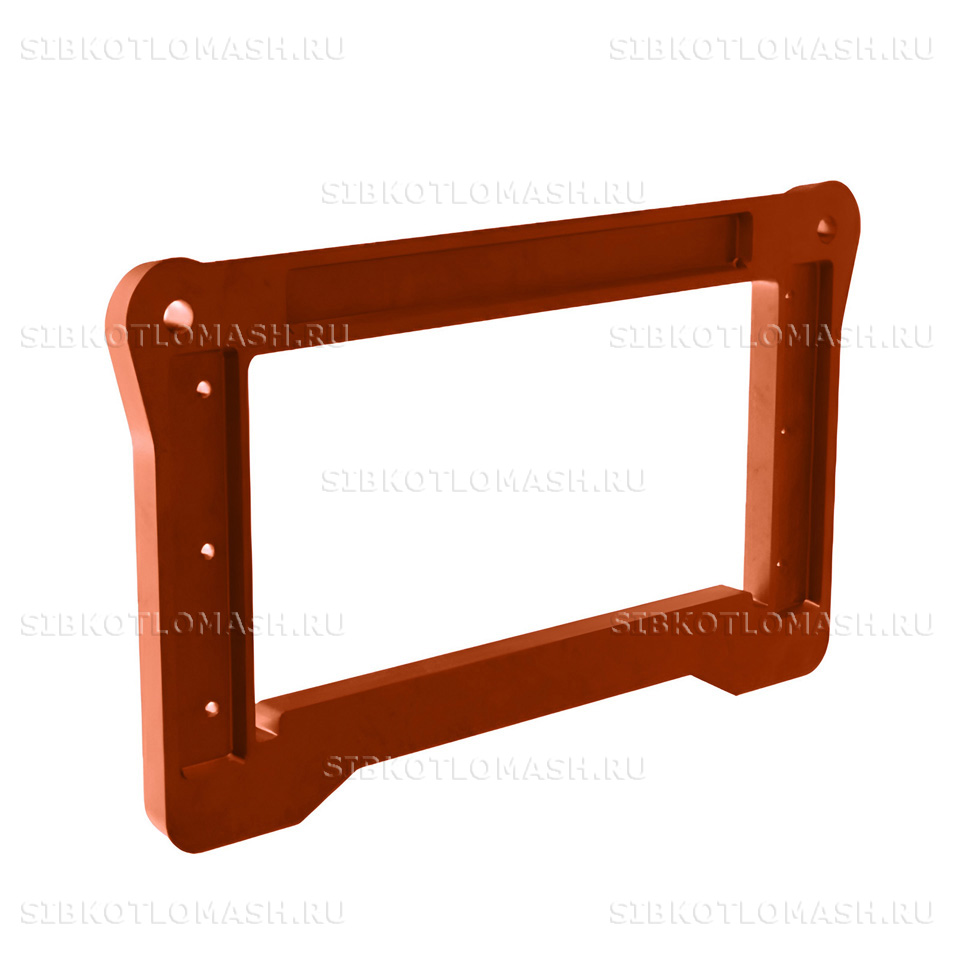

Рама Т67.00.005М2-01 — запасная часть забрасывателя топлива ЗП-400 производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой литую чугунную несущую конструкцию из серого чугуна СЧ10, формирующую каркас угольного ящика модификации исп. -01. Альтернативная заводская нумерация — 00.1601.020-01.

Рама: назначение и применяемость

Рама Т67.00.005М2-01 устанавливается в основании угольного ящика пневмомеханического забрасывателя ЗП-400 как несущий каркас. Деталь воспринимает всю статическую нагрузку от столба топлива в бункере и передаёт её через крепёжные фланцы на корпус забрасывателя и опорную плиту котельной. Индекс исполнения -01 означает уменьшенный типоразмер по сравнению с базовой модификацией: длина L составляет 670 мм против 870 мм у ЗП-600М2.

Конструктивно деталь представляет собой литую чугунную раму с фланцевыми посадочными местами под боковые стенки, поддон и плиту регулирующую. Длина L1 — 436 мм; геометрия рассчитана на типоразмер угольного ящика Т67.06.000М2-01М2СБ для ЗП-400 с рабочей шириной ротора 400 мм. Климатическое исполнение — У2 и УХЛ4 по ГОСТ 15150-69, что соответствует размещению в неотапливаемых котельных и под навесами.

Рама востребована при капитальном ремонте забрасывателя ЗП-400, при замене изношенного основания угольного ящика после длительной эксплуатации с попаданием абразивной угольной мелочи в зону сопряжения с поддоном. Поставляется как самостоятельная запчасть и в составе ремкомплекта угольного ящика — вместе с поддоном 00.1601.003-01, плитой регулирующей и боковыми стенками.

Рама: материалы и изготовление

Рама изготавливается из серого чугуна СЧ10 по ГОСТ 1412-85 — литейной марки с пластинчатым графитом и временным сопротивлением растяжению не менее 100 МПа. Серый чугун обеспечивает хорошее демпфирование вибрации от ротора с частотой 470–910 об/мин, устойчивость к статической нагрузке полностью заполненного угольного ящика и достаточную абразивную стойкость в зоне сопряжения с поддоном. Литейные свойства СЧ10 позволяют сформировать сложный профиль с фланцевыми посадочными местами за одну отливку без необходимости сварных швов.

Технологический процесс включает отливку заготовки в песчано-глинистую форму, обрубку литников, нормализационный отжиг для снятия литейных напряжений, механическую обработку посадочных фланцев и крепёжных отверстий. Контроль качества: визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль шага крепёжных отверстий, проверка плоскостности фланцев и твёрдости по Бринеллю в пределах НВ 143–229.

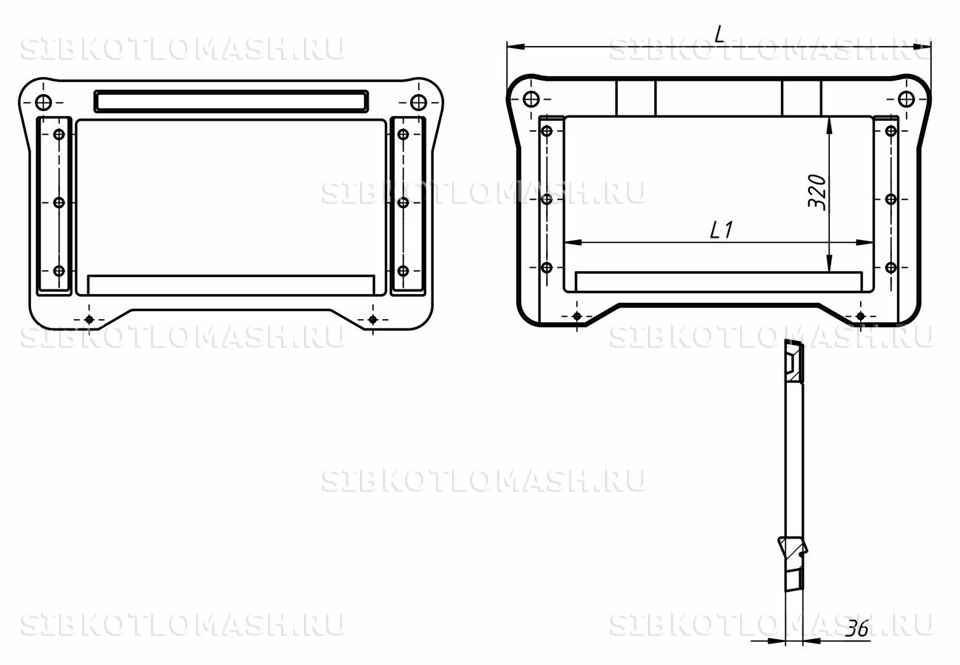

Масса детали составляет 29,5 кг при длине L = 670 мм и L1 = 436 мм. Такие пропорции обусловлены типоразмером угольного ящика забрасывателя ЗП-400 (общие габариты забрасывателя 1435×725×810 мм, масса 430 кг) и стандартной нагрузкой от столба угля при максимальной загрузке бункера. Срок службы при штатных режимах эксплуатации — не менее 40 000 часов наработки.

Рама: совместимое оборудование

Рама Т67.00.005М2-01; 00.1601.020-01 устанавливается на следующее оборудование:

• Забрасыватель топлива ЗП-400 — пневмомеханический забрасыватель малого типоразмера, рабочая ширина ротора 400 мм
• Забрасыватель топлива ЗП-600 — пневмомеханический забрасыватель увеличенного типоразмера, рабочая ширина ротора 600 мм
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием каменного угля, штатно комплектуется забрасывателями ЗП-600
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ, рассчитан на сжигание каменных и бурых углей с забрасывателями ЗП-600
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой для слоевого сжигания угля, оснащается забрасывателями серии ЗП

Деталь востребована при ремонте котельных установок с паровыми котлами серий ДЕ, КЕ и водогрейными КВм, КВ-ТС, оснащёнными пневмомеханическими забрасывателями серии Т67 для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти узла трансмиссии забрасывателя можно подобрать в каталоге запчастей забрасывателей топлива. Совместимость подтверждается контрольной примеркой по чертежу: размеры посадочных поверхностей и сопрягаемых элементов должны соответствовать паспортным значениям конкретного типоразмера забрасывателя.

Рама: заказ и доставка

Рама Т67.00.005М2-01 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 10 до 15 рабочих дней с учётом литейного цикла, нормализационного отжига и механической обработки посадочных фланцев. Минимальная партия не лимитирована: возможна как поштучная отгрузка для аварийной замены, так и комплектные поставки для планового ремонта парка забрасывателей котельной перед отопительным сезоном.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой; посадочные фланцы и крепёжные отверстия предохраняются от загрязнения и коррозии бумажной упаковкой и консервирующей смазкой, поверхность литья защищается от ударов жёсткими прокладками. Для крупных партий доступна отгрузка контейнером с фиксацией мягкими стропами.

При оформлении заказа укажите номер чертежа Т67.00.005М2-01 или альтернативный 00.1601.020-01 и необходимое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и предложат сопутствующие запчасти узла угольного ящика — поддон, плиту регулирующую и боковые стенки — если требуется комплексный ремонт. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта забрасывателей.
