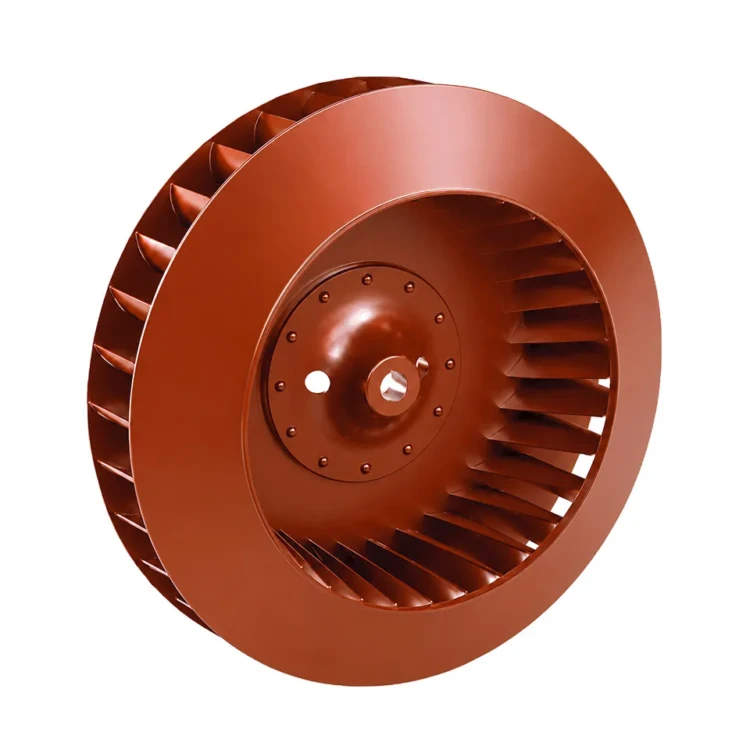

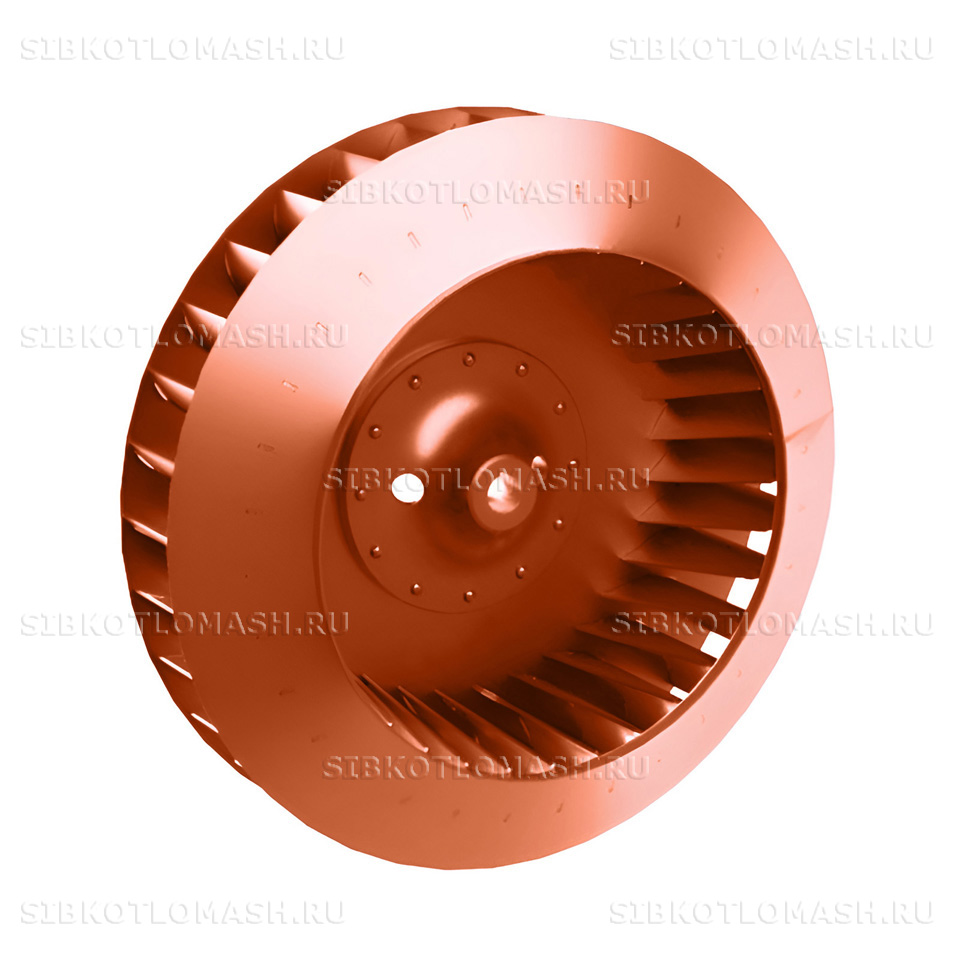

Рабочее колесо

Рабочее колесо — запасная часть тягодутьевой машины производства КЗ «Сибкотломаш» г. Бийск. Рабочее колесо является основным рабочим органом вентилятора или дымососа: вращаясь на валу ходовой части, оно создаёт необходимый напор и производительность по воздуху или дымовым газам. Узел изготавливается по утверждённой конструкторской документации с балансировкой и пооперационным контролем сварных швов.

Рабочее колесо: назначение и применяемость

Рабочее колесо устанавливается на консольный конец вала ходовой части тягодутьевой машины и фиксируется шпонкой, специальной шайбой и стяжным болтом. При вращении лопатки колеса захватывают воздух или дымовые газы из входного патрубка и под действием центробежной силы выбрасывают их в улитку корпуса, создавая необходимый перепад давления для подачи дутья к горелочным устройствам или для отвода продуктов сгорания от котла.

Рабочее колесо применяется в составе вентиляторов ВДН и ВД, дымососов ДН и Д типоразмеров от 6,3 до 19. Базовое исполнение для типоразмера 9 имеет наружный диаметр 900 мм, ширину по лопаткам 237 мм и предназначено для работы в паре с электродвигателем 1000 или 1500 оборотов в минуту. Климатическое исполнение узла — У2 и УХЛ4 по ГОСТ 15150-69.

Рабочее колесо рассчитано на длительную работу при температуре перекачиваемой среды до 200 °C для дымососов и до 50 °C для дутьевых вентиляторов. Допустимая запылённость дымовых газов на входе — не более 2 г на кубический метр для исполнений из стали Ст3 и до 6 г на кубический метр для исполнений из износостойких сталей.

Рабочее колесо: материалы и изготовление

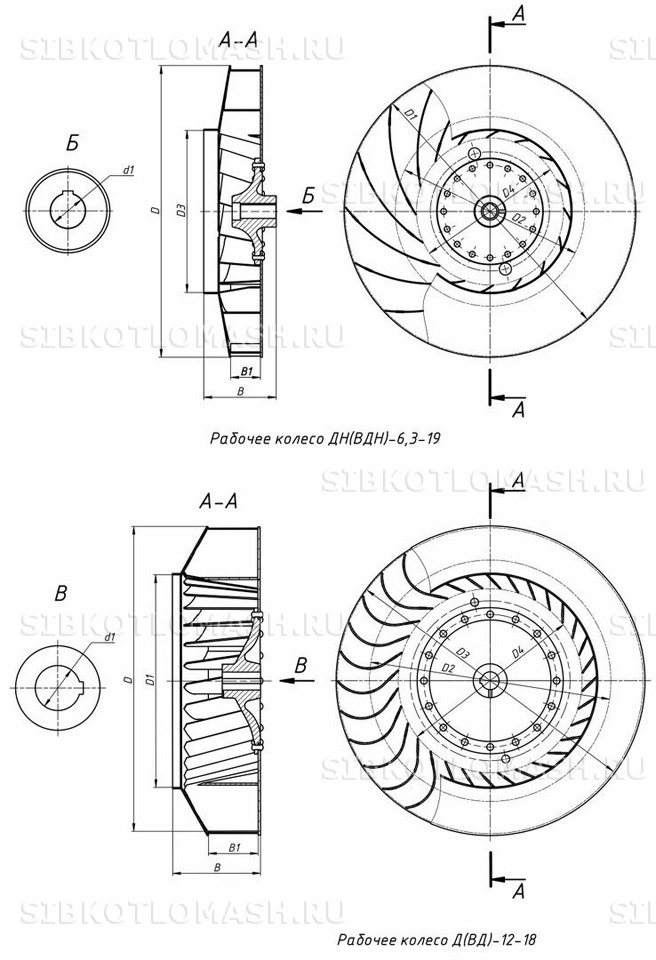

Рабочее колесо состоит из шестнадцати лопаток, загнутых назад, основного и конического (покрывающего) дисков, ступицы и крепёжных элементов. Лопатки и диски изготавливаются из листовой стали Ст3 по ГОСТ 380 для исполнений умеренного климата или из низколегированной стали 09Г2С по ГОСТ 19281 для северных исполнений и для работы при повышенной запылённости среды.

Ступица отливается из серого чугуна СЧ20 по ГОСТ 1412 или выполняется из стального литья 35Л по ГОСТ 977 для машин повышенной мощности и при ударных нагрузках. Стальная ступица прочнее, чугунная лучше демпфирует вибрации — выбор материала согласуется при заказе под конкретные условия эксплуатации.

Сварные соединения лопаток с дисками выполняются полуавтоматической сваркой в среде защитного газа по ГОСТ 14771 со сплошным проваром катетом не менее 4 мм. Каждый сварной шов проходит визуальный и измерительный контроль, а контрольные швы — ультразвуковой контроль для исполнений из 09Г2С.

Собранное рабочее колесо проходит динамическую балансировку по 6 классу точности согласно ГОСТ ИСО 1940-1 на специальном балансировочном станке. Это исключает биение, снижает вибрацию подшипников ходовой части и продлевает ресурс всей тягодутьевой машины. На каждое колесо выдаётся паспорт с отметкой ОТК, протоколом балансировки и сертификатом соответствия материалов.

Рабочее колесо: совместимое оборудование

Рабочее колесо устанавливается на следующее оборудование производства КЗ «Сибкотломаш» и совместимых отраслевых тягодутьевых машин по типоряду ГОСТ 5976:

• Вентилятор дутьевой ВДН-6,3 / ВДН-8 / ВДН-9 — для котлов малой мощности и для систем промышленной вентиляции;
• Дымосос ДН-6,3 / ДН-8 / ДН-9 — для отвода дымовых газов от паровых и водогрейных котлов;
• Вентилятор ВДН-10 / ВДН-11,2 / ВДН-12,5 — для котлов средней мощности;
• Дымосос ДН-13 / ДН-15 / ДН-17 / ДН-19 — для энергетических котлов и ТЭЦ;
• Машины двухстороннего всаса Дх2 и ДНх2 — комплектуются двумя рабочими колёсами зеркального исполнения.

Подбор колеса по конкретной машине — см. каталог запасных частей тягодутьевых машин. При оформлении заказа достаточно указать типоразмер машины, частоту вращения двигателя и сторону всаса (правое или левое исполнение).

Рабочее колесо: заказ и доставка

Рабочее колесо изготавливается на заказ или поставляется со склада в зависимости от типоразмера и текущего наличия. Срок изготовления при отсутствии на складе — от 10 до 20 рабочих дней, включая раскрой листового проката, гибку лопаток, сборку под сварку, сварочные работы, отжиг для снятия напряжений, механическую обработку ступицы и балансировку.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный поддон с защитной плёнкой и противокоррозионной консервацией посадочной шейки ступицы. Для крупных типоразмеров (от 15 и выше) применяется решётчатая обрешётка с противоударными прокладками. На каждое колесо оформляется паспорт, протокол балансировки и сертификат соответствия.

При оформлении заказа укажите типоразмер машины (например, ВДН-9 или ДН-15), частоту вращения двигателя, направление вращения колеса и климатическое исполнение. Менеджеры КЗ «Сибкотломаш» подтвердят комплектность узла, сроки изготовления и условия поставки в течение рабочего дня.
