Муфта упругая

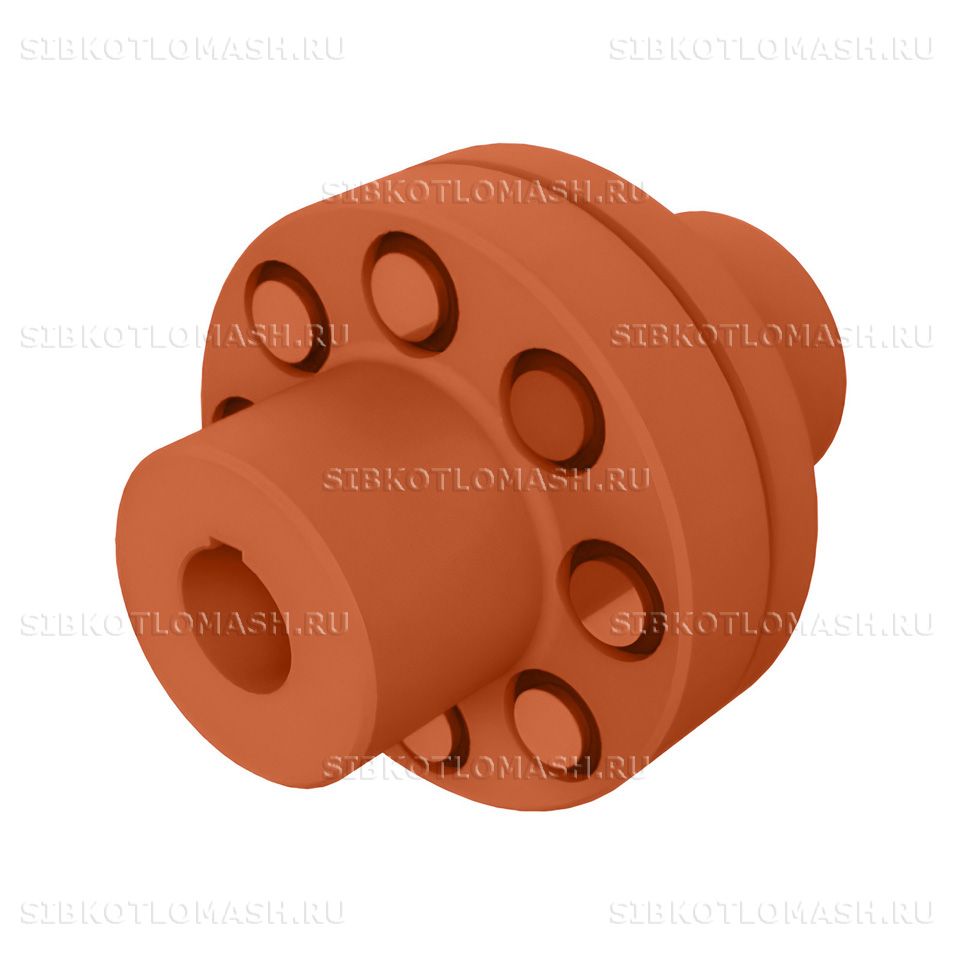

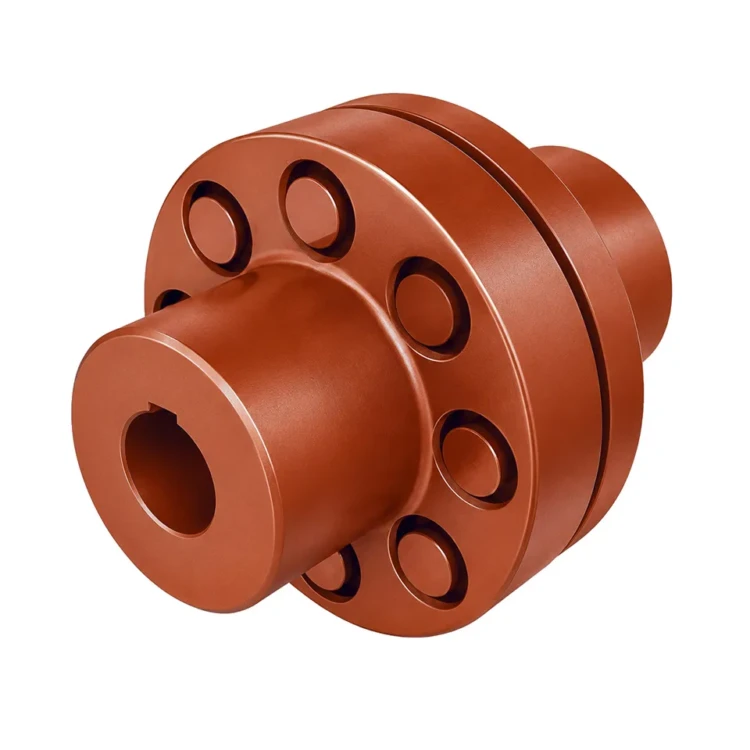

Муфта упругая — запасная часть тягодутьевой машины производства КЗ «Сибкотломаш» г. Бийск. Муфта упругая втулочно-пальцевая (МУВП) применяется для соединения вала электродвигателя с валом ходовой части вентилятора или дымососа и обеспечивает передачу крутящего момента с одновременным демпфированием динамических нагрузок и компенсацией несоосности валов.

Муфта упругая: назначение и применяемость

Муфта упругая устанавливается между электродвигателем и ходовой частью тягодутьевой машины. Её основная задача — передать крутящий момент от двигателя к рабочему колесу вентилятора или дымососа, при этом резиновые упругие втулки гасят пиковые нагрузки в момент пуска, компенсируют монтажные и температурные перекосы валов, а также защищают подшипники ходовой части от вибрационных воздействий.

Муфта упругая подбирается по передаваемому крутящему моменту и диаметру вала по ГОСТ 21424-93, который нормирует типоряд от 6,3 до 16000 Н·м. Для тягодутьевых машин КЗ «Сибкотломаш» типовое исполнение — МУВП на 500 Н·м (для типоразмеров ВДН-8 и ВДН-9), на 1000 Н·м (для типоразмеров ВДН-11,2 и ВДН-12,5) и на 2000 Н·м (для типоразмеров от ВДН-15 и выше).

Климатическое исполнение узла — У3 и УХЛ4 по ГОСТ 15150-69, что позволяет эксплуатировать машину в неотапливаемых помещениях и под навесом. Допустимый перекос валов при монтаже — не более 0,3 мм радиально и 0,5 мм по торцу.

Муфта упругая: материалы и изготовление

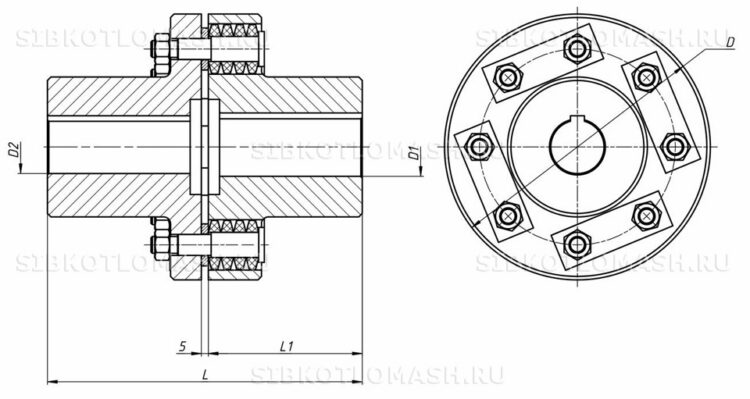

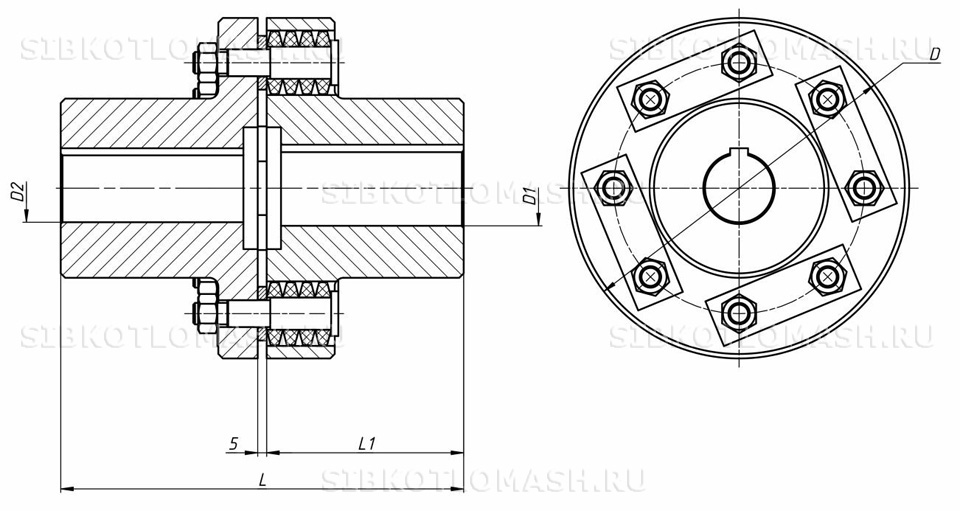

Муфта упругая состоит из двух полумуфт, стальных пальцев, резиновых упругих втулок, распорных втулок, гаек и пружинных шайб. Полумуфты отливаются из серого чугуна СЧ20 по ГОСТ 1412 — этот материал сочетает прочность, демпфирующие свойства и хорошую обрабатываемость. По согласованию допускается изготовление полумуфт из конструкционной стали 30, 45 или из стального литья 35Л.

Пальцы изготавливаются из стали 45 по ГОСТ 1050 — этой марки достаточно для работы при знакопеременной нагрузке. Поверхность пальцев шлифуется и при необходимости проходит закалку ТВЧ на посадочных шейках для повышения износостойкости. Распорные втулки выполнены из стали Ст3 по ГОСТ 380 и фиксируют упругие резиновые втулки между полумуфтами.

Упругие втулки изготовлены из резины с пределом прочности на растяжение не менее 8 МПа, твёрдостью 60–75 единиц по Шору А и относительным удлинением не менее 300 процентов. Этот материал работает в широком диапазоне температур и обеспечивает ресурс не менее 30 000 часов работы при штатных нагрузках и регламентной замене.

Балансировка собранной муфты — динамическая, по 6 классу точности согласно ГОСТ ИСО 1940-1. Это исключает биение и преждевременный износ подшипников ходовой части тягодутьевой машины.

Каждая муфта упругая проходит контрольный замер диаметра расточки полумуфт, проверку шероховатости посадочных поверхностей и контроль момента затяжки крепежа пальцев. Готовое изделие маркируется по ГОСТ 21424-93 с указанием передаваемого момента, диаметра расточки и типа исполнения. На каждое изделие выдаётся паспорт с отметкой ОТК и сертификат соответствия материалов комплектующих.

Муфта упругая: совместимое оборудование

Муфта упругая устанавливается на следующее оборудование производства КЗ «Сибкотломаш» и совместимых отраслевых машин по типоряду ГОСТ 21424-93:

• Вентилятор дутьевой ВДН-8, ВДН-9, ВДН-10 — типовая муфта МУВП на 500 Н·м, диаметр валов 40–45 мм;
• Дымосос ДН-8, ДН-9, ДН-10 — типовая муфта МУВП на 500 Н·м;
• Вентилятор ВДН-11,2 и ВДН-12,5 — муфта МУВП на 1000 Н·м, диаметр валов 50–56 мм;
• Дымосос ДН-13, ДН-15 — муфта МУВП на 1000–2000 Н·м;
• Машины крупных типоразмеров ДН-17, ДН-19, ДН-21 — муфта МУВП на 2000 Н·м и выше.

Подбор муфты по конкретной машине — см. каталог запасных частей тягодутьевых машин. При оформлении заказа достаточно указать типоразмер машины и диаметр валов двигателя и ходовой части.

Муфта упругая: заказ и доставка

Муфта упругая изготавливается на заказ или поставляется со склада в зависимости от текущего наличия. Срок изготовления при отсутствии на складе — от 5 до 10 рабочих дней, включая литьё полумуфт, механическую обработку, расточку под диаметр вала и приёмку ОТК. Минимальная партия не лимитирована — отгружаем как поштучно для замены отказавшего узла, так и сборными партиями для плановых ремонтов котельных.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой и противокоррозионной консервацией расточенных посадочных мест. Резиновые упругие втулки укладываются в отдельный пакет для исключения деформации при транспортировке.

При оформлении заказа укажите диаметры валов двигателя и ходовой части, передаваемый крутящий момент или типоразмер тягодутьевой машины. Менеджеры КЗ «Сибкотломаш» подтвердят комплектность муфты, сроки изготовления и условия поставки в течение рабочего дня.
