Карман всасывающий

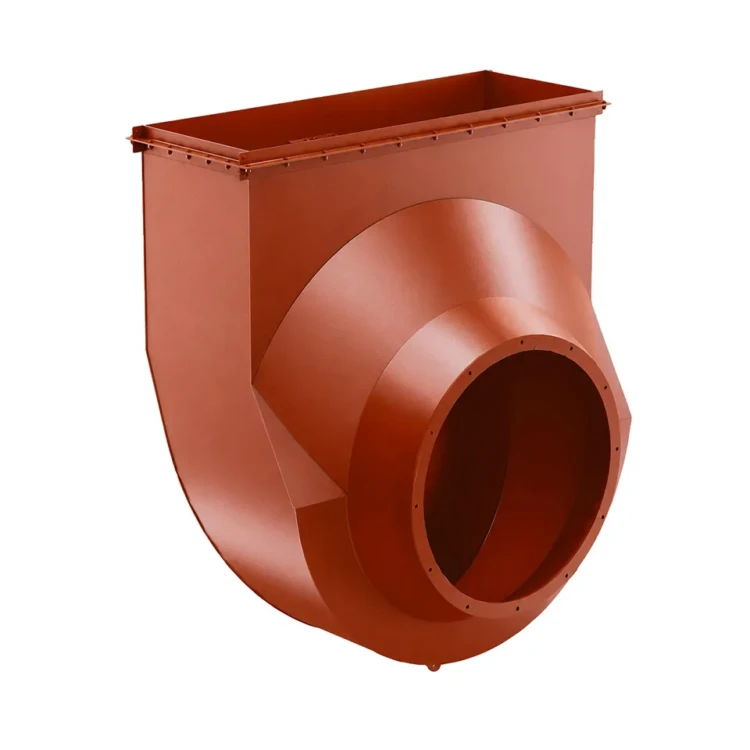

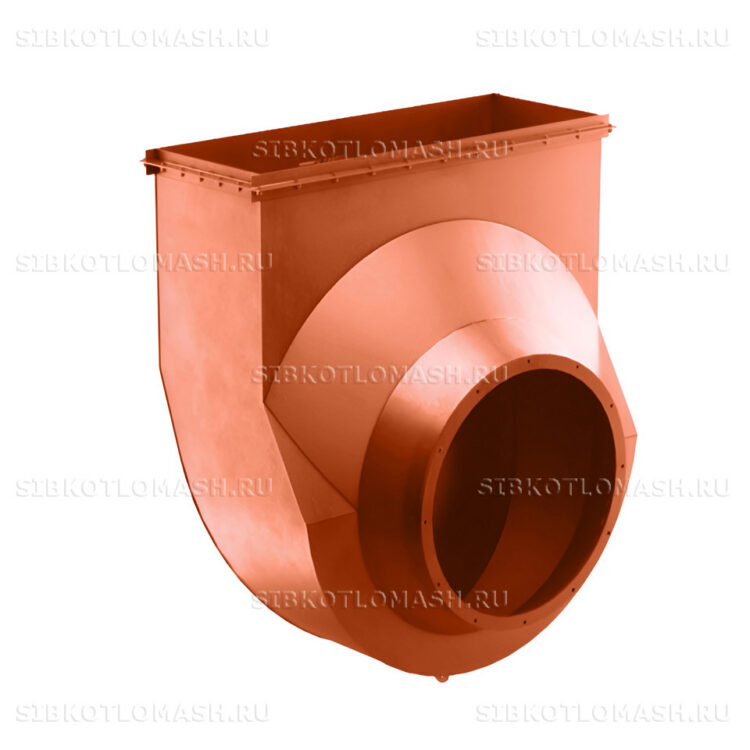

Карман всасывающий — запасная часть тягодутьевой машины производства КЗ «Сибкотломаш» г. Бийск. Карман всасывающий, известный также как карман Рихтера, представляет собой сварную коробчатую конструкцию, которая устанавливается перед входом в улитку дымососа или вентилятора и обеспечивает плавное изменение направления потока газовоздушной смеси с одновременной отсечкой крупных частиц.

Карман всасывающий: назначение и применяемость

Карман всасывающий монтируется со стороны всаса тягодутьевой машины и решает три инженерные задачи: разворачивает поток газа на 90 градусов из подводящего газохода в осевой вход улитки, выполняет функцию предварительного сепаратора крупных частиц золы и шлака, а также защищает рабочее колесо от прямого удара мусора и проседающих в газоходе фрагментов обмуровки.

Карман всасывающий применяется в составе вентиляторов ВДН и ВД, дымососов ДН и Д типоразмеров от 6,3 до 19. Базовое исполнение для типоразмера 9 имеет габаритные размеры по корпусу 800×600×500 мм. Климатическое исполнение узла — У2 и УХЛ4 по ГОСТ 15150-69, что позволяет монтировать карман в неотапливаемых газоходах и на открытых площадках.

Рабочая среда — дымовые газы или воздух с температурой до 200 °C для дымососного исполнения и до 50 °C для дутьевого. Максимальная запылённость газа на входе при работе с пылеуловителем — до 6 г на кубический метр, без пылеуловителя — до 2 г на кубический метр.

Карман всасывающий: материалы и изготовление

Карман всасывающий изготавливается из листовой стали Ст3 по ГОСТ 380 для исполнений умеренного климата и из низколегированной стали 09Г2С по ГОСТ 19281 для северных исполнений и для эксплуатации при отрицательных температурах окружающей среды. Толщина листа варьируется от 4 до 6 миллиметров в зависимости от типоразмера тягодутьевой машины — для малых типоразмеров достаточно 4 мм, для крупных применяется лист 5–6 мм.

Сварные швы выполняются полуавтоматической сваркой в среде защитного газа по ГОСТ 14771 со сплошным проваром катетом не менее 4 мм. Все швы, подверженные знакопеременной нагрузке при вибрации тягодутьевой машины, проходят визуальный и измерительный контроль по ГОСТ 3242.

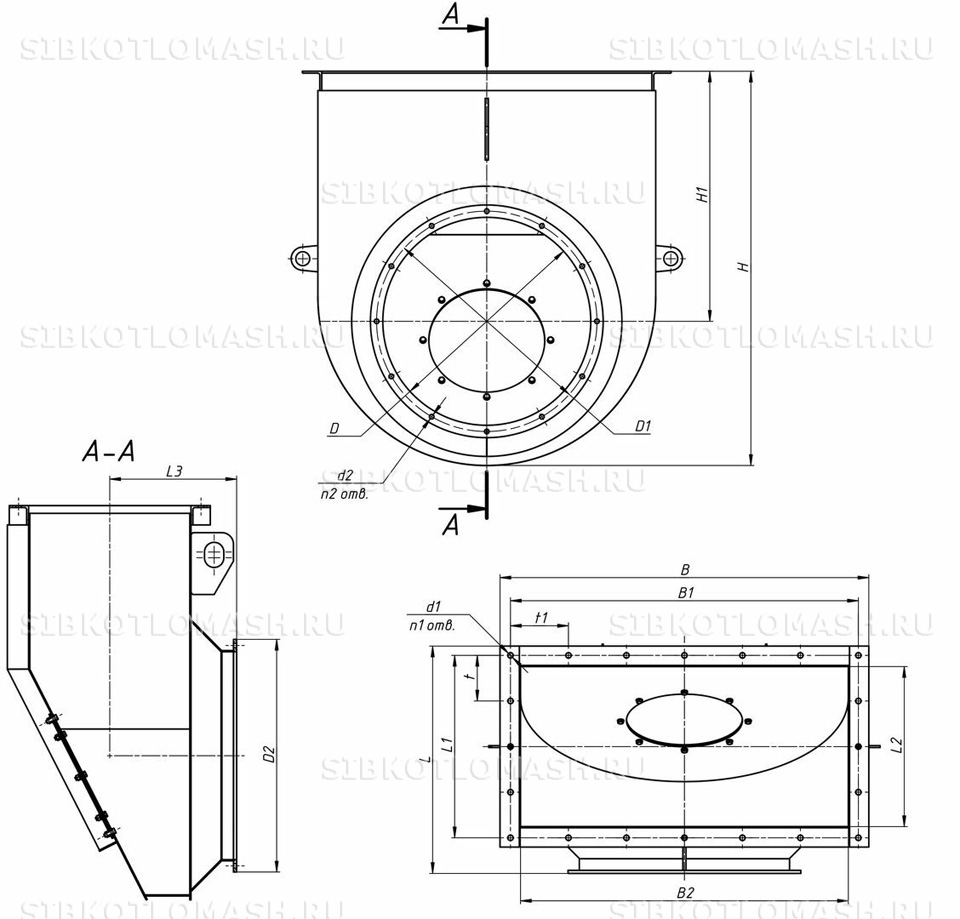

Корпус кармана снаружи усилен рёбрами жёсткости из стальной полосы, которые исключают пульсации стенок от разрежения внутри корпуса и снижают шумоизлучение при работе машины. Входной патрубок выполнен прямоугольным с квадратным фланцем для стыковки с подводящим газоходом, выходной — круглым, диаметр которого соответствует входу улитки конкретного типоразмера машины.

Антикоррозионная защита — двухслойная: грунт ГФ-021 и эмаль ХВ-785 или аналогичная износостойкая лакокрасочная система. Покрытие наносится после абразивоструйной очистки поверхности до степени Sa 2,5 по ISO 8501-1, что обеспечивает срок службы лакокрасочного слоя не менее 5 лет в условиях котельной.

Карман всасывающий: совместимое оборудование

Карман всасывающий устанавливается на следующее оборудование производства КЗ «Сибкотломаш» и совместимых отраслевых тягодутьевых машин:

• Вентилятор дутьевой ВДН-6,3 / ВДН-8 / ВДН-9 — карман малых типоразмеров с фланцем 400×400 мм и круглым выходом Ø316–504 мм;
• Дымосос ДН-6,3 / ДН-8 / ДН-9 — типовое исполнение для котлов малой мощности;
• Вентилятор ВДН-10 / ВДН-11,2 / ВДН-12,5 — карман среднего типоряда с увеличенным сечением входа;
• Дымосос ДН-13 / ДН-15 / ДН-17 — для энергетических котлов и ТЭЦ;
• Машины крупных типоразмеров ДН-19 / ДН-21 — карманы повышенной жёсткости с дополнительными рёбрами.

Подбор кармана по конкретной машине — см. каталог запасных частей тягодутьевых машин. При оформлении заказа достаточно указать типоразмер машины, направление вращения и сторону входа газохода.

Карман всасывающий: заказ и доставка

Карман всасывающий изготавливается на заказ или поставляется со склада в зависимости от текущего наличия. Срок изготовления при отсутствии на складе — от 7 до 15 рабочих дней, включая раскрой листового проката, гибку заготовок, сборку под сварку, сварочные работы, монтаж рёбер жёсткости, абразивоструйную подготовку поверхности и нанесение лакокрасочного покрытия.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный поддон с обвязкой и защитной плёнкой против атмосферных осадков. Для крупных типоразмеров (от 15 и выше) применяется решётчатая обрешётка с противоударными прокладками внутри. На каждое изделие оформляется паспорт с отметкой ОТК, протоколом сварочных работ и сертификатом соответствия.

При оформлении заказа укажите типоразмер тягодутьевой машины (например, ВДН-9 или ДН-15), сторону входа газохода (правое или левое исполнение) и климатическое исполнение. Менеджеры КЗ «Сибкотломаш» подтвердят комплектность кармана, размеры присоединительных фланцев, сроки изготовления и условия поставки в течение рабочего дня.
