Подвеска короткая. Т249.03.001; 00.1652.002

Короткая подвеска ТЧЗМ Т249.03.001 (00.1652.002) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Короткая подвеска ТЧЗМ работает в комплекте с длинной подвеской Т220.05.002 и образует систему крепления свода топочной камеры.

Короткая подвеска ТЧЗМ: назначение и применяемость

Короткая подвеска ТЧЗМ Т249.03.001 устанавливается в обмуровке корпуса топки ТЧЗМ-2-2,7 и фиксирует подвешенные элементы свода топочной камеры — плиты обмуровки, экранные блоки и тепловую изоляцию. Длина детали 593 мм рассчитана на крепление в средней зоне свода с компенсацией теплового удлинения металлических подвесов.

Короткая подвеска ТЧЗМ работает в условиях высоких температур и циклических нагрузок от веса подвешенной обмуровки. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

В составе одной топки ТЧЗМ-2-2,7 устанавливается ровно 12 коротких подвесок этого типоразмера — это количество одинаково для всех типоразмеров (4,0; 5,6; 6,5; 8,0 м). Подвески размещаются по периметру свода топочной камеры рядом с длинными парными подвесками Т220.05.002.

При капитальном ремонте подвески меняют одной партией с парными длинными подвесками Т220.05.002 для сохранения однородности крепления свода. Использование разнотипных подвесок в одном своде недопустимо — это приводит к разнотиповому удлинению при нагреве и неравномерным напряжениям.

Короткая подвеска как унифицированная позиция применяется во всех типоразмерах топок ТЧЗМ серии 2-2,7. Это упрощает планирование закупок и снижает номенклатуру ремонтного склада котельной с несколькими установками.

Короткая подвеска ТЧЗМ: материалы и изготовление

Короткая подвеска ТЧЗМ изготавливается из конструкционной стали марки Сталь 45 по ГОСТ 1050-2013. Эта марка обладает повышенным сопротивлением растяжению (не ниже 600 МПа) и применяется для подвесок с высокими статическими нагрузками. Плотность сплава 7,85 г/см³.

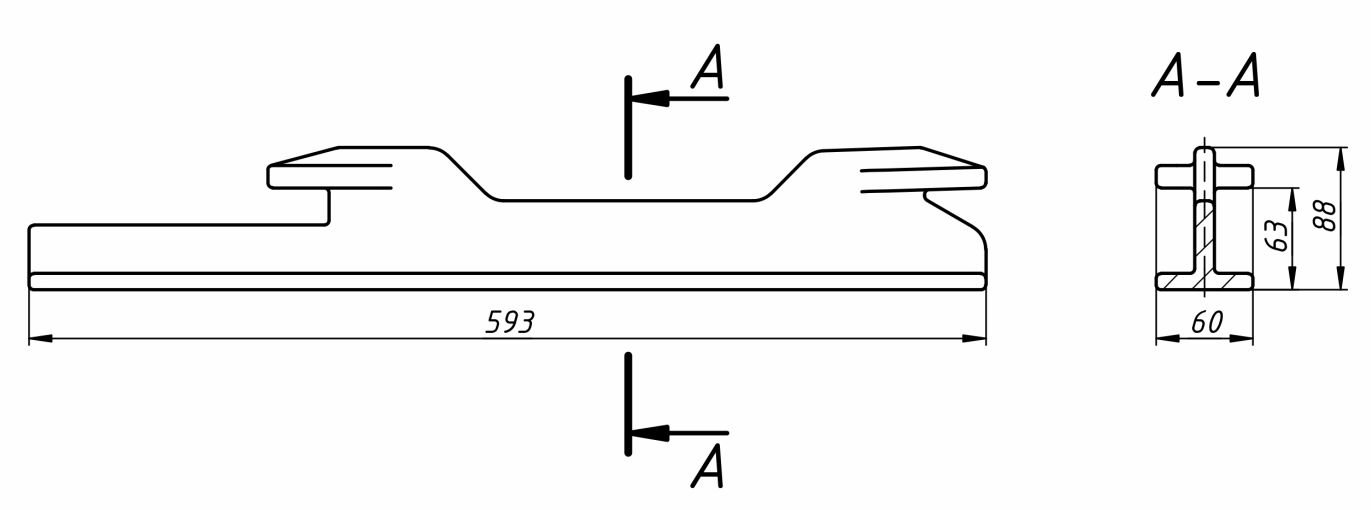

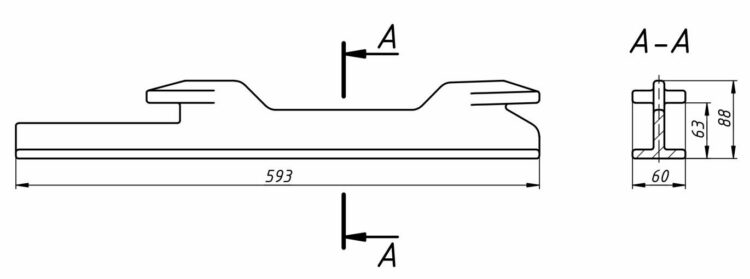

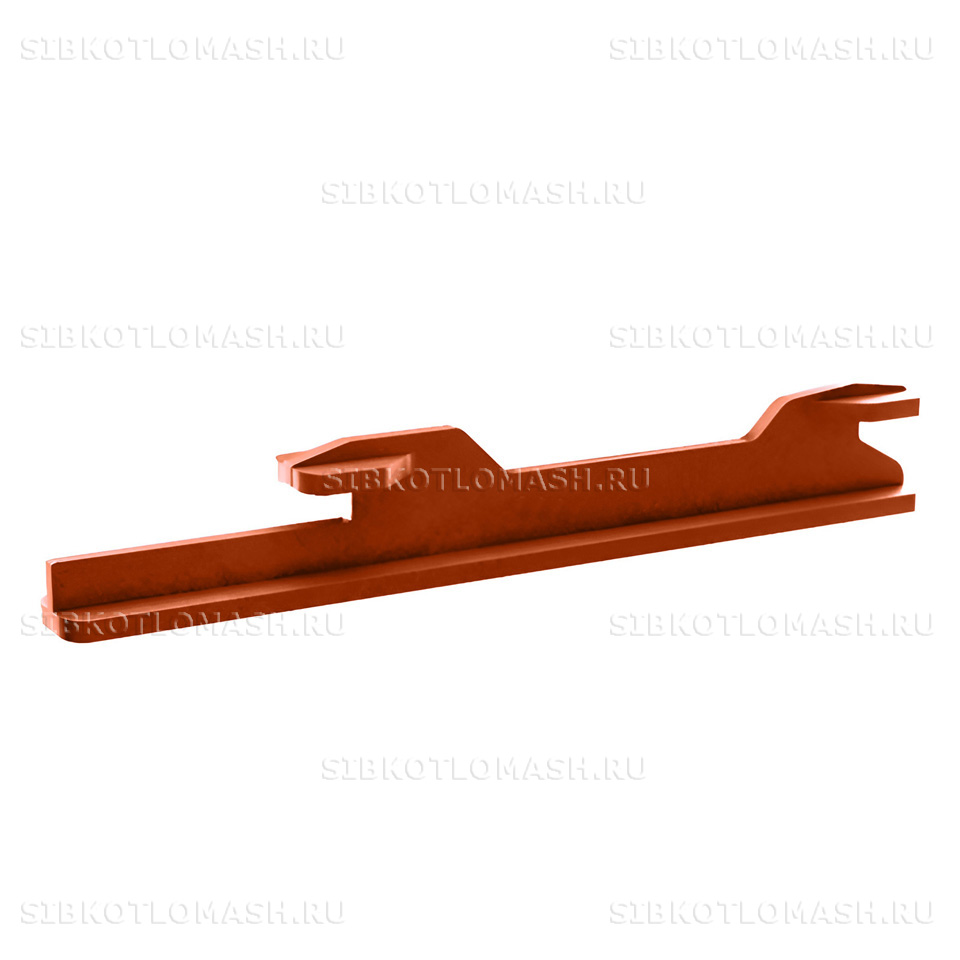

Короткая подвеска ТЧЗМ Т249.03.001 представляет собой стальной литой или прокатный пруток прямоугольного сечения 65×88 мм с проушинами на торцах под крепление к раме топки и к подвешиваемому элементу. После механической обработки посадочные поверхности проушин имеют точность по 11-му квалитету.

Контроль качества включает визуальный осмотр на отсутствие трещин и неметаллических включений, размерный контроль межцентровых расстояний между проушинами и проверку механических свойств стали по результатам испытаний образцов от каждой партии. Каждая партия поставки сопровождается сертификатом качества.

Перед отгрузкой подвеска консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Короткая подвеска ТЧЗМ: совместимое оборудование

Деталь устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект из 12 коротких подвесок
• Топка ТЧЗМ-2-2,7-5,6 — комплект из 12 коротких подвесок
• Топка ТЧЗМ-2-2,7-6,5 — комплект из 12 коротких подвесок
• Топка ТЧЗМ-2-2,7-8,0 — комплект из 12 коротких подвесок

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т249.03.001 — этот артикул указывают в опросном листе при оформлении заказа.

При замене подвески рекомендуется одновременно проверять состояние парной длинной подвески Т220.05.002 и крепёжных болтов. Изношенные подвески часто работают в паре с разрушенной обмуровкой и провоцируют просадку свода топочной камеры.

Короткая подвеска ТЧЗМ: заказ и доставка

Короткая подвеска ТЧЗМ Т249.03.001 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами по 12 шт. на одну топку.

Подвеска отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный паллет с обвязкой стальной лентой, при крупных партиях — отдельный контейнер. Деталь предварительно очищается от окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т249.03.001 (или эквивалентный артикул 00.1652.002 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать короткую подвеску совместно с парной длинной Т220.05.002 — это сохраняет однородность крепления свода и упрощает учёт ремонтного запаса.

При плановой годовой эксплуатации котельной запас коротких подвесок обычно составляет от 4 до 6 шт. на каждый котлоагрегат — это покрывает плановые отказы без срочной поставки.
