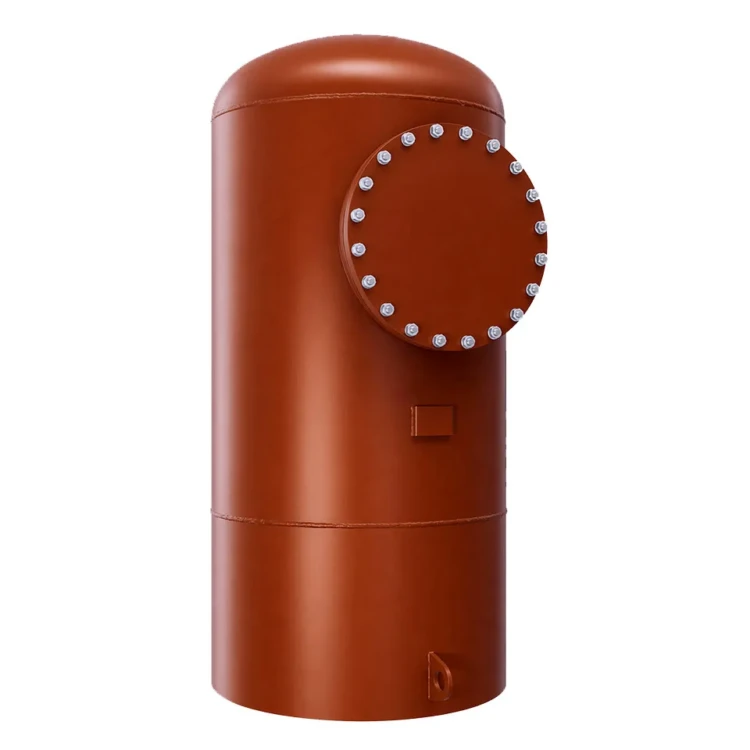

Деаэраторная колонка КДА-15

Деаэраторная колонка КДА-15 — атмосферная двухступенчатая колонка номинальной производительностью 15 т/ч, предназначенная для термической дегазации питательной воды паровых котлов средней мощности и подпиточной воды теплосетей. Изделие соответствует требованиям ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля» и поставляется по чертежу 00.9032.006-01.

Деаэраторная колонка КДА-15: назначение и область применения

Деаэраторная колонка КДА-15 закрывает задачу удаления растворённого кислорода и свободной углекислоты из питательной воды паровых котлов производительностью от 10 до 16 т/ч включительно, а также подпиточной воды систем теплоснабжения и горячего водоснабжения промышленных и муниципальных котельных. Растворённый кислород запускает язвенную коррозию внутренних поверхностей экранных и кипятильных труб котла, свободная углекислота агрессивно атакует чугунные секции экономайзера и углеродистые трубопроводы питательного тракта.

В составе атмосферного деаэратора серии ДА-15 колонка устанавливается на горизонтальный бак-аккумулятор: для энергоёмких котельных штатно подходит БДА-4 объёмом 4 м³, для котельных с большим запасом деаэрированной воды — БДА-8 объёмом 8 м³. Соответственно в каталоге производителя сборки имеют обозначения ДА-15/4 и ДА-15/8. Деаэрационный узел монтируется в линии водоподготовки за натрий-катионитовой фильтрацией и перед группой питательных насосов котла.

Рабочее абсолютное давление в колонке — 0,12 МПа, температура воды на выходе — 104,25 °С, что соответствует точке насыщения для атмосферного типа. Изделие прошло гидравлическое испытание избыточным давлением 0,2 МПа на заводе, что подтверждает прочность сварных швов и отсутствие скрытых дефектов металла.

Деаэраторная колонка КДА-15: устройство и принцип работы

Деаэраторная колонка КДА-15 имеет конструкцию вертикального цилиндрического сосуда диаметром 512 мм и высотой 2250 мм с эллиптическим верхним днищем. Корпус выполнен из углеродистой стали Ст3сп либо низколегированной 09Г2С на выбор заказчика; внутренние устройства — две перфорированные струйные тарелки и непровальная барботажная тарелка — изготовлены из коррозионно-стойкой нержавеющей стали 12Х18Н10Т, что исключает деградацию рабочих сечений перфорации в среде вода-пар.

Принцип работы — двухступенчатая схема дегазации в самой колонке плюс дополнительная третья ступень в баке-аккумуляторе. Поток исходной воды через входной штуцер подаётся в смесительный объём верхней тарелки и через водослив поступает на её перфорированную часть. Через отверстия вода стекает струями на промежуточную водосливную тарелку и далее на барботажный лист. На струйной ступени происходит грубая дегазация и нагрев воды до температуры, близкой к температуре насыщения, за счёт встречного движения греющего пара.

На барботажной ступени греющий пар подаётся под непровальную тарелку: проходя через её отверстия, он интенсивно барботирует слой воды, обеспечивая догрев до температуры насыщения и глубокую дегазацию. Площадь отверстий рассчитана так, что под тарелкой формируется устойчивая паровая подушка, исключающая провал воды через перфорацию даже при минимальной тепловой нагрузке. После барботажа деаэрированная вода через сливной порог поступает в бак-аккумулятор, где затопленное барботажное устройство обеспечивает третью ступень дегазации. Выпар (несконденсировавшаяся парогазовая смесь) отводится через верхний штуцер в охладитель выпара.

Деаэраторная колонка КДА-15: преимущества

• Двухступенчатая струйно-барботажная схема в колонке плюс третья барботажная ступень в баке обеспечивают остаточное содержание кислорода в пределах нормативов ГОСТ 16860-88
• Внутренние тарелки из нержавеющей стали 12Х18Н10Т сохраняют рабочие сечения перфорации в течение всего ресурса и не требуют замены при штатной эксплуатации
• Возможность исполнения корпуса из стали 09Г2С обеспечивает работу в климатических зонах с пониженными температурами и повышенными требованиями к ударной вязкости
• Совместимость с двумя типами баков-аккумуляторов БДА-4 и БДА-8 даёт гибкость в подборе ёмкости узла под динамику потребления котельной
• Гидравлическое испытание корпуса избыточным давлением 0,2 МПа на заводе подтверждает прочность сварных швов
• Вертикальная компоновка с эллиптическим днищем минимизирует занимаемую площадь в водоподготовительном цехе котельной
• Атмосферный тип деаэрации не требует сертификации ёмкости как сосуда под давлением, что упрощает приёмку Ростехнадзором

Деаэраторная колонка КДА-15: применение в котельной

Деаэраторная колонка КДА-15 поставляется как самостоятельное изделие — для построения полнокомплектного атмосферного деаэратора и согласованной работы линии водоподготовки рекомендуется следующее оборудование:

• Деаэратор ДА-15/4 — готовая сборка колонки с горизонтальным баком БДА-4 объёмом 4 м³
• Деаэратор ДА-15/8 — сборка с увеличенным баком БДА-8 объёмом 8 м³ для котельных с большим запасом
• Охладитель выпара ОВА-8 — поверхностный теплообменник для конденсации парогазовой смеси и возврата конденсата
• Гидрозатвор для ДА 5-25 — комбинированное предохранительное устройство от превышения уровня и давления
• ВПУ-3.0 — водоподготовительная установка натрий-катионирования производительностью 3 т/ч для умягчения воды
• Котёл паровой ДЕ-16-14 ГМ-О — газомазутный котёл паропроизводительностью 16 т/ч, типовой потребитель деаэрированной воды
• Котёл паровой КЕ-10-14С — угольный котёл паропроизводительностью 10 т/ч для слоевых котельных

Состав и стоимость комплекта уточняйте при оформлении заказа.
