Охладитель выпара атмосферный ОВА-8

Охладитель выпара атмосферный ОВА-8 — кожухотрубный поверхностный теплообменник с поверхностью теплообмена 8 м², предназначенный для конденсации парогазовой смеси (выпара) атмосферных деаэраторов средней производительности и возврата конденсата в схему водоподготовки. Применяется в составе деаэрационных установок ДА производительностью от 10 до 25 т/ч на промышленных и отопительных котельных.

Охладитель выпара атмосферный ОВА-8: назначение и область применения

Охладитель выпара атмосферный ОВА-8 закрывает потребности котельных средней мощности, где термическая деаэрация ведётся при атмосферном давлении и расход выпара колеблется в диапазоне 25–60 кг пара в час. Аппарат конденсирует пар парогазовой смеси, отводимой из колонки деаэратора, утилизирует тепло этого пара и возвращает чистый дистиллят в тракт питательной воды, экономя свежий пар на подогрев деаэрационной колонки.

Изделие проектируется и поставляется в составе деаэрационных установок ДА согласно ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля». Корпус и трубный пучок рассчитаны на длительную эксплуатацию при контакте с насыщенным паром температурой 104,2 °C и подогреваемой химочищенной водой 50–80 °C.

Применяется на котельных промышленных предприятий, ТЭЦ малой мощности, объектах ЖКХ, котельных пищевого и перерабатывающего сектора — везде, где термическая деаэрация ведётся в атмосферном режиме без контактных колонн повышенного давления и где требуется снизить выброс пара в атмосферу до значений тепловой эффективности котельной установки.

Охладитель выпара атмосферный ОВА-8: устройство и принцип работы

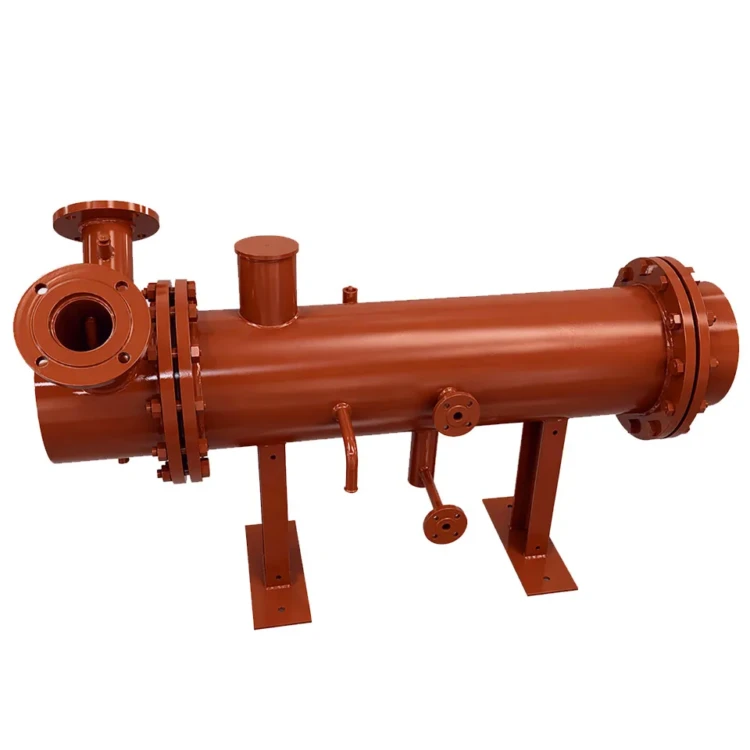

Охладитель выпара атмосферный ОВА-8 имеет конструкцию серийного исполнения по чертежу 00.8118.005: горизонтальный цилиндрический корпус диаметром 426 мм и длиной секции 1890 мм, четырёхходовая трубная система из 120 теплообменных трубок диаметром 16 мм с толщиной стенки 0,8–1 мм, передняя четырёхходовая водяная камера с плоским днищем, задняя плавающая водяная камера, патрубки входа выпара и выхода конденсата, две неподвижные опоры под крепление к раме деаэрационной колонки.

Трубный пучок выполняется из латуни марок Л63, Л68 или биметалла МНЖ-5-1 — для штатных сетевых сред с допустимой жёсткостью, либо из нержавеющей стали 12Х18Н10Т или 08Х18Н10 — для химочищенной воды повышенной агрессивности и контуров с особыми требованиями коррозионной стойкости. Прокладочный комплект, болты, шпильки и гайки поставляются вместе с изделием.

Принцип работы кожухотрубный, с раздельными контурами. Химочищенная вода с расходом до 44 т/ч подаётся в передний коллектор, проходит четырьмя ходами по трубкам и нагревается с 50 до 80 °C, после чего поступает в верхнюю часть деаэрационной колонки. Парогазовая смесь из колонки с температурой 104,2 °C поступает в межтрубное пространство, где пар конденсируется на холодной поверхности трубок. Конденсат самотёком возвращается в бак-аккумулятор, а несконденсированные газы CO₂ и O₂ отводятся через выхлопной патрубок в атмосферу.

Рабочее давление в трубной системе составляет 0,5 МПа, в корпусе 0,12 МПа — режим, соответствующий требованиям атмосферных деаэраторов ДА. Изготовление выполняется по ОСТ 26-291-94 для сосудов и аппаратов сварных стальных и ТУ 3113-004-28903910-2014.

Охладитель выпара атмосферный ОВА-8: преимущества

• Поверхность теплообмена 8 м² — оптимальная производительность по конденсации выпара для деаэраторов 10–25 т/ч
• Кожухотрубная схема с плавающей головкой — компенсация температурных деформаций без напряжений в трубных решётках
• Утилизация теплоты выпара и возврат чистого конденсата в тракт водоподготовки без дополнительной обработки
• Выбор материала трубного пучка под качество исходной воды: латунь, биметалл МНЖ или нержавеющая сталь
• Габариты 2860×516×580 мм и масса 355 кг — установка в существующих помещениях котельной без капитальных переделок
• Унификация с серийными деаэраторами ДА-15/4 и ДА-25/8 — единый эксплуатационный регламент
• Длительный срок безремонтной службы при выполнении графика регенерации катионитовых фильтров перед деаэратором

Охладитель выпара атмосферный ОВА-8: применение в котельной

Охладитель выпара атмосферный ОВА-8 работает в составе атмосферной деаэрационной установки. Для полноценной работы котельной с этим аппаратом рекомендуется следующее оборудование:

• Деаэратор атмосферный ДА-15/4 — основная деаэрационная установка 15 т/ч
• Деаэратор атмосферный ДА-25/8 — деаэрационная установка 25 т/ч с увеличенным баком
• Колонка деаэрационная КДА-25 — двухступенчатая дегазация питательной воды
• Гидрозатвор — защита бака от опрокидывания уровня и роста давления
• Установка ВПУ-3.0 — Na-катионитовое умягчение воды перед деаэрацией
• Паровой котел КЕ-6,5-14С — потребитель деаэрированной питательной воды
• Паровой котел ДКВр-10-13С — крупный потребитель в составе котельной

Состав и стоимость уточняйте при оформлении заказа.
