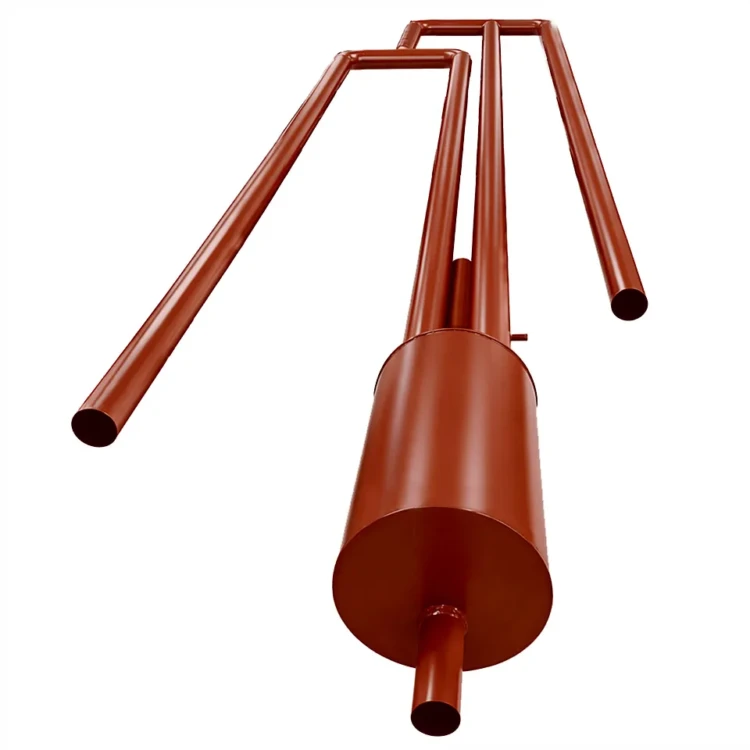

Гидрозатвор для ДА 5-25

Гидрозатвор для ДА 5-25 — комбинированное предохранительное устройство для атмосферных деаэраторов производительностью от 5 до 25 т/ч. Гидрозатвор для ДА 5-25 защищает деаэраторный бак от опасного повышения избыточного давления и от аварийного подъёма уровня воды без применения подвижных предохранительных клапанов, что повышает надёжность всей деаэрационной установки и упрощает её обслуживание в условиях круглосуточной работы котельной.

Гидрозатвор для ДА 5-25: назначение и область применения

Гидрозатвор для ДА 5-25 применяется в схемах котельных и ТЭЦ малой и средней мощности, где питательная вода для паровых котлов и теплосети подвергается термической деаэрации. Устройство устанавливается на деаэраторных баках совместно с деаэрационными колонками типов КДА-5, КДА-10, КДА-15 и КДА-25, обеспечивая безопасный режим работы оборудования при отклонениях параметров пара и воды.

Изделие выполняет одновременно две функции защиты: ограничивает рост избыточного давления в паровом пространстве деаэратора и предотвращает переполнение бака при сбое системы автоматики уровня. По принципу действия и точкам подключения конструкция соответствует требованиям ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля» и техническим условиям производителя.

Область применения охватывает промышленные паровые котельные, отопительные котельные с деаэрацией питательной воды, паросиловые установки промпредприятий и объектов ЖКХ — везде, где деаэраторный бак работает под избыточным давлением около 0,02 МПа и температуре воды до 104,25 °С. Изделие востребовано как при новом строительстве котельных установок, так и при реконструкции и техническом перевооружении существующих узлов деаэрации, поскольку допускает монтаж как отдельной позицией, так и в составе уже укомплектованной деаэраторной обвязки.

Гидрозатвор для ДА 5-25: устройство и принцип работы

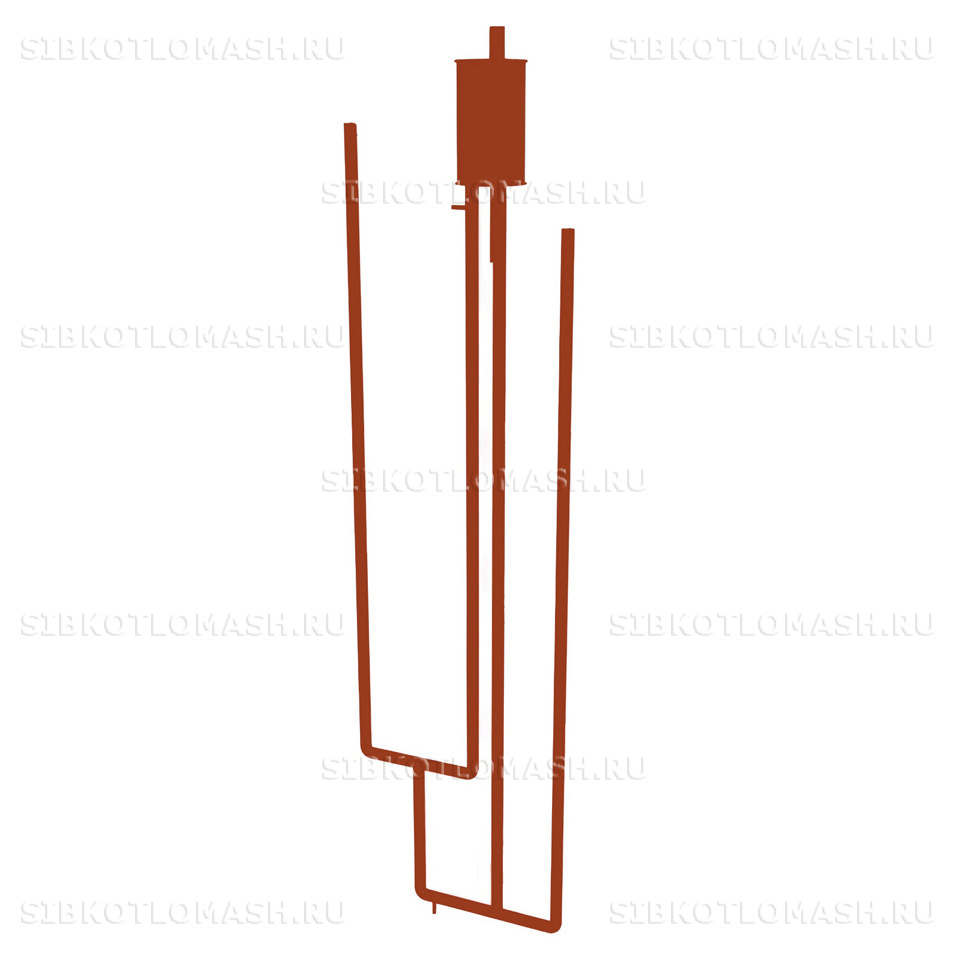

Гидрозатвор для ДА 5-25 имеет конструкцию, состоящую из двух U-образных трубных контуров разной высоты, объединённых в единую гидравлическую систему, и расширительного бака в верхней точке. Первый контур (паровой) защищает деаэратор от превышения давления, второй (переливной) — от опасного повышения уровня воды в баке. Корпусные детали выполнены из углеродистой стали Ст3сп, трубные элементы — из котельной стали 20.

Принцип работы парового гидрозатвора основан на уравновешивании избыточного давления пара в деаэраторе гидростатическим давлением столба воды в U-образной трубе. Высота столба рассчитана так, что при штатном давлении 0,02 МПа вода удерживается в трубе и пар не сбрасывается. При повышении давления выше уставки 0,07 МПа столб смещается, пар прорывается через гидрозатвор и уходит в атмосферу, после чего вода автоматически возвращается из расширительного бака на место.

Переливной гидрозатвор включается при подъёме уровня воды в деаэраторном баке выше предельного: излишек воды самотёком сливается через переливную трубу. Максимальное допустимое давление в деаэраторе при срабатывании устройства — 0,17 МПа (1,7 кгс/см²). Большая строительная высота изделия (5930 мм) обусловлена необходимостью разместить столб воды требуемой высоты для уставки давления; этим же объясняется компактная ширина 495 мм и небольшая длина основания 1460 мм, удобные для размещения у деаэраторного бака.

Расширительный бак установлен в верхней точке гидравлического контура и принимает на себя выброс воды при срабатывании устройства, после чего по принципу сообщающихся сосудов автоматически возвращает воду в U-образные трубы. Такая схема обеспечивает самовосстановление защиты без участия оператора и без применения насосной подкачки, что важно для котельных без постоянного дежурного персонала.

Гидрозатвор для ДА 5-25: преимущества

• Двойная защита деаэратора — от роста давления и от перелива воды одним изделием.
• Отсутствие подвижных частей и пружин — нечему заклинивать, не требуется периодическая настройка.
• Самозаливающаяся схема за счёт расширительного бака — после срабатывания устройство восстанавливает рабочее состояние без участия оператора.
• Корпус из стали Ст3сп и трубы из стали 20 — длительный ресурс при эксплуатации в среде «вода + насыщенный пар» при температуре до 104,25 °С.
• Универсальность по типоразмеру колонки — одно изделие закрывает диапазон деаэраторов ДА от 5 до 25 т/ч.
• Заводское изготовление по чертежу 00.9203.005 КЗ «Сибкотломаш» г. Бийск с гидравлическим испытанием каждого изделия.
• Совместимость с типовыми проектами котельных, выполненными по СП 89.13330 на котлоагрегаты ДКВр, КЕ, ДЕ малой и средней мощности.

Гидрозатвор для ДА 5-25: применение в котельной

В составе котельной гидрозатвор для ДА 5-25 устанавливается на деаэраторном баке непосредственно у выходных патрубков парового пространства и переливной линии. Для полноценной работы деаэрационного узла рекомендуется следующее основное оборудование:

• Деаэратор ДА-5/4 — атмосферный деаэратор 5 т/ч, нижняя граница типоразмерного ряда.
• Деаэратор ДА-25/8 — атмосферный деаэратор 25 т/ч, верхняя граница для этого гидрозатвора.
• Деаэраторная колонка КДА-10 — типовая колонка средней производительности для пары ДА 5-25.
• Водоподготовительная установка ВПУ-3.0 — натрий-катионитовая ВПУ перед деаэратором.
• Паровой котёл ДКВр-10-13С — типичный потребитель деаэрированной воды в групповой котельной.
• Паровой котёл КЕ-10-14С — котёл со слоевым сжиганием угля и совместимой производительностью.

Состав и количество позиций уточняйте при оформлении заказа исходя из тепловой схемы конкретной котельной.
