Деаэраторная колонка КДА-25

Деаэраторная колонка КДА-25 — атмосферная двухступенчатая колонка номинальной производительностью 25 т/ч, предназначенная для термической дегазации питательной воды паровых котлов средней и крупной мощности и подпиточной воды теплосетей. Изделие соответствует требованиям ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля» и поставляется по чертежу 00.9032.012.

Деаэраторная колонка КДА-25: назначение и область применения

Деаэраторная колонка КДА-25 закрывает задачу удаления растворённого кислорода и свободной углекислоты из питательной воды паровых котлов производительностью 16–25 т/ч и подпиточной воды крупных систем теплоснабжения промышленных предприятий, ТЭЦ малой мощности и муниципальных котельных микрорайонного уровня. Растворённый кислород запускает язвенную коррозию экранных, кипятильных и дымогарных труб котла; свободная углекислота агрессивно атакует чугунные секции экономайзера и углеродистые трубопроводы.

Колонка предназначена для работы в составе атмосферного деаэратора серии ДА-25. На один типоразмер колонки штатно подходят два варианта горизонтального бака-аккумулятора: БДА-8 объёмом 8 м³ для котельных со средней динамикой потребления и БДА-15 объёмом 15 м³ для энергоёмких котельных с большим запасом деаэрированной воды. В каталоге производителя сборки имеют обозначения ДА-25/8 и ДА-25/15.

Рабочее абсолютное давление в колонке — 0,12 МПа, температура воды на выходе — 104,25 °С, что соответствует точке насыщения для атмосферного типа. Греющий пар, подаваемый под барботажную тарелку, должен иметь температуру не выше 250 °С — это исключает термическую деформацию перфорированных тарелок и нарушение режима барботажа.

Деаэраторная колонка КДА-25: устройство и принцип работы

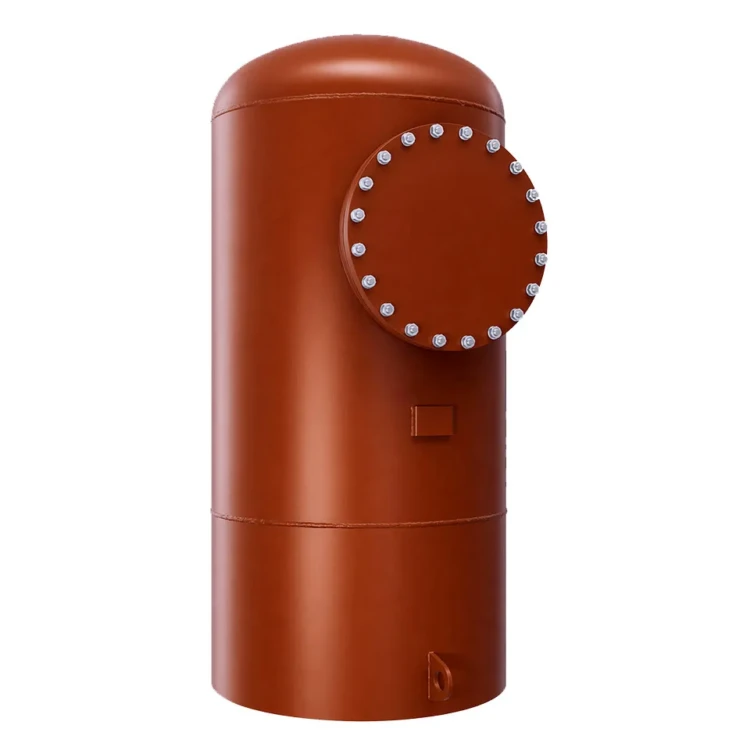

Деаэраторная колонка КДА-25 имеет конструкцию вертикального цилиндрического сосуда диаметром 720 мм и высотой 2790 мм с эллиптическим верхним днищем — увеличенный диаметр относительно колонок меньших типоразмеров обусловлен необходимостью пропускать трёхкратный гидравлический поток без увеличения линейной скорости струй. Корпус выполнен из углеродистой стали Ст3сп либо низколегированной 09Г2С на выбор заказчика; внутренние устройства — две перфорированные струйные тарелки и непровальная барботажная тарелка — изготовлены из коррозионно-стойкой нержавеющей стали 12Х18Н10Т.

Принцип работы — двухступенчатая схема дегазации в самой колонке плюс дополнительная третья ступень в баке-аккумуляторе. Поток исходной воды через входной штуцер подаётся в смесительный объём верхней тарелки, через водослив поступает на её перфорированную часть и далее каскадом через нижнюю перфорированную тарелку стекает на барботажный лист. На струйной ступени происходит грубая дегазация и нагрев воды до температуры, близкой к температуре насыщения, за счёт встречного движения греющего пара.

На барботажной ступени греющий пар подаётся под непровальную тарелку: проходя через её отверстия, он интенсивно барботирует слой воды, обеспечивая догрев до температуры насыщения и глубокую дегазацию. Площадь отверстий рассчитана так, что под тарелкой формируется устойчивая паровая подушка, исключающая провал воды через перфорацию даже при минимальной тепловой нагрузке. После барботажа деаэрированная вода через сливной порог поступает в бак-аккумулятор, где затопленное барботажное устройство обеспечивает третью ступень дегазации перед подачей воды к питательным насосам котлов.

Деаэраторная колонка КДА-25: преимущества

• Двухступенчатая струйно-барботажная схема в колонке плюс третья барботажная ступень в баке обеспечивают остаточное содержание кислорода в пределах нормативов ГОСТ 16860-88
• Увеличенный диаметр корпуса до 720 мм рассчитан на пропуск 25 т/ч гидравлического потока без снижения качества дегазации при пиковых нагрузках котельной
• Внутренние тарелки из нержавеющей стали 12Х18Н10Т сохраняют рабочие сечения перфорации в течение всего ресурса и не требуют замены при штатной эксплуатации
• Возможность исполнения корпуса из стали 09Г2С обеспечивает работу в северных климатических зонах и при повышенных требованиях к ударной вязкости металла
• Совместимость с двумя баками-аккумуляторами БДА-8 и БДА-15 даёт гибкость в выборе объёма деаэрированной воды под динамику потребления крупной котельной
• Атмосферный тип деаэрации не требует регистрации в Ростехнадзоре как сосуда под давлением, что упрощает приёмку и эксплуатацию
• Заводская сборка с гидроиспытанием каждого корпуса исключает скрытые дефекты сварных швов

Деаэраторная колонка КДА-25: применение в котельной

Деаэраторная колонка КДА-25 поставляется как самостоятельное изделие — для построения полнокомплектного атмосферного деаэратора и согласованной работы линии водоподготовки рекомендуется следующее оборудование:

• Деаэратор ДА-25/8 — готовая сборка колонки с горизонтальным баком БДА-8 объёмом 8 м³
• Деаэратор ДА-25/15 — сборка с увеличенным баком БДА-15 объёмом 15 м³ для крупных котельных
• Охладитель выпара ОВА-8 — поверхностный теплообменник для конденсации парогазовой смеси
• Гидрозатвор для ДА 5-25 — комбинированное предохранительное устройство от превышения уровня и давления
• ВПУ-3.0 — водоподготовительная установка натрий-катионирования для умягчения воды перед деаэрацией
• Котёл паровой ДЕ-25-14ГМ-О — газомазутный котёл паропроизводительностью 25 т/ч, типовой потребитель деаэрированной воды
• Котёл паровой КЕ-25-14С — угольный котёл паропроизводительностью 25 т/ч для слоевых котельных с цепной решёткой

Состав и стоимость комплекта уточняйте при оформлении заказа.
