Лоток верхний. Т67.00.001М2-01; 00.1601.022-01

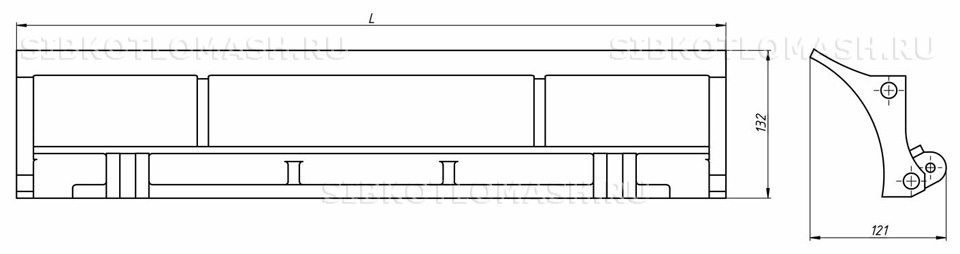

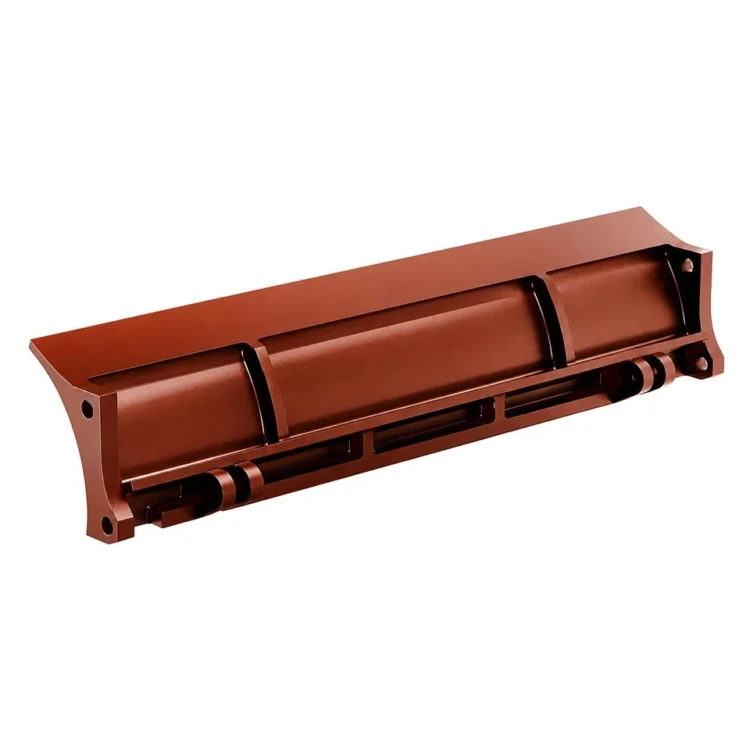

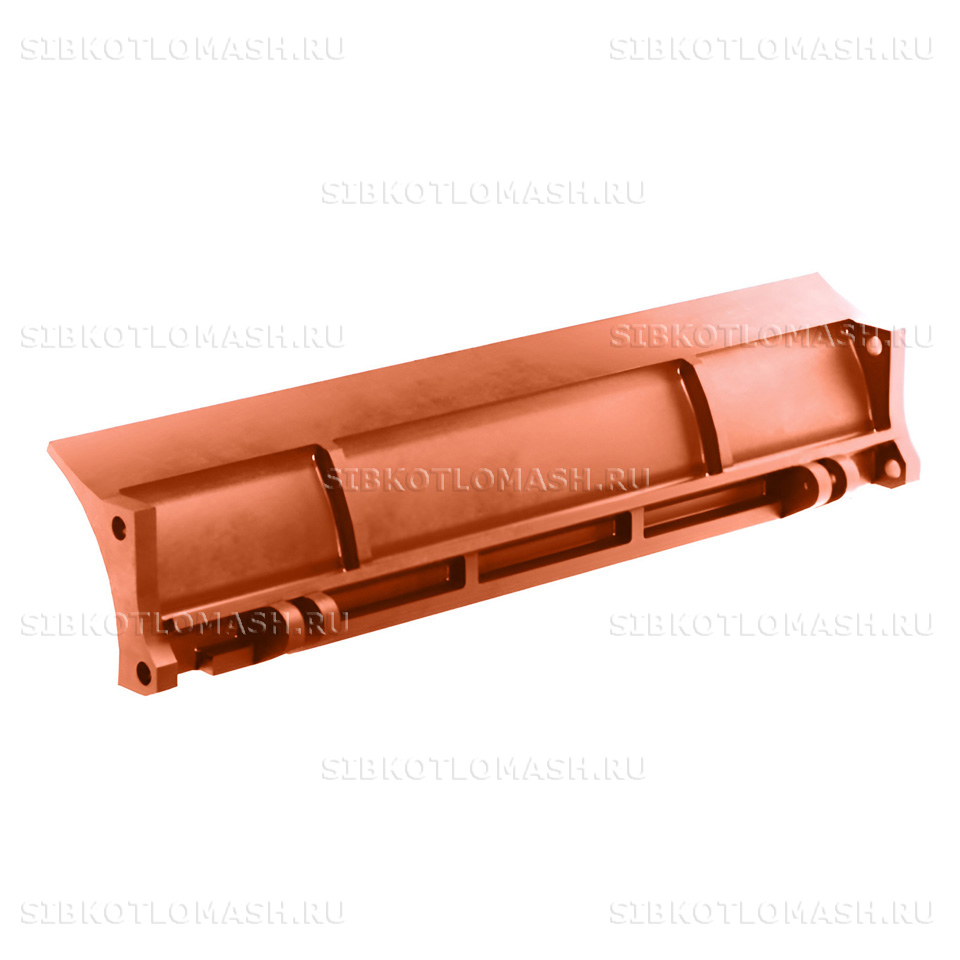

Лоток верхний Т67.00.001М2-01 — литая чугунная запасная часть компактного забрасывателя пневмомеханического, изготавливаемая КЗ «Сибкотломаш» в Бийске. Эта деталь представляет собой отбойную плиту верхней части загрузочной зоны забрасывателя ЗП-400 и направляет угольный поток к ротору ширины 400 мм, ограничивая разлёт мелких фракций. Унифицированный заводской код — 00.1601.022-01.

Лоток верхний: назначение и применяемость

Лоток верхний Т67.00.001М2-01 ставится в верхней части корпуса компактного забрасывателя пневмомеханического ЗП-400 (Т67.00.000-01М2). Деталь принимает восходящие потоки угольной пыли и крупных кусков, отражённых лопатками ротора, и направляет их обратно в зону заброса. От плоскостности рабочей поверхности лотка зависят равномерность распределения слоя топлива и минимизация пылеуноса в газоход котла.

В сборке деталь крепится между боковыми стенками компактного корпуса и верхним фланцем передней стенки, образуя верхнюю границу проточной зоны. Полноразмерный аналог — лоток верхний Т67.00.001М2 для забрасывателя ЗП-600 с длиной 632 мм.

Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что позволяет работать лотку в неотапливаемых котельных при отрицательных температурах окружающего воздуха и одновременно выдерживать прогрев до 200 °С со стороны топочной зоны.

Лоток верхний: материал и технология изготовления

Лоток верхний Т67.00.001М2-01 отливается из серого чугуна СЧ10 по ГОСТ 1412-85. Эта марка обеспечивает удовлетворительные литейные характеристики, демпфирование вибраций от подачи угля и достаточную прочность при массе детали 7,2 кг. Плотность сплава 7,0 г/см³, твёрдость 143–229 HB, предел прочности при растяжении не ниже 100 МПа.

Технологический маршрут: формовка по деревянной модели, заливка расплавленного чугуна в песчано-глинистые формы, выбивка отливки, отжиг для снятия литейных напряжений, обрубка облойного шва и механическая обработка крепёжных мест по чертежу Т67.00.001М2-01. Шероховатость рабочей поверхности — Ra 6,3, что обеспечивает скольжение угольных фракций без зацеплений.

Готовая отливка проходит трёхступенчатый контроль: визуальный — на отсутствие литейных раковин и трещин, размерный — по карте допусков, выборочный — замер твёрдости поверхности. Перед отгрузкой деталь маркируется заводским клеймом и грунтуется атмосферостойкой эмалью для защиты от коррозии при длительном хранении.

Габариты литого контура — 432×300×30 мм по основной плоскости; по периметру предусмотрены литые усиливающие рёбра и фланцы крепления к боковым стенкам корпуса. Компактные размеры позволяют монтировать лоток в модульных котельных установках с ограниченным простором для маневра.

Лоток верхний: совместимое оборудование

Лоток верхний Т67.00.001М2-01; 00.1601.022-01 устанавливается на следующее оборудование:

• Забрасыватель топлива ЗП-400 — пневмомеханический забрасыватель малого типоразмера, рабочая ширина ротора 400 мм
• Забрасыватель топлива ЗП-600 — пневмомеханический забрасыватель увеличенного типоразмера, рабочая ширина ротора 600 мм
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием каменного угля, штатно комплектуется забрасывателями ЗП-600
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ, рассчитан на сжигание каменных и бурых углей с забрасывателями ЗП-600
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой для слоевого сжигания угля, оснащается забрасывателями серии ЗП

Деталь востребована при ремонте котельных установок с паровыми котлами серий ДЕ, КЕ и водогрейными КВм, КВ-ТС, оснащёнными пневмомеханическими забрасывателями серии Т67 для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти узла трансмиссии забрасывателя можно подобрать в каталоге запчастей забрасывателей топлива. Совместимость подтверждается контрольной примеркой по чертежу: размеры посадочных поверхностей и сопрягаемых элементов должны соответствовать паспортным значениям конкретного типоразмера забрасывателя.

Лоток верхний: заказ и доставка

Лоток верхний Т67.00.001М2-01 поставляется со склада при наличии или изготавливается под заказ за 5–10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как одну деталь под аварийный ремонт, так и комплектами на парк забрасывателей котельной.

Доставка организуется транспортными компаниями по территории Российской Федерации и странам Евразийского экономического союза. Упаковка — деревянный ящик с обрешёткой или паллет с обвязкой; для крупных заказов формируется отдельный контейнер с торцовыми упорами, что исключает подвижки литых деталей при перевозке. Изделия сопровождаются паспортом качества и сертификатом материала.

При оформлении заявки укажите номер чертежа Т67.00.001М2-01 или аналог 00.1601.022-01, требуемое количество и тип забрасывателя ЗП-400. Менеджеры КЗ «Сибкотломаш» подтвердят наличие на складе, сроки изготовления и условия в течение рабочего дня; одновременно можно запросить полноразмерный аналог Т67.00.001М2 и сопутствующие позиции корпуса.
