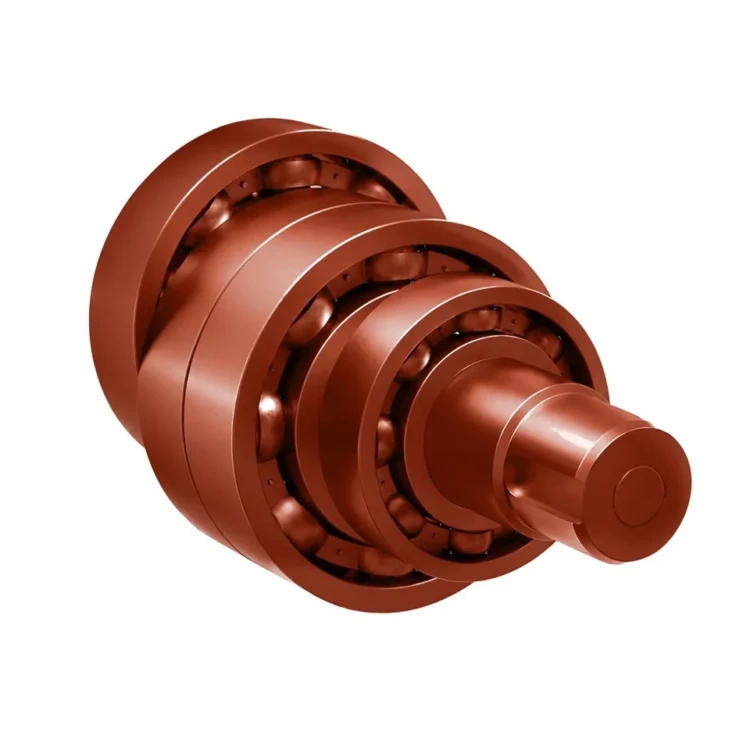

Привод эксцентриковый. Т67.18.200СБ; 00.9401.016СБ

Привод эксцентриковый Т67.18.200СБ — запасная часть забрасывателей топлива ЗП-400, ЗП-600 и питателей ПТЛ-400, ПТЛ-600 производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой сборный механизм с эксцентриком на валу, преобразующий вращательное движение вала вариатора в возвратно-поступательное для качания пластинчатого транспортёра угольного ящика. Альтернативная заводская нумерация — 00.9401.016СБ.

Привод эксцентриковый: назначение и применяемость

Привод эксцентриковый Т67.18.200СБ устанавливается в составе механизма качания пластинчатого транспортёра забрасывателя ЗП-400 или ЗП-600. От плавного и точного хода эксцентрика зависит равномерность подачи топлива на ротор забрасывателя — без качания транспортёр не сдвигает уголь к лопастям, и забросная характеристика теряется. Привод эксцентриковый сопряжён с вариатором импульсным Т67.33.000А, который задаёт скорость качания, и с тягой, передающей усилие на транспортёр.

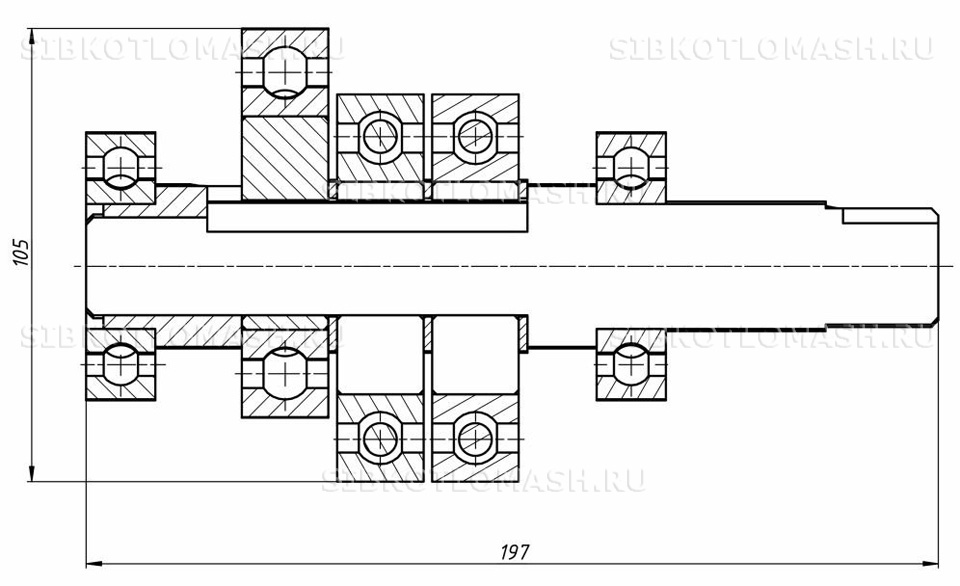

Конструктивно сборная единица состоит из эксцентрика на валу, шатуна с шарнирами, тяги переменной длины и опоры. Геометрия привода рассчитана на длинный ход транспортёра при низкой частоте вращения вала вариатора. Климатическое исполнение детали — У2 и УХЛ4 по ГОСТ 15150-69, что соответствует размещению в неотапливаемых котельных и под навесами.

Привод эксцентриковый востребован при плановом ремонте трансмиссии забрасывателя, при замене изношенного эксцентрика или шатунных шарниров, а также при модернизации старых забрасывателей с заменой питающего узла. Поставляется как комплектная сборная единица — на месте монтажа не требует подгонки и устанавливается на штатные посадочные места рамы забрасывателя.

Привод эксцентриковый: материалы и изготовление

Привод эксцентриковый изготавливается из конструкционной стали 45 по ГОСТ 1050-2013 для эксцентрика, валов и пальцев — это среднеуглеродистая марка с временным сопротивлением порядка 600 МПа после нормализации, обеспечивающая стойкость к ударным и циклическим нагрузкам. Рама опоры и тяги выполняются из стали Ст3 по ГОСТ 380-2005 — обыкновенной углеродистой марки конструкционного назначения с хорошей свариваемостью.

Технологический процесс включает токарную обработку эксцентрика и валов, фрезерование посадочных шпонок, сверление шарнирных отверстий по кондуктору, сварку рамы опоры и контрольную сборку с проверкой хода шатуна. Контроль качества: визуальный осмотр сварных швов, размерный контроль эксцентриситета, проверка биения вала индикатором, прогон вхолостую перед отгрузкой для приработки шарниров.

Масса сборной единицы составляет 3,5 кг при расчётных габаритах 200×150×100 мм. Эта компоновка обеспечивает оптимальное соотношение жёсткости и инерционности для работы в режиме переменной частоты от вариатора (определяющей производительность забрасывателя 3,2–4,8 т/ч). Срок службы при штатной смазке шарниров и регулярной ревизии — не менее 25 000 часов наработки.

Привод эксцентриковый: совместимое оборудование

Привод эксцентриковый Т67.18.200СБ; 00.9401.016СБ устанавливается на следующее оборудование:

• Забрасыватель топлива ЗП-400 — пневмомеханический забрасыватель малого типоразмера, рабочая ширина ротора 400 мм
• Забрасыватель топлива ЗП-600 — пневмомеханический забрасыватель увеличенного типоразмера, рабочая ширина ротора 600 мм
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием каменного угля, штатно комплектуется забрасывателями ЗП-600
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ, рассчитан на сжигание каменных и бурых углей с забрасывателями ЗП-600
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой для слоевого сжигания угля, оснащается забрасывателями серии ЗП

Деталь востребована при ремонте котельных установок с паровыми котлами серий ДЕ, КЕ и водогрейными КВм, КВ-ТС, оснащёнными пневмомеханическими забрасывателями серии Т67 для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти узла трансмиссии забрасывателя можно подобрать в каталоге запчастей забрасывателей топлива. Совместимость подтверждается контрольной примеркой по чертежу: размеры посадочных поверхностей и сопрягаемых элементов должны соответствовать паспортным значениям конкретного типоразмера забрасывателя.

Привод эксцентриковый: заказ и доставка

Привод эксцентриковый Т67.18.200СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 7 до 14 рабочих дней с учётом механической обработки эксцентрика, сварки рамы и контрольной сборки. Минимальная партия не лимитирована: возможна как поштучная отгрузка для аварийной замены, так и комплектные поставки для планового ремонта парка забрасывателей и питателей котельной.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой; шарниры и эксцентрик предохраняются консервирующей смазкой и упаковочной бумагой, рабочая поверхность вала защищается от ударов жёсткими прокладками. Для крупных партий доступна отгрузка контейнером с фиксацией мягкими стропами.

При оформлении заказа укажите номер чертежа Т67.18.200СБ или альтернативный 00.9401.016СБ и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и предложат сопутствующие запчасти трансмиссии — вариатор импульсный, шатун и тяги — если требуется комплексный ремонт. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта забрасывателей перед отопительным сезоном.
