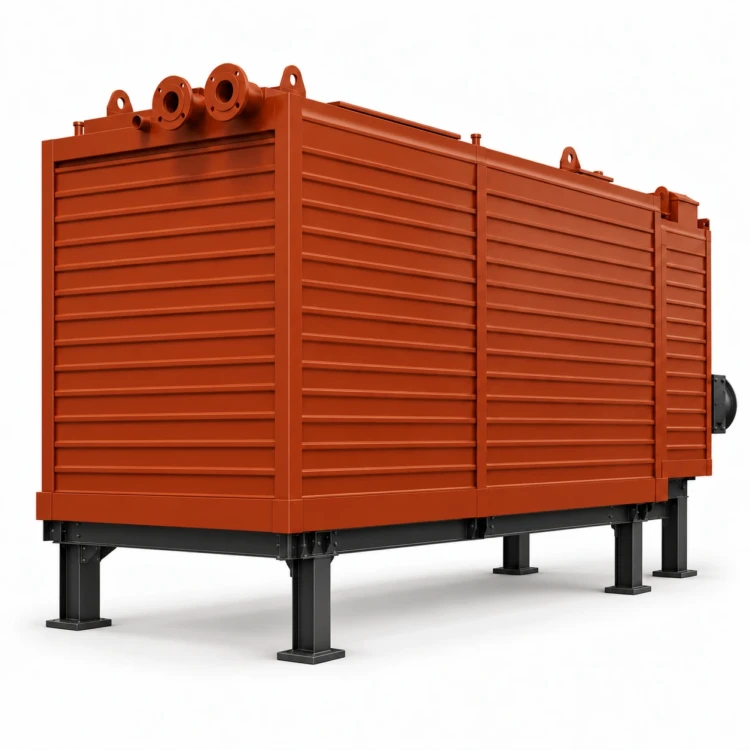

Котел КВ-ТС-6,5-150

Котел КВ-ТС-6,5-150 предназначен для слоевого сжигания угля и нагрева сетевой воды до 150 °С. Его теплопроизводительность — 7,56 МВт, что соответствует 6,5 Гкал/ч. Основной температурный график — 70–150 °С, номинальный расход воды через котёл — 80 т/ч.

Устройство котла

Топочная камера расположена горизонтально. Её стенки защищены трубными экранами: движущаяся внутри них вода охлаждает металл и воспринимает тепловое излучение от слоя топлива. За топкой находится вертикальная экранированная шахта с U-образными конвективными ширмами. В этой части нагрев происходит за счёт теплообмена с проходящими дымовыми газами.

Топочный и конвективный участки образуют трубную систему с опорами на нижних коллекторах. Натрубная обмуровка крепится к элементам системы. При размещении котла необходимо оставить проходы для ремонта обмуровки, обслуживания решётки и очистки газохода; одних габаритов блока для планировки котельной недостаточно.

Топочное устройство и топливо

Типовое топочное устройство — Топка ТЛЗМ-2-1,87-4,0. По сравнению с меньшим типоразмером этой серии увеличена длина решётки: топливу требуется достаточное время для прогрева, выхода летучих и выгорания коксового остатка.

Для расчётного угля расход составляет 1420 кг/ч при КПД 82 %. Эти значения относятся к заданным характеристикам топлива. Влажный бурый уголь, более зольный уголь и уголь с высокой долей мелочи требуют разных настроек подачи и воздуха. Система возврата уноса возвращает осевшие под конвективной шахтой частицы в топку, но не заменяет подготовку топлива.

Работа в составе котельной

Водяной тракт работает с принудительным движением теплоносителя. Насос должен обеспечивать требуемые 80 т/ч с учётом сопротивления котла и внешних трубопроводов. Тепловую нагрузку регулируют количеством сжигаемого угля и подачей воздуха; уменьшать проток воды пропорционально мощности нельзя без проверки допустимого режима.

Перед котлом предусматривают подготовку подпиточной воды, а в газовом тракте — улавливание золы и тяговое оборудование. Присосы через обмуровку увеличивают объём уходящих газов и нагрузку на дымосос. Общие технические требования к водогрейным котлам устанавливает ГОСТ 21563-2016.

В заявке КЗ «Сибкотломаш» указывают марку и фракционный состав угля, расчётную нагрузку, давление и температурный график сети.
