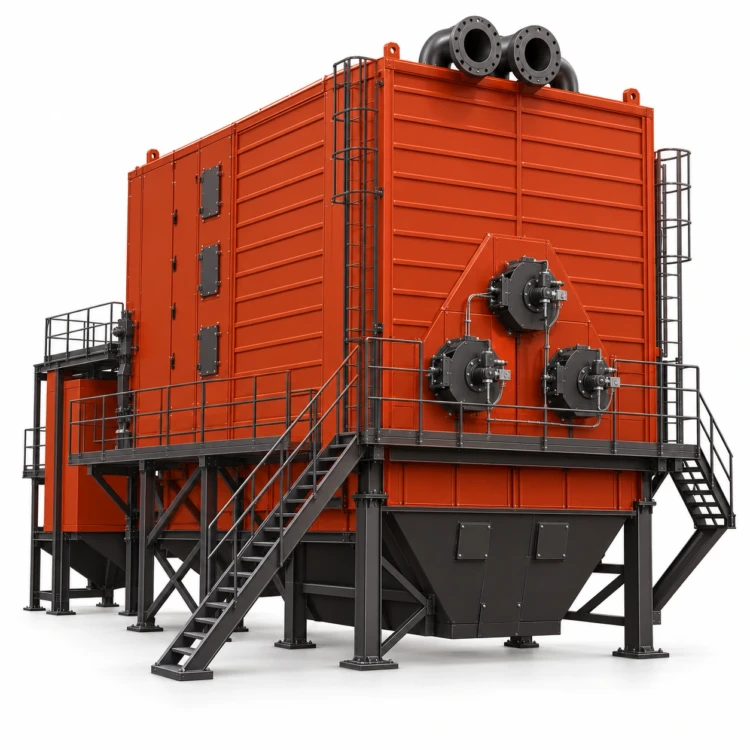

Котел КВ-ГМ-100-150
| Технические характеристики | |
|---|---|
| Теплопроизводительность, МВт | 116,3 |
| Вид топлива | Природный газ / мазут |
| Давление воды на входе (справочное исполнение), МПа | до 1,6 |
| Температура воды на входе, °С | 70 / 110 (основной / пиковый) |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 20–100 |
| Расход воды, т/ч (основной / пиковый) | 1235/2460 |
| КПД на газе / мазуте, % | 93,2/91,5 |
| Габариты компоновки (Д×Ш×В), мм | 9850×15530×13400 |
| Масса блока котла, кг | 142400 |
Описание
Котел КВ-ГМ-100-150 — водотрубный агрегат на природном газе и мазуте с теплопроизводительностью 116,3 МВт, или 100 Гкал/ч. Он рассчитан на температуру воды на выходе 150 °С. В основном режиме входная температура составляет 70 °С, в пиковом — 110 °С.
Поверхности нагрева и горелки
Котёл имеет П-образную компоновку: топочная и конвективная шахты соединены сверху поворотным газоходом. В типовом исполнении используются три горелки РГМГ-30. В топке водяные экраны воспринимают излучение факелов; за поворотом дымовые газы обтекают конвективные пакеты.
Экранные трубы имеют размер 60×3 мм, коллекторы — 273×10 мм. Конвективная поверхность состоит из трёх пакетов U-образных труб 28×3 мм, соединённых со стояками 83×3,5 мм. Портал воспринимает нагрузку трубной системы. При монтаже и ремонте сохраняют опорную схему и предусмотренные тепловые перемещения.
Водяной режим
Для графика 70–150 °С номинальный расход составляет 1235 т/ч, для графика 110–150 °С — 2460 т/ч. Пиковый режим требует большего протока, поскольку вода воспринимает ту же тепловую мощность при меньшем нагреве. Выбранный режим определяет схему подключения и расчёт насосной группы.
Гидравлическое сопротивление описанного исполнения — 0,35 МПа. Его учитывают отдельно от давления сети: это потеря напора на водяном тракте котла. Регулирование тепловой нагрузки допускается в пределах 20–100 %, при сохранении требований к охлаждению всех экранов.
Топливный режим и обслуживание
Расчётный расход газа составляет 12520 м³/ч, мазута — 11500 кг/ч. КПД на номинальном режиме — 93,2 % на газе и 91,5 % на мазуте. Распределение топлива и воздуха между тремя горелками влияет на положение факелов и неравномерность нагрева труб. На мазуте дополнительно контролируют качество распыливания и наружные отложения на конвективной поверхности.
Масса блока котла — 142400 кг; нагрузку на строительные конструкции определяют с учётом воды, обмуровки и вспомогательных элементов по монтажной документации. Для подпитки сети нужны водоподготовка и деаэрация. Общие технические требования установлены ГОСТ 21563-2016.
В КЗ «Сибкотломаш» направляют расчётную нагрузку, основной или пиковый режим, параметры топлива и данные о котельном зале.
| Полные технические характеристики | |
|---|---|
| Типоразмер | КВ-ГМ-100-150 |
| Альтернативное обозначение | КВ-ГМ-116,3-150 |
| Теплопроизводительность, МВт | 116,3 |
| Вид топлива | Природный газ / мазут |
| Давление воды на входе (справочное исполнение), МПа | до 1,6 |
| Температура воды на входе, °С | 70 / 110 (основной / пиковый) |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 20–100 |
| Расход воды, т/ч (основной / пиковый) | 1235/2460 |
| КПД на газе / мазуте, % | 93,2/91,5 |
| Тип котла | Водотрубный водогрейный |
| Давление воды на выходе, МПа | не менее 1 |
| Гидравлическое сопротивление, МПа | 0,35 |
| Расход природного газа, м³/ч | 12520 |
| Расход мазута, кг/ч | 11500 |
| Средний срок службы | Не менее 20 лет при 3000 ч/год с номинальной нагрузкой |
| Трубы топочных экранов (диаметр × стенка), мм | 60×3 |
| Коллекторы топочных экранов (диаметр × стенка), мм | 273×10 |
| Трубы конвективной поверхности (диаметр × стенка), мм | 28×3 |
| Конвективная поверхность | U-образные трубные ширмы |
| Обмуровка | Облегчённая обмуровка и теплоизоляция |
| Компоновка | П-образная |
| Количество горелок в типовом исполнении, шт. | 3 |
| Тип совместимой горелки по каталогу | РГМГ-30 |
| Количество конвективных пакетов, шт. | 3 |
| Стояки конвективных полусекций (диаметр × стенка), мм | 83×3,5 |
| Габариты компоновки (Д×Ш×В), мм | 9850×15530×13400 |
| Масса блока котла, кг | 142400 |
