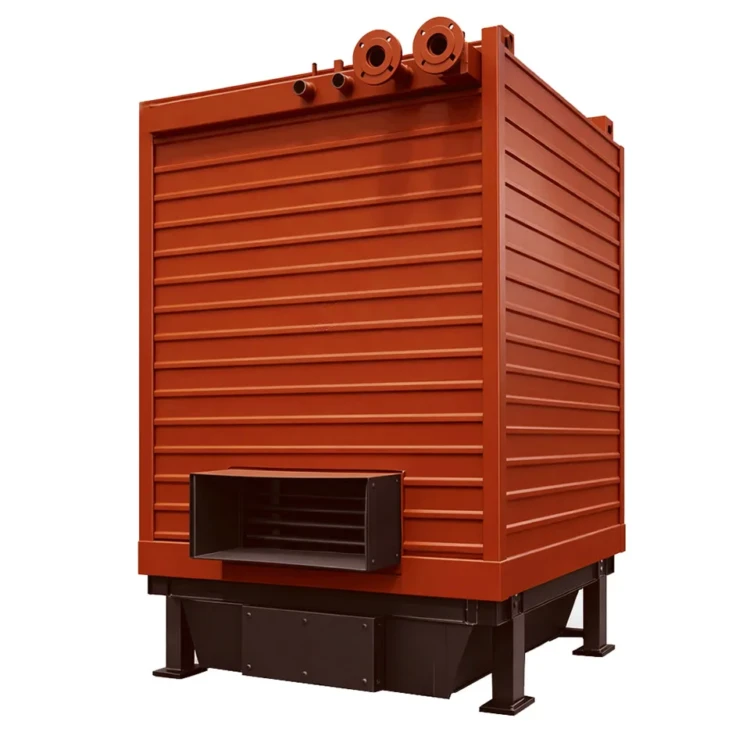

Котел КВр-1,25-95

Водогрейный котел КВр-1,25-95 — котлоагрегат тепловой мощностью 1,25 МВт (1250 кВт, 1,07 Гкал/ч), предназначенный для теплоснабжения крупных производственных объектов, тепличных хозяйств, животноводческих комплексов и зданий коммунально-бытового назначения. Работает на каменном угле, буром угле или дровах.

Рабочее давление теплоносителя — 0,6 МПа, температура воды на выходе — 95 °С при входной температуре 70 °С. Водогрейный котел КВр-1,25-95 обеспечивает теплоснабжение объектов площадью до 13 600 м² и широко применяется в блочно-модульных котельных малой и средней мощности.

Технические характеристики водогрейного котла КВр-1,25-95

Водогрейный котел КВр-1,25-95 имеет КПД не менее 82 % при работе на угле. Максимальный расход топлива — 251 кг/ч. Объём воды в котле — 850 литров, объём топочной камеры — 2,46 м³, площадь колосниковой решётки — 1,64 м². Номинальный расход теплоносителя — 43 м³/ч. Для повышения экономичности рекомендуется использовать совместно с водяным экономайзером ВТИ, что позволяет достигнуть КПД 88–90 %.

Котёл допускает нагрев воды до 115 °С. Гидравлическое сопротивление — не более 0,07 МПа. Диапазон регулирования мощности — 50–100 %. Температура уходящих газов — не более 250 °С.

Конструкция и принцип работы

Котёл КВр-1,25-95 выполнен по водотрубной схеме. Топочная камера размером 1705×960×1500 мм оснащена радиационными экранами. Конвективный пучок труб обеспечивает дополнительный теплосъём за счёт многоходового движения дымовых газов. Каркас котла снаружи закрыт металлической обшивкой с теплоизоляцией для снижения потерь тепла в окружающую среду.

Колосниковая решётка площадью 1,64 м² с равномерным распределением воздуха обеспечивает полное сжигание топлива. Принцип работы основан на естественной циркуляции теплоносителя или принудительном движении с насосом. Объём топки 2,46 м³ достаточен для сжигания топлива с зольностью до 25 %.

Эксплуатация и безопасность

Топливо загружается вручную через загрузочную дверцу. Рекомендуемое топливо: каменный уголь марок ДР, ДО с зольностью до 25 %. Жёсткость питательной воды — не более 0,1 мг-экв/л. Котёл соответствует ГОСТ 15150-69. Срок службы — не менее 10 лет. Гидравлические испытания — давлением 1,2 МПа. Гарантийный срок — 24 месяца. Диапазон рабочих температур — от +5 до +35 °С.

Котёл применяется на предприятиях пищевой, деревообрабатывающей и лесной промышленности, в котельных ЖКХ. При соблюдении требований к водоподготовке и регламента технического обслуживания ресурс трубных элементов существенно превышает нормативный срок. Завод рекомендует проводить плановые осмотры раз в год.

При проектировании котельной установки на базе данного агрегата необходимо предусмотреть дымовую трубу с расчётной тягой не менее 40 Па и систему золоудаления. Применение дутьевого вентилятора обеспечивает стабильное горение в топочной камере при всех режимах нагрузки. Котёл допускает работу в составе многокотловой системы с автоматическим перераспределением нагрузки между агрегатами. Оборудование прошло сертификацию и соответствует всем требованиям промышленной безопасности. Завод Сибкотломаш осуществляет шефмонтаж и пусконаладочные работы по отдельному договору. Подбор вспомогательного котельного оборудования выполняется специалистами завода с учётом технического задания заказчика.

Поставка и комплектация

Котёл КВр-1,25-95 поставляется транспортабельным блоком в сборе. Габариты — 3250×1600×2150 мм (ДхШхВ), масса — 2800 кг. Комплектация: котельный блок с изоляцией и обшивкой, предохранительная и запорная арматура, КИП, водоуказательные стёкла, паспорт котла. Завод Сибкотломаш поставляет водогрейный котел КВр-1,25-95 с полным пакетом технической документации для регистрации в Ростехнадзоре. По заказу — дутьевой вентилятор и автоматика безопасности. Ежегодное техническое обслуживание котла гарантирует сохранение проектных показателей КПД и надёжности на протяжении всего нормативного срока службы.
