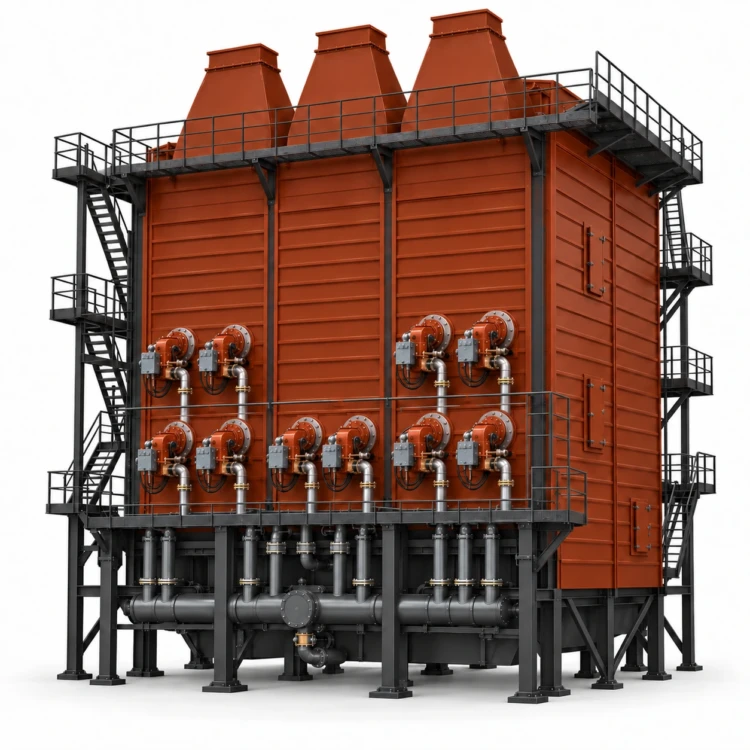

Котел ПТВМ-180
| Технические характеристики | |
|---|---|
| Теплопроизводительность, МВт | 209,0 |
| Вид топлива | Газ / Дизель |
| Компоновка | Башенный |
| Рабочее давление на входе, МПа | 2,5 |
| Температура воды на входе, °С | 70/110 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 30–100 |
| Расход воды (основной / пиковый), т/ч | 2250/4425 |
| Габариты компоновки (Д×Ш×В), мм | 12000×17336×15752 |
| Расчётная масса котла, кг | 273000 |
Описание
Котел ПТВМ-180 — башенный водотрубный агрегат теплопроизводительностью 209 МВт, или 180 Гкал/ч, для крупных источников теплоснабжения. Основное назначение этого типоразмера — покрытие пиковых тепловых нагрузок. В описанном исполнении предусмотрены природный газ и дизельное топливо, температура воды на выходе — до 150 °С.
Башенная конструкция и теплообмен
В топочной камере водяные экраны воспринимают излучение факелов. Конвективные пакеты размещены над топкой, в восходящем газовом тракте. Они передают воде теплоту продуктов сгорания после зоны интенсивного горения. Трубная система, её опоры и газовые короба должны сохранять предусмотренные тепловые перемещения.
Для котла такой мощности важны распределение горения по топке и равномерное охлаждение экранов. Изменение нагрузки выполняют горелочным режимом в пределах 30–100 %, одновременно контролируя расход и давление воды. Суммарные показатели мощности не заменяют контроля местных тепловых нагрузок.
Пиковый водяной режим
При графике 110–150 °С номинальный расход воды составляет 4425 т/ч. Котёл догревает уже нагретую сетевую воду на 40 °С. Насосы, регулирующая арматура и внешние коллекторы должны пропускать этот расход с учётом потерь давления по всему тракту.
Рабочее избыточное давление воды на входе — 2,5 МПа, гидравлическое сопротивление — не более 0,25 МПа. В полной таблице приведены также расчётные данные для входной температуры 70 °С. Возможность такого режима для конкретного устанавливаемого котла определяют по его паспорту и схеме соединения поверхностей нагрева.
Топливо и привязка к станции
Для приведённого расчётного режима КПД на газе составляет 93,3 %, на дизельном топливе — 92,1 %. Расчётный расход природного газа — 21005 нм³/ч при низшей теплоте сгорания 8620 ккал/м³. Дизельный режим имеет собственные показатели расхода топлива, воздуха и дымовых газов; их используют при подборе вспомогательных систем.
Компоновочные габариты — 12000×17336×15752 мм, расчётная масса — 273000 кг. Проектом предусматривают ремонтный доступ к экранам и верхним пакетам, подъёмные средства и эксплуатационные нагрузки на опоры. Подготовка подпиточной воды и её деаэрация ограничивают отложения и коррозию. Общие требования к этому мощностному классу приведены в ГОСТ 21563-2016.
КЗ «Сибкотломаш» необходимы тепловая схема станции, выбранный режим воды, параметры газоснабжения и резервного дизельного хозяйства.
| Полные технические характеристики | |
|---|---|
| Типоразмер | ПТВМ-180 |
| Альтернативное обозначение | КВ-ГМ-209-150 |
| Теплопроизводительность, МВт | 209,0 |
| Вид топлива | Газ / Дизель |
| Компоновка | Башенный |
| Рабочее давление на входе, МПа | 2,5 |
| Температура воды на входе, °С | 70/110 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 30–100 |
| Расход воды (основной / пиковый), т/ч | 2250/4425 |
| КПД на газе, % | 93,3 |
| КПД на дизеле, % | 92,1 |
| Расход газа при Qрн=8620 ккал/м³, нм³/ч | 21005 |
| Расчётная температура уходящих газов (газ / дизель), °С | не более 143/166 |
| Аэродинамическое сопротивление на газе, Па | не более 169 |
| Гидравлическое сопротивление, МПа | 0,25 |
| Тип котла | Водотрубный водогрейный |
| Минимальное абсолютное давление воды на выходе, МПа | 1,0 |
| Расход газа в пиковом режиме, нм³/ч | 21069 |
| Расход дизельного топлива (основной / пиковый), кг/ч | 19333 / 19384 |
| КПД на газе в пиковом режиме, % | не менее 93,0 |
| КПД на дизеле в пиковом режиме, % | не менее 91,7 |
| Аэродинамическое сопротивление на газе в пиковом режиме, Па | 170 |
| Аэродинамическое сопротивление на дизеле (основной / пиковый), Па | 176 / 177 |
| Температура уходящих газов на газе в пиковом режиме, °С | не более 151 |
| Температура уходящих газов на дизеле в пиковом режиме, °С | не более 175 |
| Расход воздуха на газе (основной / пиковый), нм³/ч | 250866 / 251634 |
| Расход воздуха на дизеле (основной / пиковый), нм³/ч | 253363 / 254033 |
| Расход дымовых газов на газе (основной / пиковый), нм³/ч | 272998 / 273835 |
| Расход дымовых газов на дизеле (основной / пиковый), нм³/ч | 267512 / 268219 |
| Сейсмичность по справочному каталогу, балл | не более 6 |
| Габариты компоновки (Д×Ш×В), мм | 12000×17336×15752 |
| Расчётная масса котла, кг | 273000 |
