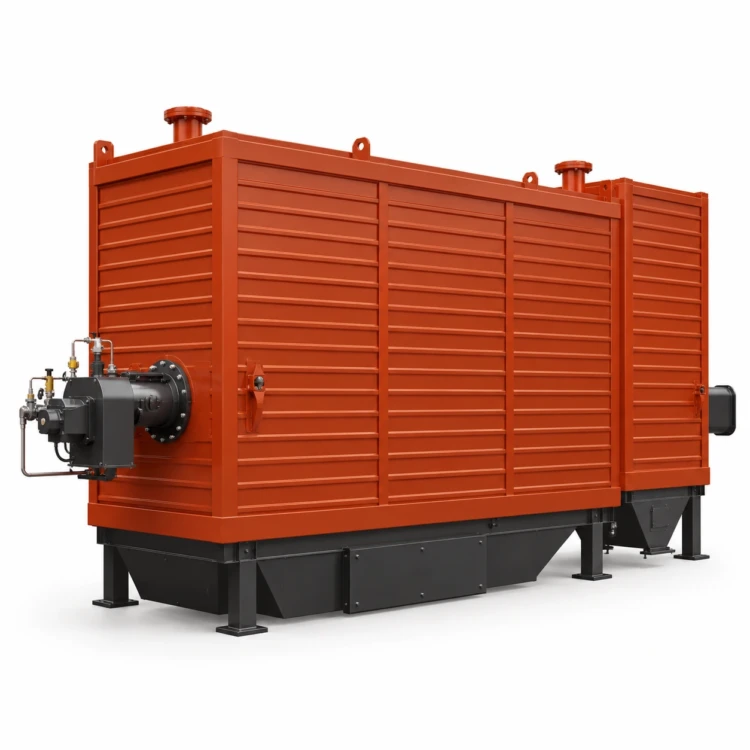

Котел КВ-ГМ-6,5-150
| Технические характеристики | |
|---|---|
| Теплопроизводительность, МВт | 7,56 |
| Вид топлива | Природный газ / мазут |
| Давление воды на входе (справочное исполнение), МПа | до 1,6 |
| Температура воды на входе, °С | 70 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 20–100 |
| Расход воды, т/ч | 80 |
| КПД на газе / мазуте, % | 89,1/87,0 |
| Габариты компоновки (Д×Ш×В), мм | 6670×3267×3656 |
| Масса блока котла, кг | 10240 |
Описание
Котел КВ-ГМ-6,5-150 предназначен для нагрева сетевой воды с 70 до 150 °С на природном газе или мазуте. Теплопроизводительность составляет 7,56 МВт, или 6,5 Гкал/ч. При номинальном режиме через трубную систему проходит 80 т/ч воды.
Горение и передача теплоты
Одна горелка РГМГ-7 размещена на фронте горизонтальной топочной камеры. Трубные экраны воспринимают излучение факела и охлаждают стенки топки. Затем дымовые газы проходят через вертикальную конвективную шахту, где нагревают воду в U-образных ширмах.
Экранные трубы типового исполнения имеют размер 60×3,5 мм, их коллекторы — 159×7 мм. В конвективной части применяются трубы 28×3 мм. Трубная система опирается на нижние коллекторы и закрыта облегчённой натрубной обмуровкой. Состояние обмуровки влияет на подсосы воздуха и объём газов, который приходится удалять дымососу.
Параметры рабочего режима
Диапазон регулирования тепловой нагрузки — 20–100 %. Расход топлива изменяют совместно с расходом воздуха, поддерживая устойчивое горение и допустимый избыток воздуха. На номинальной нагрузке расход газа составляет 850 м³/ч, мазута — 800 кг/ч. Расчётный КПД — 89,1 и 87,0 % соответственно.
Температура уходящих газов различается по топливу: 153 °С на газе и 250 °С на мазуте. Загрязнение наружной стороны конвективных труб повышает эту температуру и уменьшает отдачу теплоты воде. При переходе на мазут требуется обеспечить его подготовку и распыливание, затем настроить горение для нового топливного режима.
Привязка к котельной
В описанном исполнении давление воды на входе — до 1,6 МПа, гидравлическое сопротивление — 0,25 МПа. Напор насоса определяют по полному котловому контуру. Сам расход воды контролируют отдельно от температуры: достаточная средняя температура на выходе не подтверждает равномерный проток по всем экранным трубам.
Габариты компоновки — 6670×3267×3656 мм. Дополнительное место необходимо перед горелкой, у лючков и в зоне ремонта конвективной части. Подготовка подпиточной воды и её деаэрация защищают водяной тракт от отложений и коррозии. Общие требования к водогрейным котлам приведены в ГОСТ 21563-2016.
При заказе в КЗ «Сибкотломаш» указывают температурный график сети, тепловую нагрузку, параметры газа и необходимость работы на жидком топливе.
| Полные технические характеристики | |
|---|---|
| Типоразмер | КВ-ГМ-6,5-150 |
| Альтернативное обозначение | КВ-ГМ-7,56-150 |
| Теплопроизводительность, МВт | 7,56 |
| Вид топлива | Природный газ / мазут |
| Давление воды на входе (справочное исполнение), МПа | до 1,6 |
| Температура воды на входе, °С | 70 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 20–100 |
| Расход воды, т/ч | 80 |
| КПД на газе / мазуте, % | 89,1/87,0 |
| Тип котла | Водотрубный водогрейный |
| Давление воды на выходе, МПа | не менее 1 |
| Гидравлическое сопротивление, МПа | 0,25 |
| Расход природного газа, м³/ч | 850 |
| Расход мазута, кг/ч | 800 |
| Средний срок службы | Не менее 15 лет при 3000 ч/год с номинальной нагрузкой |
| Трубы топочных экранов (диаметр × стенка), мм | 60×3,5 |
| Коллекторы топочных экранов (диаметр × стенка), мм | 159×7 |
| Трубы конвективной поверхности (диаметр × стенка), мм | 28×3 |
| Конвективная поверхность | U-образные трубные ширмы |
| Обмуровка | Облегчённая натрубная |
| Компоновка | Горизонтальная топочная камера и вертикальная конвективная шахта |
| Количество горелок в типовом исполнении, шт. | 1 |
| Тип совместимой горелки по каталогу | РГМГ-7 |
| Температура уходящих газов (газ / мазут), °С | 153/250 |
| Габариты компоновки (Д×Ш×В), мм | 6670×3267×3656 |
| Масса блока котла, кг | 10240 |
