Котел КВм-1,6-95ШП

«Котел КВм-1,6-95ШП» — твердотопливный водогрейный котёл с механической топкой шурующего типа и теплопроизводительностью 1,6 МВт. Применяется в отопительных и отопительно-производственных котельных, обеспечивает теплоноситель температурой до 95 °C для систем отопления и горячего водоснабжения объектов муниципального и промышленного сектора, работающих на местных каменных и бурых углях.

Котел КВм-1,6-95ШП: назначение и область применения

Котел КВм-1,6-95ШП закрывает потребности котельных тепловой мощностью 1,5–2 МВт, где основой энергобаланса служит твёрдое топливо. Расчётная тепловая нагрузка 1,6 МВт (1,38 Гкал/ч) при температурном графике сетевой воды 70/95 °C обеспечивает отопление объектов площадью до 16 000 м² при высоте потолков 3 метра, что соответствует среднему многоквартирному комплексу или производственно-административному корпусу.

Агрегат востребован в коммунальных котельных малых населённых пунктов, школьных и больничных комплексах, на промышленных площадках лесопереработки, сельскохозяйственных предприятиях и угольных разрезах, где доступ к местному низкосортному углю снижает себестоимость гигакалории. При отсутствии магистрального газа либо при нестабильном газоснабжении котёл становится основным решением коммунального теплоснабжения. Расчётный расход топлива составляет около 296 кг/ч на каменном угле марки Д с пропорциональным увеличением до 360–380 кг/ч при работе на буром угле. Параметры и конструкция отвечают требованиям ГОСТ 30735-2001 «Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия».

Котел КВм-1,6-95ШП: устройство и принцип работы

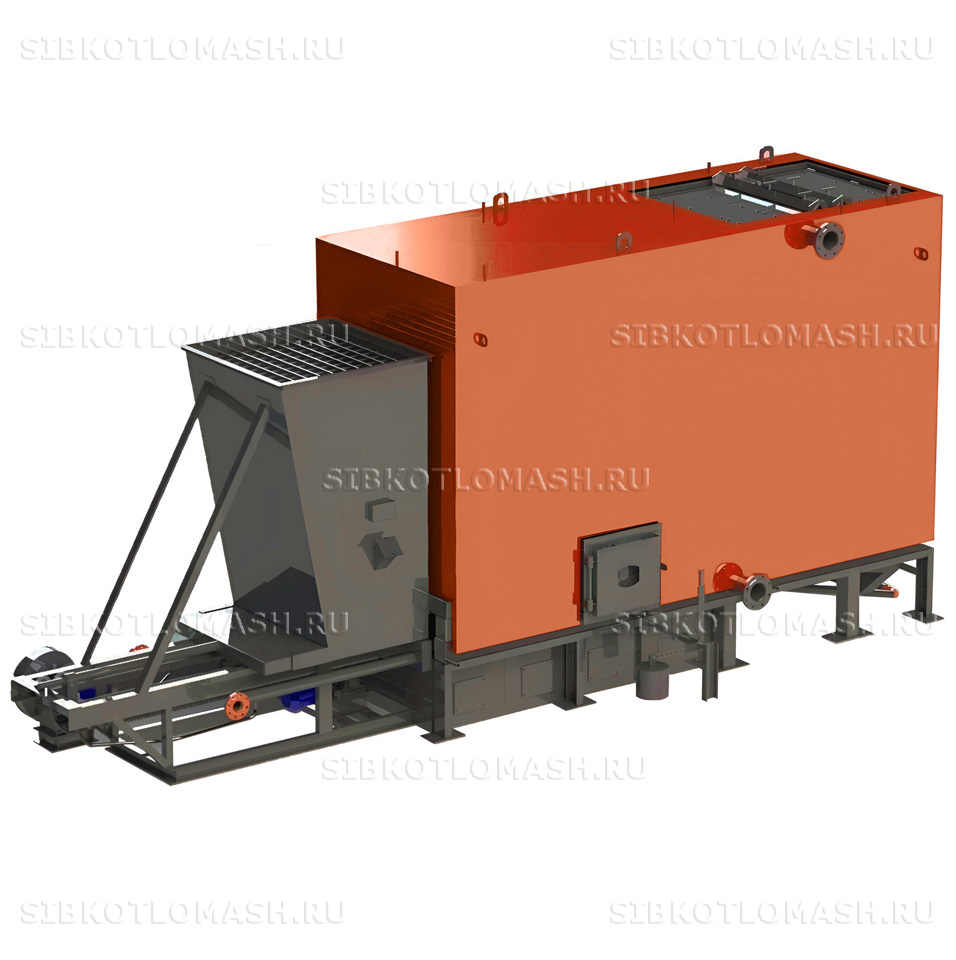

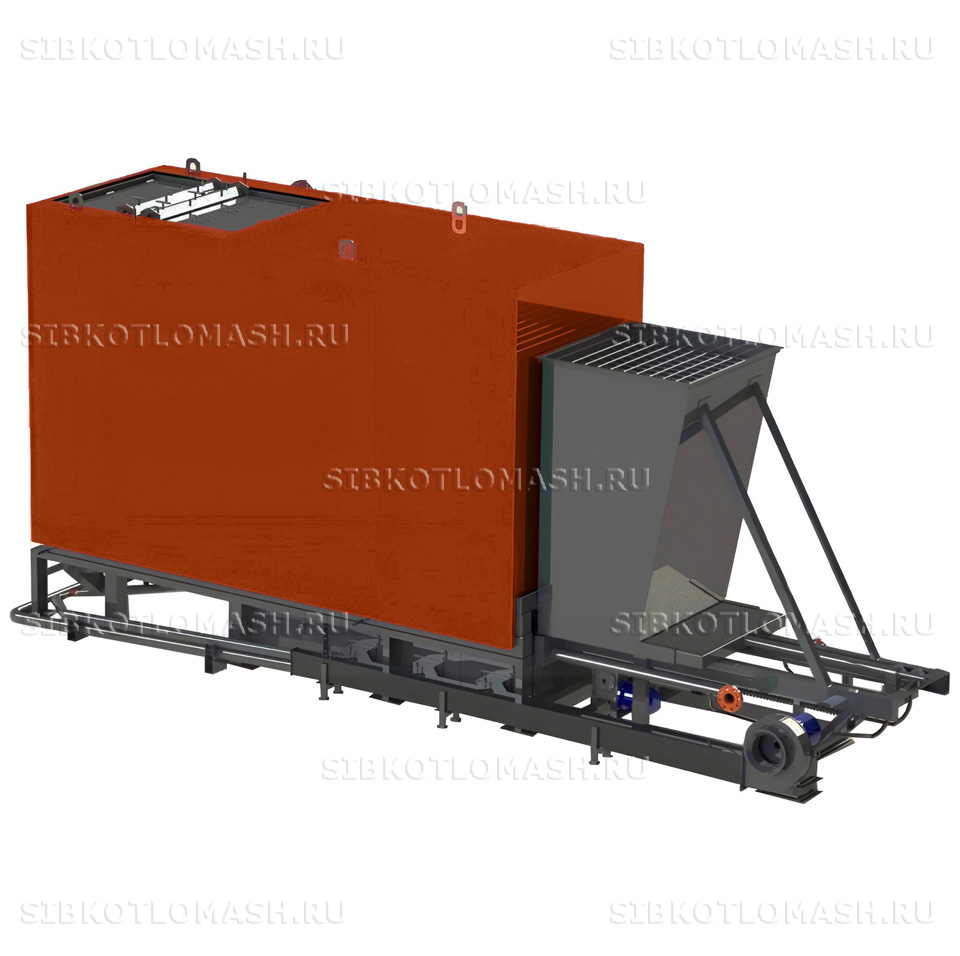

Котел КВм-1,6-95ШП имеет конструкцию, отработанную для устойчивой работы на низкосортных и обводнённых углях: цельносварной газоплотный корпус разделён на топочную камеру и развитую конвективную часть. Топочный объём экранирован плотными рядами труб, снизу располагается чугунная колосниковая решётка с механической шурующей планкой ТШПм-2,0, которая обеспечивает равномерное распределение угля по слою и автоматический сброс шлака в зольный бункер. Конвективная часть собрана из вертикальных пучков труб, расположенных в шахте за топочной камерой, что обеспечивает съём тепла дымовых газов с понижением их температуры на выходе до 200–235 °C.

Принцип работы основан на естественной циркуляции теплоносителя в контуре котла: сетевая вода поступает в нижний коллектор экранов, поднимается по подъёмным трубам, нагревается до 95 °C и отводится в систему через верхний коллектор. Двухходовая схема омывания газами с противоточной организацией подачи обеспечивает расчётный КПД 80 % на каменном угле. Котёл оснащён щитом управления с базовой автоматикой безопасности, манометром МП-3У-10, термометрами ТТЖ-М 0…+150 °C на подающем и обратном трубопроводах, предохранительной арматурой и запорными вентилями. Габаритные размеры блока котла составляют 3315×1550×2050 мм, что позволяет вписать агрегат в типовой проект котельной без расширения проёмов и капитальных вмешательств в существующие строительные конструкции.

В отопительный период котёл работает в диапазоне нагрузок 30–100 % от номинала с сохранением устойчивого горения слоя; при снижении тепловой нагрузки расход топлива пропорционально уменьшается за счёт регулирования скорости движения шурующей планки и положения шиберов на воздуховоде первичного дутья. Регламентный осмотр конвективной поверхности и очистка от золовых отложений выполняются раз в межотопительный сезон, что не требует демонтажа основных узлов и проводится силами штатной эксплуатационной бригады.

Котел КВм-1,6-95ШП: преимущества

• Цельносварной газоплотный корпус без обмуровки сокращает срок монтажа котельной и упрощает сезонное обслуживание агрегата.
• Механическая шурующая планка ТШПм-2,0 автоматизирует подачу твёрдого топлива и удаление шлака, снижая участие оператора и расход рабочих смен.
• Развитая конвективная поверхность с двухступенчатой схемой омывания газами даёт устойчивый КПД 80 % при работе на каменных и бурых углях местной добычи.
• Температурный график 70/95 °C полностью совместим с типовыми тепловыми сетями ЖКХ и не требует перенастройки гидравлики при модернизации действующих котельных.

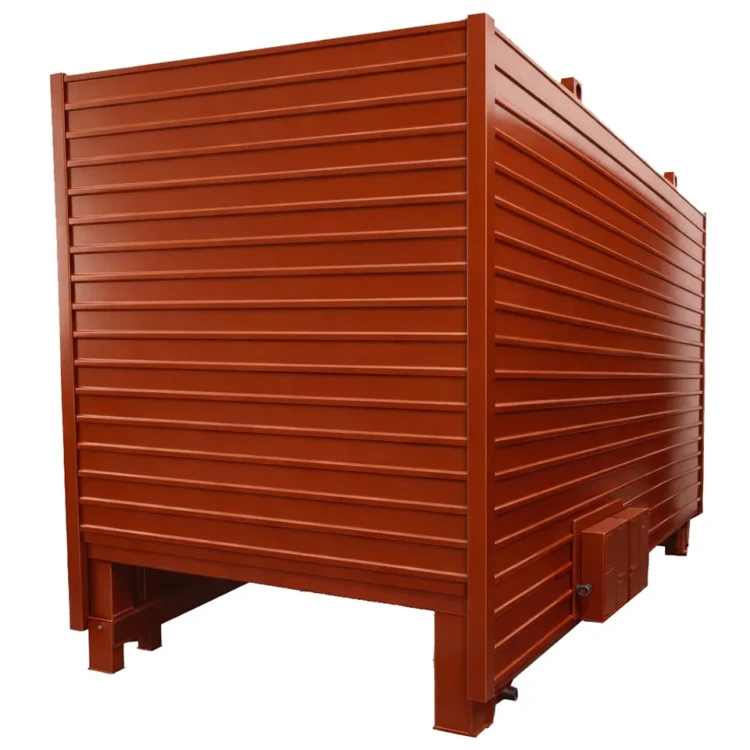

• Поставка двумя транспортабельными блоками — корпус котла в обшивке и изоляции и топка с вентилятором поддува — упрощает доставку и монтаж в существующих помещениях.
• Расчётный ресурс при соблюдении водно-химического режима не менее 10 лет, что соответствует среднему сроку окупаемости котельной муниципального уровня.
• Совместимость с серийным тяго-дутьевым и золоулавливающим оборудованием облегчает подбор вспомогательных систем под конкретный проект и площадку.

Котел КВм-1,6-95ШП: комплектация котельной

Для полноценной работы котельной с агрегатом Котел КВм-1,6-95ШП рекомендуется следующее оборудование:

• Топка ТШПм-2,0 — механическая шурующая планка, подача угля и удаление шлака
• Вентилятор ВДН-9-1000 — дутьё первичного воздуха в зону горения
• Дымосос ДН-6,3-1500 — отвод дымовых газов и поддержание разрежения в топке
• Циклон ЦН-15-600х2СП — улавливание уноса золы из дымовых газов
• Водоподготовительная установка ВПУ-1.0 — умягчение подпиточной воды теплосети

Состав и стоимость комплекта уточняйте при оформлении заказа.
