Колесо зубчатое. ДО-1М-297.01.00.001

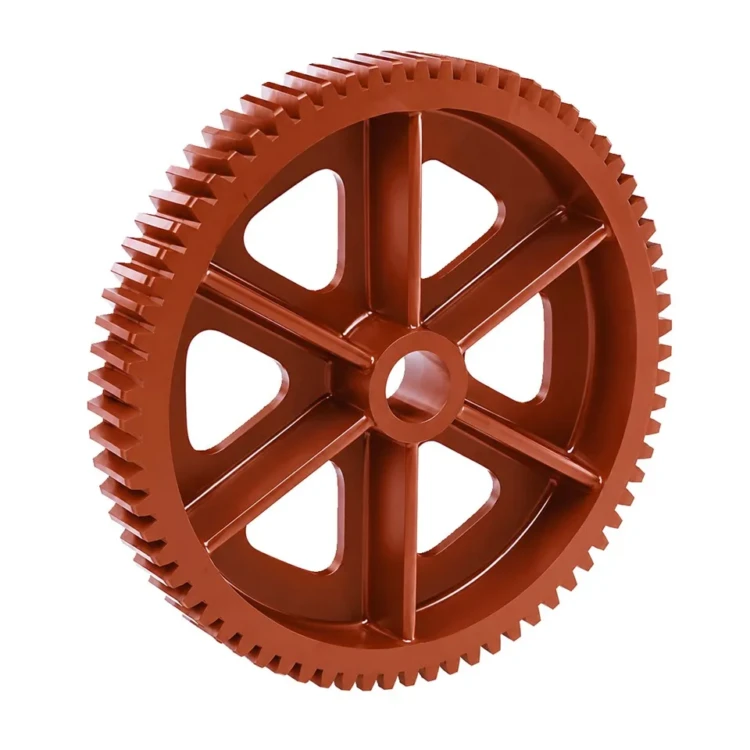

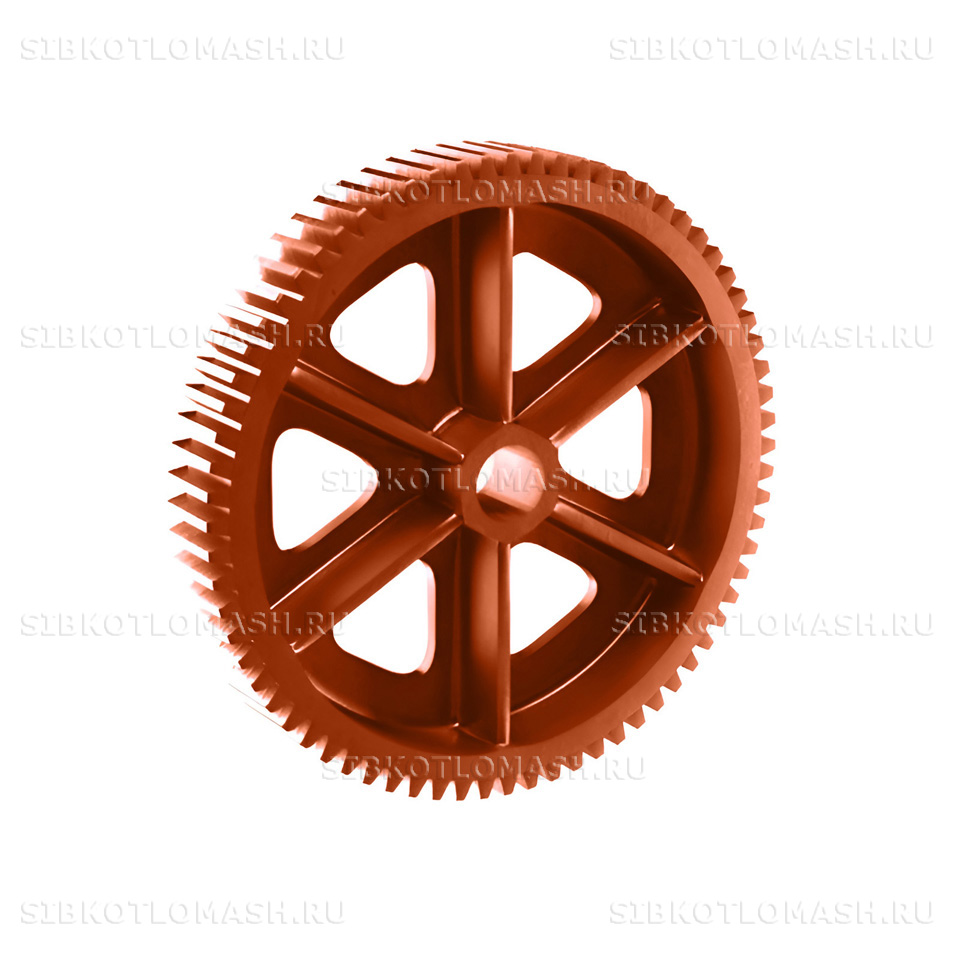

Колесо зубчатое привода ДО-1М-297.01.00.001 — запасная часть угольной одновалковой дробилки ДО-1М производства КЗ «Сибкотломаш» г. Бийск. Колесо зубчатое привода представляет собой парную шестерню к шестерне дробильного валка, устанавливается на выходном валу редуктора привода. Через зубчатое зацепление передаёт крутящий момент от редуктора к дробильному валку.

Колесо зубчатое привода: назначение и применяемость

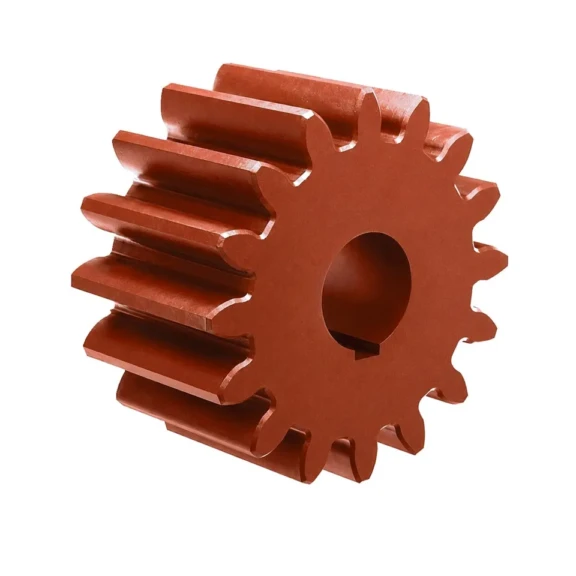

Колесо зубчатое привода ДО-1М-297.01.00.001 устанавливается на выходном валу редуктора привода дробилки ДО-1М. Является парной позицией к шестерне ДО-1М-207.00.002 на валу дробильного валка. Через зубчатое зацепление эти две детали передают крутящий момент мощностью до 11 кВт от электродвигателя через редуктор к валку с частотой вращения 60 об/мин.

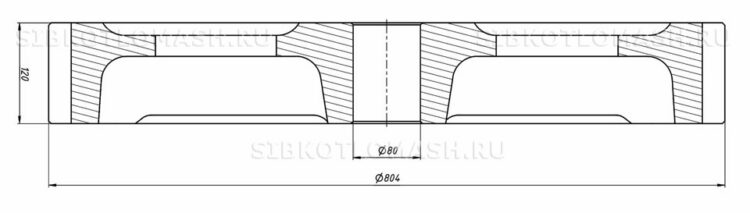

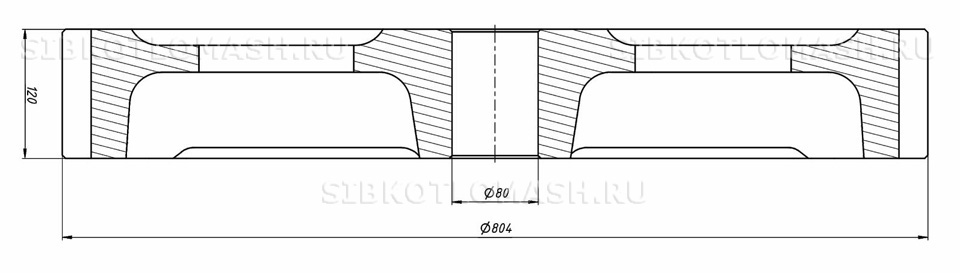

Колесо зубчатое привода имеет посадочное отверстие со шпоночным пазом для соединения с валом редуктора и боковые упорные плоскости для шайб. Передаточное число определяется соотношением числа зубьев колеса и парной шестерни. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Замена колеса требуется при выработке зубьев более 1,5 мм по высоте, появлении сколов, трещин в ступице или нарушении посадки на валу редуктора. Расчётный ресурс работы при штатной эксплуатации — не менее 30 000 часов наработки дробилки. Колесо зубчатое привода обычно изнашивается одновременно с парной шестернёй валка, поэтому замена выполняется парой.

Колесо зубчатое привода: материалы и изготовление

Колесо зубчатое привода изготавливается из легированной стали 40Х по ГОСТ 4543-2016 с термообработкой ТВЧ зубьев до твёрдости HRC 50–55. Сталь 40Х выбрана за её высокую прочность, хорошую прокаливаемость и устойчивость к ударным нагрузкам, характерным для дробильных приводов. По требованию заказчика возможно изготовление из стали 45ХН или 38ХС с цементацией зубьев для повышения износостойкости в 1,5–2 раза.

Технология изготовления: ковка или прокат заготовки, отжиг для снятия напряжений, черновая токарная обработка, нарезание зубьев на зубофрезерном станке. После нарезания зубьев колесо проходит закалку ТВЧ по контуру зубьев, отпуск для снижения остаточных напряжений и финишную шлифовку рабочих поверхностей зубьев.

Контроль ОТК: замер делительного диаметра, толщины зуба, межосевого расстояния, проверка профиля зуба эталонным шаблоном. Проводится контроль твёрдости методом Роквелла и магнитопорошковый контроль на отсутствие трещин в ступице. Финишное покрытие нерабочих поверхностей — лакокрасочное по ГОСТ 9.032; зубья консервируются специальной смазкой для длительного хранения.

Колесо зубчатое: совместимое оборудование

Колесо зубчатое ДО-1М-297.01.00.001 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе угольной нитки топливоподачи котельной установки:

• Дробилка ДО-1М — одновалковая зубчатая дробилка для измельчения каменного угля до фракции 0–25 мм, прямой родитель запчасти
• Дробилка ВДГ-10 — валковая дробилка горизонтального типа на 10 т/ч — родственная серия в той же линейке
• Дробилка ВДП-15 — валковая дробилка повышенной производительности 15 т/ч для крупных котельных установок
• Транспортёр скребковый ТС-2-30 — смежный узел топливоподачи — транспортировка измельчённого угля от дробилки к котлу
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель измельчённой угольной фракции в крупных промышленных котельных

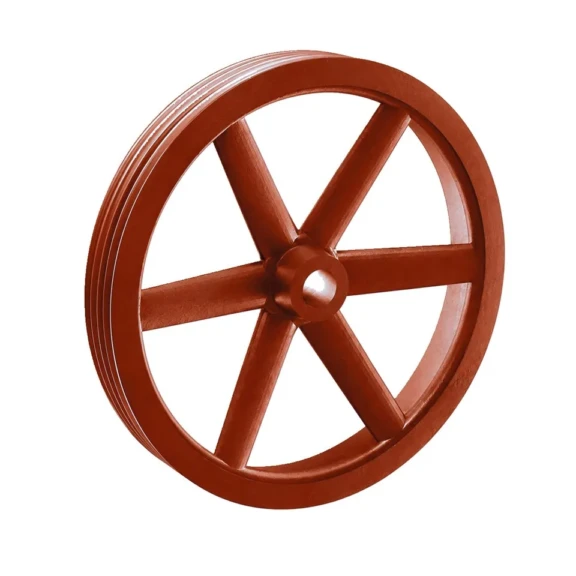

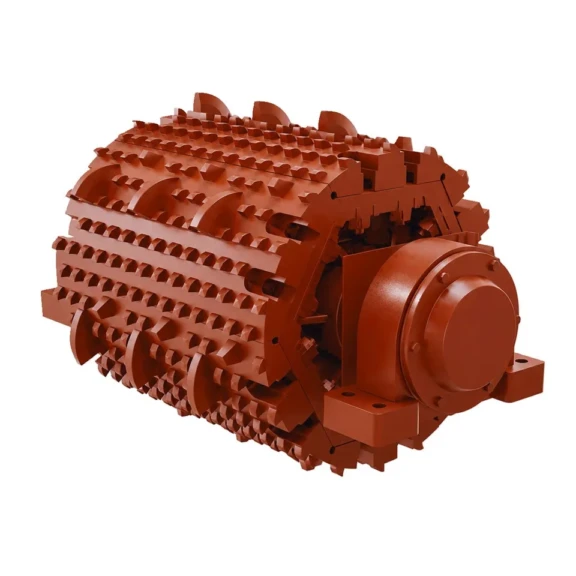

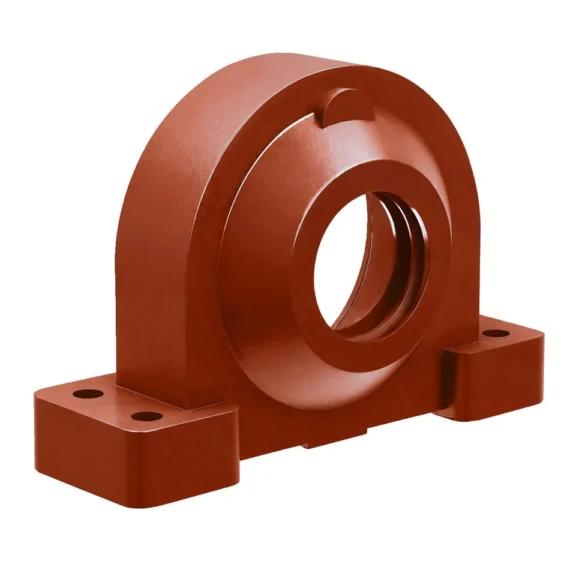

Колесо зубчатое ДО-1М-297.01.00.001 — типовая запасная часть одновалковой зубчатой дробилки угля для подготовки угольной фракции под слоевые топки промышленных котлов. Сопутствующие запчасти (сегменты, плиты, валки дробильные, корпусы подшипника, шкивы, винты натяжные) — в каталоге запчастей дробилки ДО-1М. При оформлении заявки укажите заводской номер дробилки и год выпуска для уточнения модификации посадочных поверхностей.

Колесо зубчатое привода: заказ и доставка

Колесо зубчатое привода ДО-1М-297.01.00.001 изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 10 до 15 рабочих дней с учётом ковки, термообработки и финишной обработки зубьев. Складская позиция отгружается в день поступления оплаты. Возможна поставка комплектом с парной шестернёй ДО-1М-207.00.002. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, посадочное отверстие защищается полимерным колпачком, зубья консервируются смазкой и защищаются прокладочным материалом от ударов и царапин при перевозке. Для крупных партий — отгрузка контейнером.

При оформлении заказа Колесо зубчатое привода указывайте номер чертежа ДО-1М-297.01.00.001, тип дробилки, диаметр посадочного вала редуктора и количество. По запросу предоставляются паспорт качества, сертификат на материал стали 40Х, протокол замера профиля зуба, акт контроля твёрдости. Возможно изготовление Колесо зубчатое привода из стали 45ХН или 38ХС с цементацией для повышения ресурса работы зубчатой пары в нагруженных режимах работы котельной. По дополнительному запросу выполняется балансировка колеса в сборе с валом редуктора для снижения вибрации в приводе и продления ресурса подшипниковых узлов всего дробильного оборудования.
