Деаэратор ДА-15/8

Деаэратор ДА-15/8 — атмосферный термический деаэратор номинальной производительностью 15 т/ч с полезной вместимостью бака 8 м³. Деаэратор ДА-15/8 удаляет растворённый кислород и свободную углекислоту из питательной воды паровых котлов и подпиточной воды теплосетей при одновременном её нагреве до температуры насыщения 104,2 °С, защищая котлоагрегат и трубопроводы от внутренней коррозии.

Деаэратор ДА-15/8: назначение и область применения

Деаэратор ДА-15/8 применяется в составе паровых котельных средне-крупной мощности с одним или двумя котлами 10-16 т/ч, в схемах теплоснабжения промышленных предприятий и многоквартирных микрорайонов. Полезная вместимость бака 8 м³ обеспечивает буфер питательной воды на 30-40 минут номинальной работы котла без подпитки.

Конструкция и параметры узла соответствуют требованиям ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля». Деаэратор поставляется как сборочная единица из колонки КДА-15 и горизонтального бака БДА-8 с эллиптическими днищами; допустимое исполнение бака — с конусными вершинами по согласованию.

Целесообразно применять увеличенное исполнение с баком 8 м³ в групповых котельных с двумя котлами 10-16 т/ч либо в схемах теплоснабжения с переменным водоразбором, где требуется буферизация питательной воды на длительный интервал.

Деаэратор ДА-15/8: устройство и принцип работы

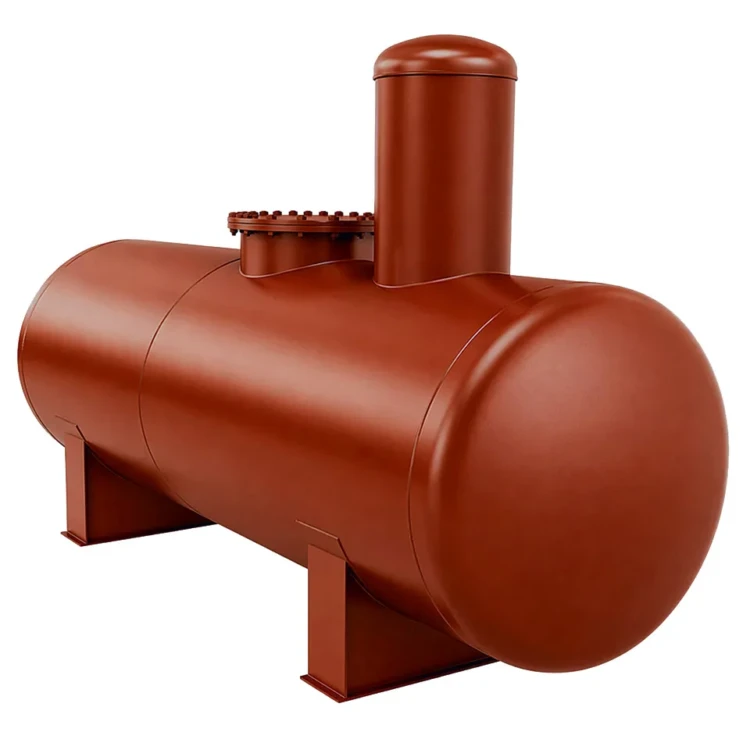

Деаэратор ДА-15/8 имеет конструкцию, состоящую из горизонтального цилиндрического бака БДА-8 с эллиптическими днищами и патрубками входа/выхода рабочей среды, и вертикально установленной над ним деаэрационной колонки КДА-15. В колонке размещены струйная и барботажная ступени дегазации; колонка соединена с баком фланцевым стыком и оборудована штатными штуцерами подвода химически очищенной воды и греющего пара.

Принцип работы основан на двухступенчатом термическом удалении растворённых газов. Умягчённая после ВПУ исходная вода подаётся в верхнее распределительное устройство колонки и движется сверху вниз через струйный распределитель и барботажную тарелку. Греющий пар низкого давления подаётся снизу и движется навстречу воде, нагревая её до 104,2 °С и вытесняя растворённые газы.

Освобождённые газы (O₂, свободная CO₂ и небольшое количество водяного пара) сбрасываются через выхлопной патрубок колонки в атмосферу либо направляются в охладитель выпара ОВА-8 для рекуперации тепла. Защита деаэратора от опасного повышения давления и уровня воды обеспечивается отдельно поставляемым комбинированным гидрозатвором с расширительным бачком — типовое устройство гидрозатвор для ДА 5-25.

Работа деаэратора автоматизирована: рабочее избыточное давление в баке поддерживается на уровне 0,02 МПа регулятором давления пара, уровень воды — поплавковым регулятором уровня. Расчётный срок службы корпуса бака и колонки 20 лет, гарантия 18 месяцев со дня ввода в эксплуатацию или 24 месяца со дня отгрузки изделия с завода-изготовителя.

Деаэратор ДА-15/8: преимущества

• Производительность колонки 15 т/ч полностью покрывает подпитку парового котла ДЕ-16-14 ГМ-О или КЕ-10-14С при штатной нагрузке и нормативной продувке.
• Увеличенный бак 8 м³ — длительный буфер на 30-40 минут работы котла на номинальной нагрузке для котельных с переменной нагрузкой.
• Двухступенчатая дегазация (струйная + барботажная) в колонке КДА-15 — гарантированное удаление O₂ и свободной CO₂ до значений нормативного остатка.
• Габариты 6820×1616×3760 мм и масса 2189 кг — изделие размещается в типовом помещении деаэрации средне-крупной котельной без специального фундамента.
• Допустимое исполнение бака с эллиптическими или конусными днищами — гибкость в проектировании при ограничениях по габаритам помещения деаэрации.
• Углеродистая сталь корпуса с эллиптическими днищами — длительный ресурс при эксплуатации в среде «вода + насыщенный пар» при температуре до 104,2 °С.
• Заводское изготовление по чертежу 00.8133.063 КЗ «Сибкотломаш» г. Бийск с гидравлическим испытанием каждого корпуса.

Деаэратор ДА-15/8: применение в котельной

В составе котельной Деаэратор ДА-15/8 устанавливается между питательным трактом ВПУ и питательным насосом котла. Для полноценной работы паровой котельной средне-крупной мощности рекомендуется следующее основное оборудование:

• Водоподготовительная установка ВПУ-8.0 — Na-катионитовая ВПУ перед деаэратором с производительностью под расход подпитки.
• Деаэраторная колонка КДА-15 — типовая колонка для деаэраторов 15 т/ч с двухступенчатой дегазацией.
• Гидрозатвор для ДА 5-25 — комбинированное предохранительное устройство для защиты от опасного давления и уровня.
• Охладитель выпара ОВА-8 — рекуператор тепла выпара деаэратора, экономит пар на собственные нужды котельной.
• Паровой котёл ДЕ-16-14 ГМ-О — газо-мазутный котёл-партнёр для котельных с природным газом.
• Паровой котёл КЕ-10-14С — котёл со слоевым сжиганием угля совместимой производительности.

Точный состав комплекта поставки и количество позиций уточняйте при оформлении заказа исходя из тепловой схемы и характеристик исходной воды конкретного объекта.
