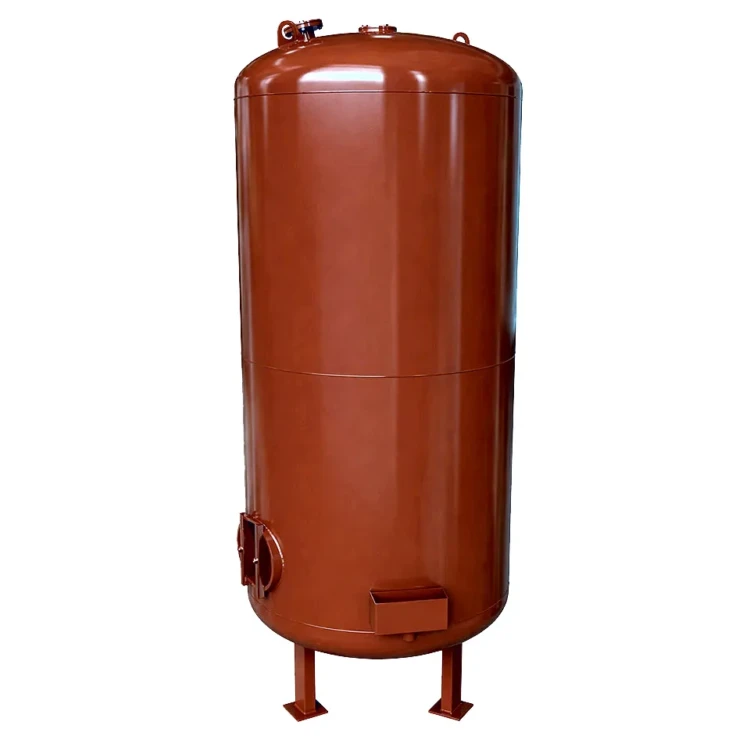

Фильтр ФИПа II 1.5-0.6

Фильтр ФИПа II 1.5-0.6 — напорный ионообменный фильтр второй ступени натрий-катионирования производительностью 18 м³/ч для глубокого умягчения питательной воды котлов. Фильтр ФИПа II 1.5-0.6 устанавливается после фильтра ФИПа I и обеспечивает снижение остаточной жёсткости с 0,1 до ≤ 0,01 мг-экв/л. Такое качество воды требуется для паровых котлов среднего давления. Рабочее давление — 0,6 МПа, диаметр корпуса — 1500 мм.

Фильтр ФИПа II 1.5-0.6 применяется в двухступенчатых схемах Na-катионирования совместно с фильтрами ФИПа I в системах водоподготовки котельных. Производительность — 18 м³/ч.

Технические характеристики фильтра ФИПа II 1.5-0.6

Фильтр ФИПа II 1.5-0.6 конструктивно аналогичен фильтру I ступени, но имеет меньшую высоту загрузочного слоя, поскольку на вход поступает уже частично умягчённая вода. Ионообменный материал — сульфокатионит КУ-2-8. Регенерация производится более разбавленным раствором NaCl (4–6%) с меньшим расходом соли, чем на первой ступени. Корпус выполнен из углеродистой стали Ст3сп, диаметр — 1500 мм, высота — 3600 мм. Рекомендуем также солерастворитель для приготовления регенерирующего раствора.

Конструкция и принцип работы

Конструкция Фильтр ФИПа II 1.5-0.6 аналогична ФИПа I: вертикальный корпус с верхним распределительным устройством и нижним дренажно-распределительным устройством. Фильтрующий слой сульфокатионита КУ-2-8 задерживает остаточные ионы жёсткости (Ca²⁺, Mg²⁺) и заменяет их на Na⁺. Поскольку концентрация жёсткости после первой ступени уже низкая (≤ 0,1 мг-экв/л), регенерация фильтров II ступени производится реже, что снижает расход реагентов.

Двухступенчатое Na-катионирование требуется при жёсткости исходной воды более 5 мг-экв/л и для котлов с рабочим давлением 1,4–4,0 МПа. Соответствует требованиям ПТЭ котлов.

Применение

Фильтр Фильтр ФИПа II 1.5-0.6 применяется в двухступенчатых системах умягчения в составе водоподготовительных установок ВПУ. Обязателен для котлов с рабочим давлением 1,4 МПа и выше. Производство — КЗ Сибкотломаш, г. Бийск.

Поставка и комплектация

Фильтр ФИПа II 1.5-0.6 поставляется без загрузки или с загрузкой КУ-2-8. Масса корпуса — 1300 кг, габариты — 1500×3600 мм. Комплект: корпус с ВРУ и НДРУ, арматура, манометры, паспорт. Поставляется в составе ВПУ или отдельно.
