Экономайзер ЭБ-1-646

«Экономайзер ЭБ-1-646» — чугунный одноколонный блочный экономайзер системы ВТИ с поверхностью нагрева 646 м², устанавливаемый за паровыми котлами производительностью 20–25 т/ч для подогрева питательной воды теплом уходящих дымовых газов.

Экономайзер ЭБ-1-646: назначение и область применения

Экономайзер ЭБ-1-646 закрывает потребность котельных энергетического класса в утилизации тепла уходящих газов после паровых котлов серий КЕ-25 и ДКВр-20. Чугунный набор из 646 ребристых элементов в одну вертикальную колонку обеспечивает поверхность теплопередачи 646 м² и снижает удельный расход топлива котельной установки на 8–12 % при круглогодичной максимальной паровой нагрузке.

Аппарат применяется в производственно-отопительных котельных крупных промышленных предприятий, ТЭЦ малой мощности, цементных заводов, целлюлозно-бумажных комбинатов и аналогичных объектов с потребностью в технологическом паре до 25 т/ч. Чугунная конструкция труб ВТИ толерантна к сернокислотной коррозии — допускается круглогодичное сжигание сернистого мазута, бурых углей и попутных нефтегазовых смесей без ускоренного износа поверхности нагрева. Изготавливается по утверждённой заводской КД со ссылкой на общие технические требования ГОСТ 28269-89 «Котлы стационарные паровые. Общие технические требования».

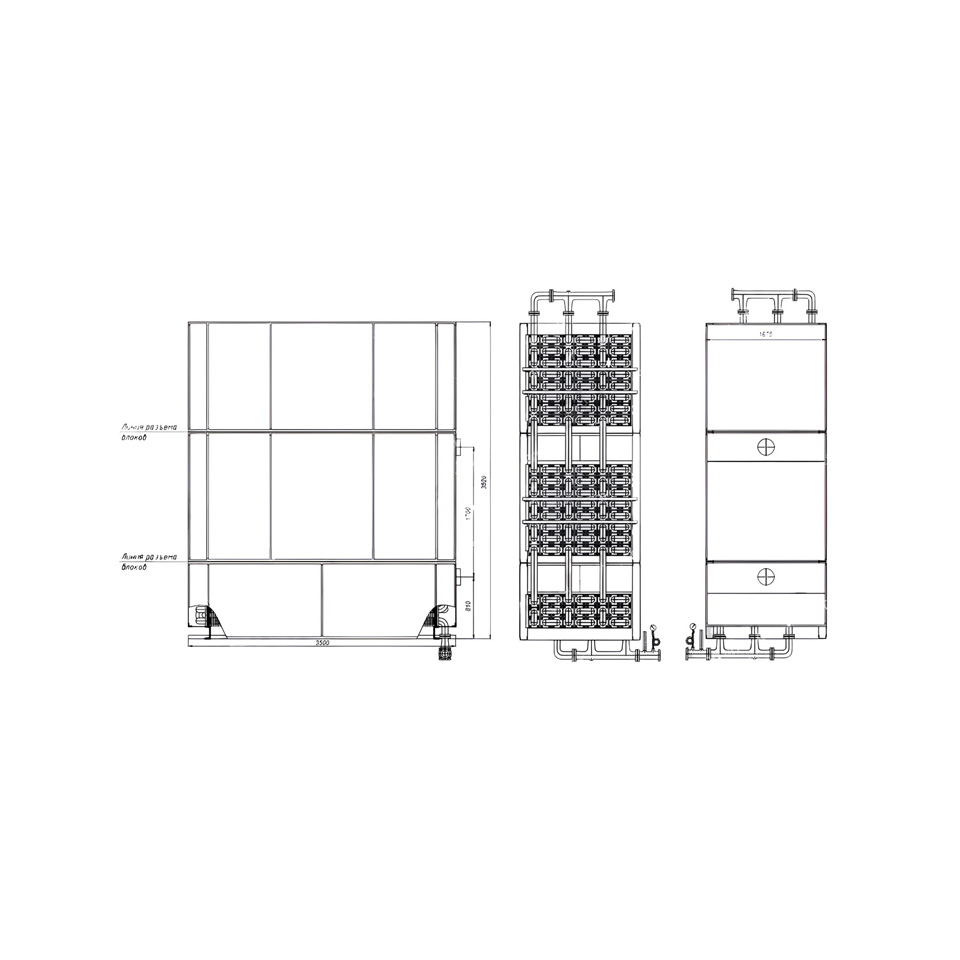

Габариты блока 3520×1620×3520 мм с массой 19 750 кг рассчитаны под установку в котельных залах со стандартной отметкой потолка. По высоте 3520 мм аппарат сравним с младшим типоразмером ЭБ-1-330, при этом поверхность нагрева почти удвоена — увеличение достигается за счёт большего числа элементов и большей ширины колонки.

Экономайзер ЭБ-1-646: устройство и принцип работы

Экономайзер ЭБ-1-646 имеет конструкцию, отработанную в виде блока из чугунных ребристых труб системы ВТИ диаметром 76×8 мм с присоединительными квадратными фланцами 150×150 мм. Трубы соединяются между собой через короткие чугунные колена-калачи, образуя единый последовательный змеевик в металлическом каркасе с тепловой изоляцией.

Поверхность нагрева 646 м² набрана из 646 ребристых элементов, выстроенных в одну вертикальную колонку с шахматным расположением труб по высоте. По высоте колонна разделена на четыре–пять секций с разрывами под обдувочные аппараты — при сжигании зольных топлив обдувка проводится по графику для исключения шлакования наружных оребрённых поверхностей и поддержания расчётной теплопередачи. Уходящие дымовые газы омывают трубы поперечным потоком, проходя сверху вниз через всю колонну с расчётной скоростью 6–10 м/с в зависимости от типа топлива.

Питательная вода поступает в нижний коллектор, проходит снизу вверх по змеевику противотоком к дымовым газам и выходит из верхнего коллектора с температурой до 140 °C при температуре на входе от 100 °C. Допустимое рабочее давление воды до 2,5 МПа позволяет подключать аппарат к питательному насосу котла напрямую, без редукционных узлов и буферных гидравлических разделителей. Тепловое расширение чугунных секций воспринимается компенсаторами в каркасе.

Экономайзер ЭБ-1-646: преимущества

• Чугунный набор из 646 ребристых элементов системы ВТИ устойчив к сернокислотной коррозии — допустимо круглогодичное сжигание сернистого мазута и высокозольных углей
• Поверхность нагрева 646 м² подобрана под максимальную паропроизводительность котлов 20–25 т/ч с расчётной температурой уходящих газов до 600 °C
• Одноколонная вертикальная компоновка высотой 3520 мм — рациональное использование высоты котельного зала на крупных промышленных объектах
• Допустимое рабочее давление воды до 2,5 МПа — прямое подключение к питательным насосам котлов КЕ-25 и ДКВр-20 без редукционных узлов
• Чугунные ребристые трубы с толщиной стенки 8 мм имеют расчётный ресурс 15–20 лет при штатной эксплуатации на любых видах топлива
• Транспортабельный блок с заводской обшивкой и тепловой изоляцией — монтаж сводится к установке на фундамент и подсоединению фланцев водяного и газового трактов
• Полный комплект документации: паспорт, руководство по монтажу и эксплуатации, чертежи общего вида и схема обвязки трубопроводной арматурой

Экономайзер ЭБ-1-646: применение в котельной

Экономайзер ЭБ-1-646 применяется в составе паровой котельной совместно со следующим оборудованием:

• Паровой котел КЕ-25-14С — котёл на твёрдом топливе с механической топкой
• Паровой котел ДКВр-20-13C — двухбарабанный котёл на твёрдом топливе
• Паровой котел ДЕ-25-14ГМ-О — газомазутный котёл паропроизводительностью 25 т/ч
• Дымосос ДН-15Х (1500 об/мин) — тяга дымовых газов после экономайзера
• Вентилятор ВДН-15Х — подача воздуха на горение в топку котла
• Деаэратор ДА-50/25 — деаэрация питательной воды от растворённого кислорода

Состав и стоимость уточняйте при оформлении заказа.
