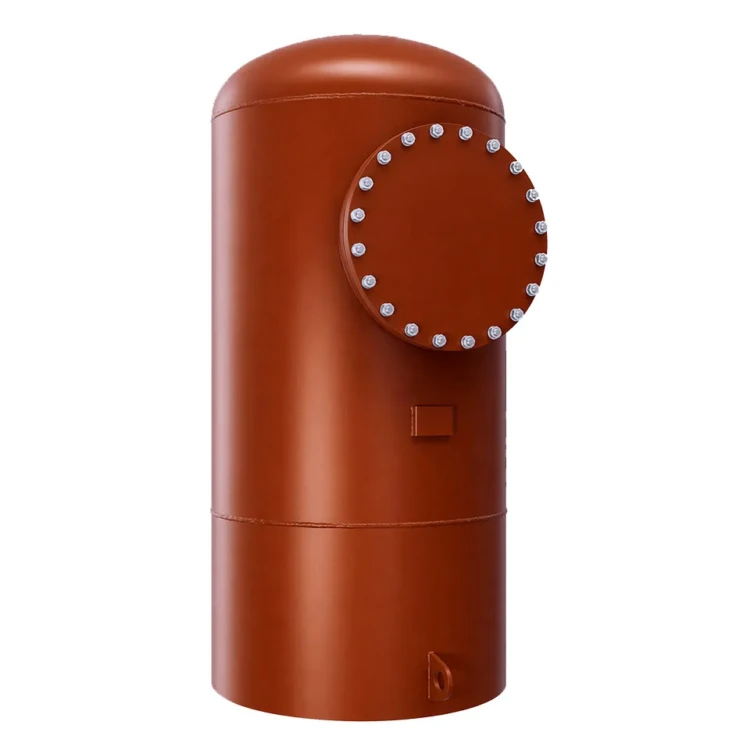

Деаэраторная колонка КДА-150

Деаэраторная колонка КДА-150 — атмосферная двухступенчатая колонка номинальной производительностью 150 т/ч специального исполнения, предназначенная для термической дегазации питательной воды промышленных паровых котельных большой мощности. Изделие соответствует требованиям ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приёмка, методы контроля» и изготавливается по утверждённой заводской КД.

Деаэраторная колонка КДА-150: назначение и область применения

Деаэраторная колонка КДА-150 закрывает нишу между серийными типоразмерами КДА-100 и КДА-200 и применяется в промышленных котельных с группой паровых котлов суммарной паропроизводительностью 75–150 т/ч, а также в крупных системах теплоснабжения — для удаления растворённого кислорода и свободной углекислоты из питательной и подпиточной воды. Растворённый кислород запускает язвенную коррозию экранных, кипятильных и дымогарных труб котла; свободная углекислота агрессивно атакует чугунные секции экономайзеров и углеродистые трубопроводы.

В составе атмосферного деаэратора серии ДА-150 колонка устанавливается на горизонтальный бак-аккумулятор БДА-50 объёмом 50 м³, образуя сборку ДА-150/50. Для котельных с пиковыми нагрузками возможна параллельная установка двух деаэраторов либо подбор увеличенного бака под индивидуальный проект. Колонка монтируется на торец бака с противоположной стороны от выхода деаэрированной воды для максимального времени выдержки в баке.

Рабочее абсолютное давление в колонке — 0,12 МПа, температура воды на выходе — 104,25 °С, что соответствует точке насыщения для атмосферного типа. Допустимый диапазон гидравлической нагрузки — 30–120 % от номинальной (45–180 т/ч), что обеспечивает корректную работу при переменной потребности котельной.

Деаэраторная колонка КДА-150: устройство и принцип работы

Деаэраторная колонка КДА-150 имеет конструкцию вертикального цилиндрического сосуда с эллиптическим верхним днищем и патрубками подвода исходной воды, греющего пара и отвода парогазовой смеси, с увеличенным проходным сечением относительно серийной КДА-100. Корпус выполнен из углеродистой стали Ст3сп либо низколегированной 09Г2С на выбор заказчика; внутренние устройства — две перфорированные струйные тарелки и непровальная барботажная тарелка с увеличенной площадью перфорации — изготовлены из коррозионно-стойкой нержавеющей стали 12Х18Н10Т.

Принцип работы — двухступенчатая схема дегазации в самой колонке плюс дополнительная третья ступень в баке-аккумуляторе. Поток исходной воды через входной штуцер подаётся в смесительный объём верхней тарелки, через водослив поступает на её перфорированную часть и далее каскадом через нижнюю перфорированную тарелку стекает на барботажный лист. На струйной ступени происходит грубая дегазация и нагрев воды до температуры, близкой к температуре насыщения, за счёт встречного движения греющего пара.

На барботажной ступени греющий пар подаётся под непровальную тарелку: проходя через её отверстия, он интенсивно барботирует слой воды, обеспечивая догрев до температуры насыщения и глубокую дегазацию. Гидравлическое сечение барботажного устройства подобрано для гарантированного формирования устойчивой паровой подушки во всём диапазоне 30–120 % номинальной производительности. После барботажа деаэрированная вода через сливной порог уходит в бак-аккумулятор, где затопленное барботажное устройство обеспечивает третью ступень дегазации перед подачей воды к питательным насосам котельной.

Деаэраторная колонка КДА-150: преимущества

• Двухступенчатая струйно-барботажная схема в колонке плюс третья барботажная ступень в баке обеспечивают остаточное содержание кислорода в пределах нормативов ГОСТ 16860-88
• Производительность 150 т/ч заполняет промежуточную нишу между серийными КДА-100 и КДА-200, оптимизирует капитальные затраты при подборе деаэрационного узла под фактическое потребление
• Внутренние тарелки из нержавеющей стали 12Х18Н10Т сохраняют рабочие сечения перфорации в течение всего ресурса и не требуют замены при штатной эксплуатации
• Широкий диапазон рабочих нагрузок 30–120 % от номинала обеспечивает работу в условиях переменного потребления крупной котельной
• Возможность исполнения корпуса из стали 09Г2С обеспечивает работу в северных климатических зонах и при повышенных требованиях к ударной вязкости металла
• Атмосферный тип деаэрации не требует регистрации в Ростехнадзоре как сосуда под давлением, что упрощает приёмку крупного водоподготовительного узла
• Изготовление по утверждённой заводской конструкторской документации с гидравлическим испытанием каждой колонки исключает скрытые дефекты сварных швов

Деаэраторная колонка КДА-150: применение в котельной

Деаэраторная колонка КДА-150 поставляется как самостоятельное изделие — для построения полнокомплектного атмосферного деаэратора и согласованной работы линии водоподготовки крупной котельной рекомендуется следующее оборудование:

• Деаэратор ДА-150/50 — готовая сборка колонки с горизонтальным баком БДА-50 объёмом 50 м³
• Охладитель выпара ОВА-16 — поверхностный теплообменник для конденсации парогазовой смеси большого расхода
• Гидрозатвор для ДА 50-100 — комбинированное предохранительное устройство для деаэраторов крупного типоразмера
• ВПУ-12.0 — водоподготовительная установка натрий-катионирования; для 150 т/ч котельной устанавливается параллельная группа
• Котёл паровой ДЕ-25-14ГМ-О — газомазутный котёл 25 т/ч; в крупной котельной обычно 6 котлов, питаемых от одной КДА-150
• Котёл паровой КЕ-25-14С — угольный котёл 25 т/ч для слоевых котельных большой мощности

Состав и стоимость комплекта уточняйте при оформлении заказа — изделие изготавливается под параметры конкретного проекта.
